Módulos de diodos retificadores

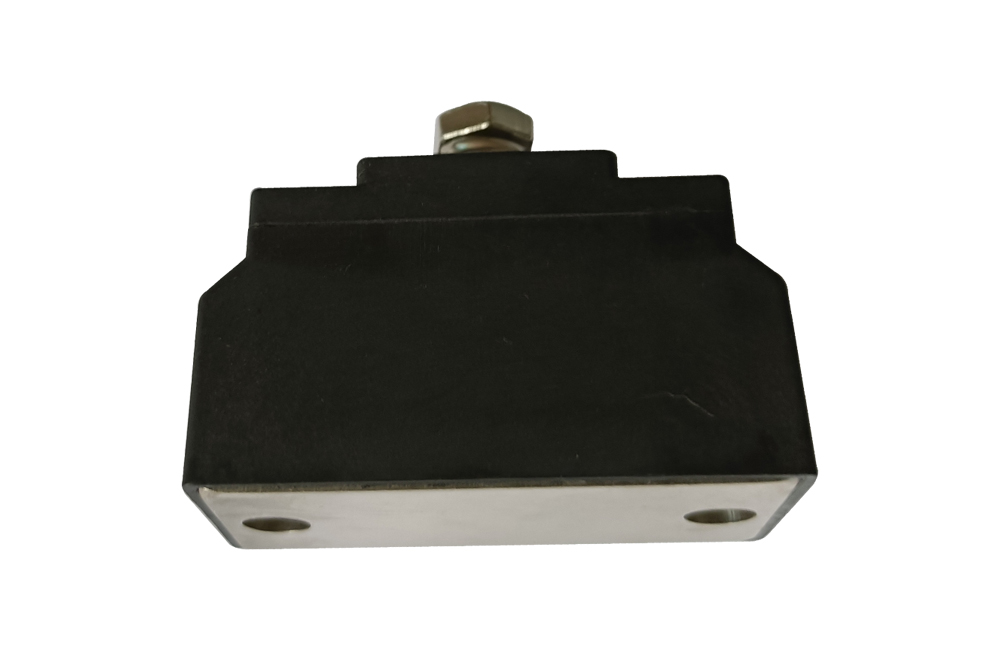

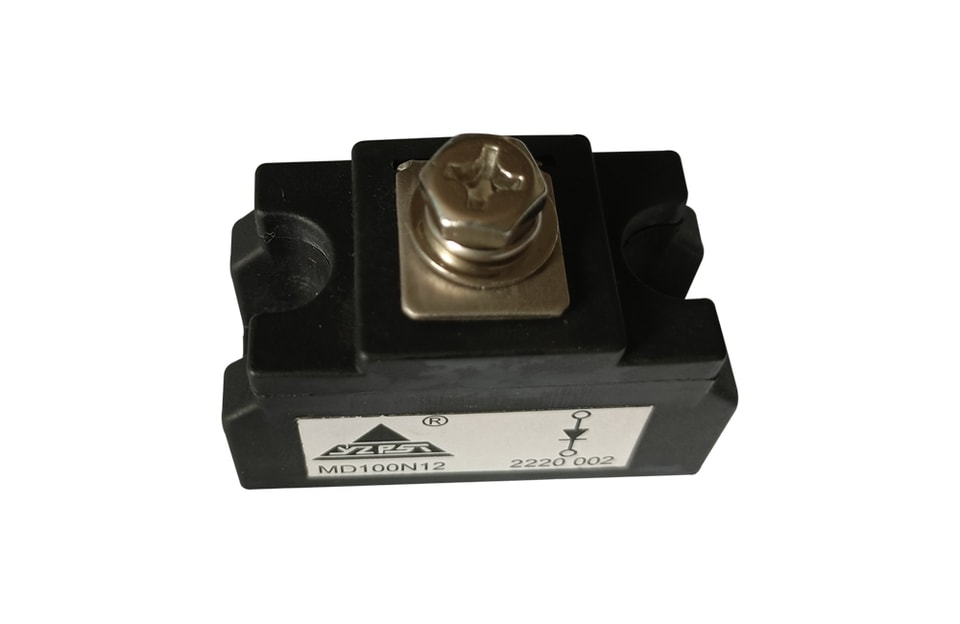

YZPST-MD100N12
Características
Transferência de calor através de base metálica isolada em cerâmica de óxido de alumínio
Ligações soldadas fortes para elevada fiabilidade
Reconhecido pela UL
Aplicações típicas
Retificador para aplicações em acionamentos
Retificadores para UPS
Carregadores de bateria
BLOQUEIO
Símbolo | Condição | Máximos | Unidade |
VRRM VRSM | Tj= Tj Máx. | 1200 1300 | V |
IRRM | Em VRRM，monofásico，meia onda，Tj= Tj Máx. | 3 | mA |
VISO | 50Hz, r.m.s;1S/1min |
| V |
CONDUZINDO
Símbolo | Condição | Máximos | Unidade |
IF(AV) | TC=100°C;180° senoide | 100 | A |
IF(RMS) | TC=100°C;180° senoide | 180 | A |
IFSM | Tj= Tj Máx.; t = 10 ms (50 Hz); senoidal | 2000 | A |
I2t | Tj= Tj Máx.; t = 10 ms (50 Hz); senoidal | 20 | kA2S |
VF(TO) | (I > π x IF(AV)),Tj= TjMáx. | 0.87 | V |
rF | (I > π x IF(AV)),Tj= TjMáx. | 2.45 | mΩ |
VFM | Corrente em condução300A，Tj=25°C | 1.50 | V |
Características elétricas
Símbolo | Condição | Máximos | Unidade |
Rth(j-c) | Por módulo | 0.1 | K/W |
Rth(c-h) | Por módulo | 0.11 | K/W |
Tj |
| -40 ~ + 130 | °C |
Tstg |
| -40 ~ + 125 | °C |
M | torque de montagem | 5 | Nm |
torque do terminal | 3 | Nm | |
W |
|
| g |
Desenho de contorno
Para mais informações sobreYZPST-MD100N12faça o download do arquivo PDF acima com o nome " YZPST-MD100N12 "
