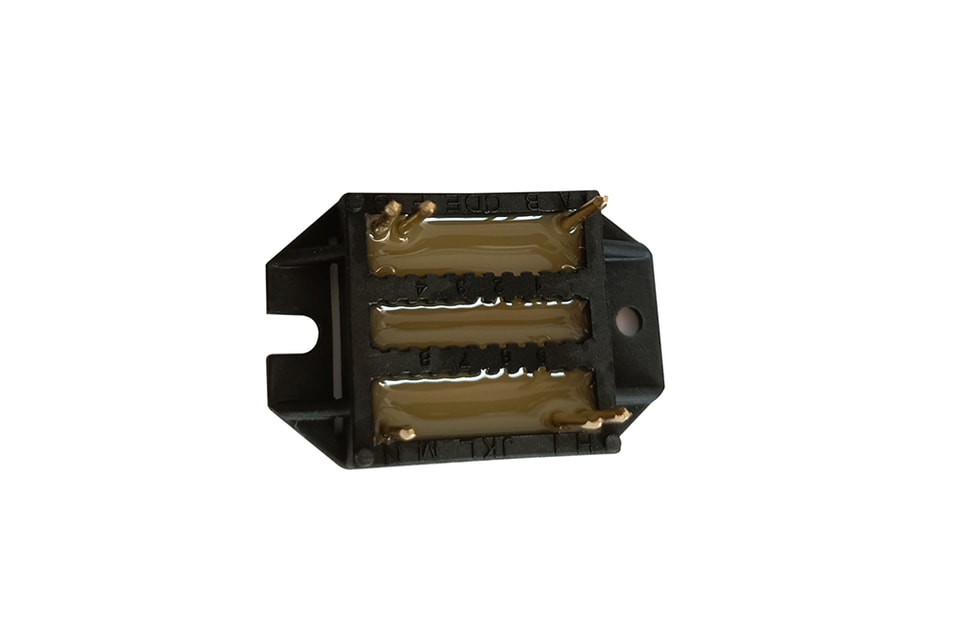

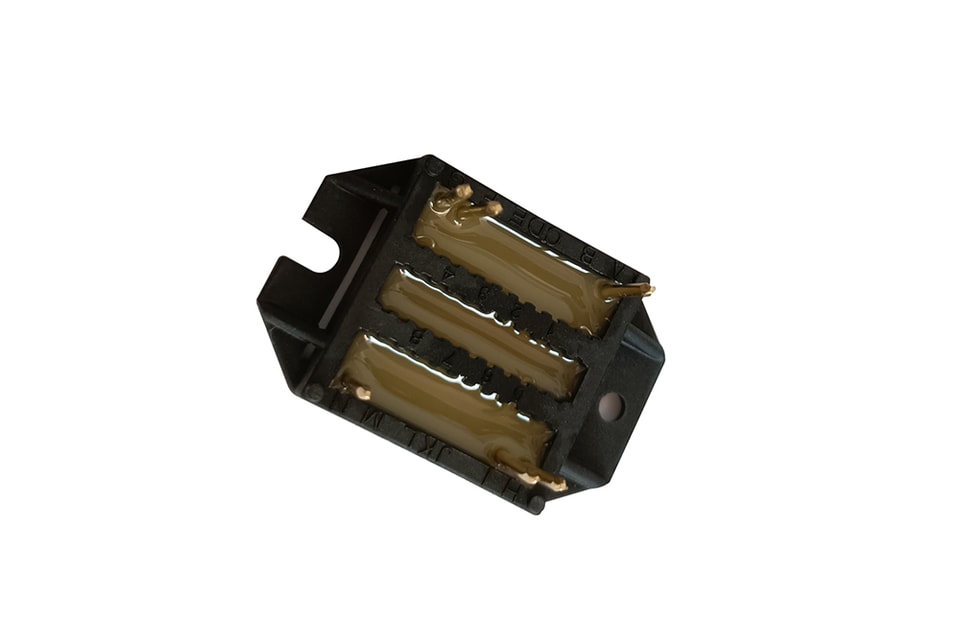

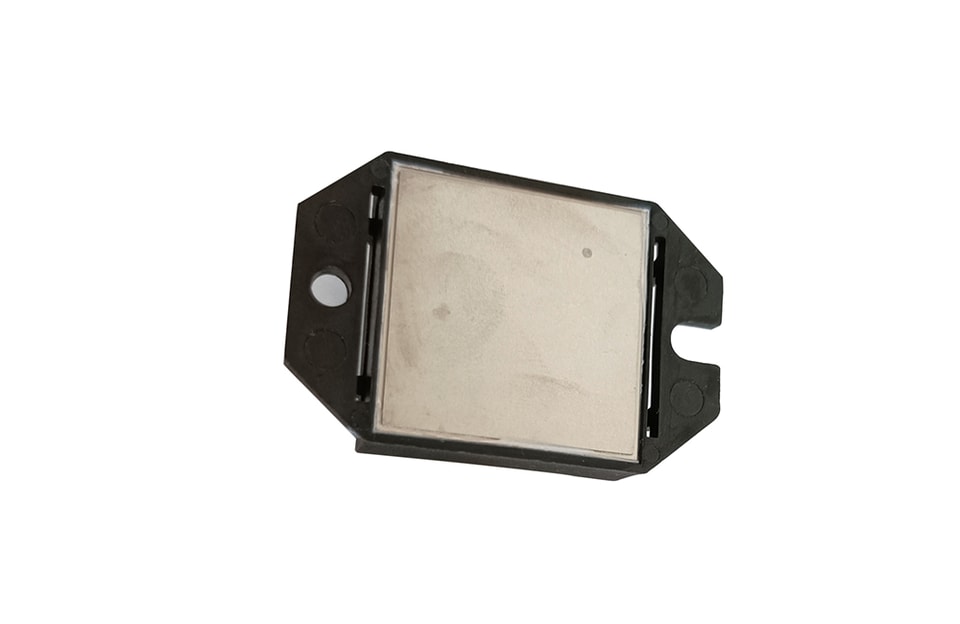

YZPST-MMO175-16W1C

YZPST-MMO175-16W1C175A 1600V

Módulo tiristor

Em conformidade com RoHS

Iluminação e controle de temperatura

ABSOLVTE MAXIMVM RATINGS(T C =25°C salvo indicação em contrário)

Símbolo	PParâmetro	Tes Condições	Valores	Unit
VRRM	Máxínimo Repetitivo Reverso Tensão	Tvj=125℃	1600	V
VDRM	Máximo repetitivo pico estado desligado tensão
VRSM	Não-Repetitivo Reverso Tensão	Tvj=125℃	1700	V
VDSM	Nãorepetitivo pico estado desligado tensão
IRRM	Máximo Repetitivo Reverso Corrente	Tvj=125℃	5	A
IDRM	Máxiµm repetitivo pico estado desligado Corrente
IT(AV)	Média Oestado n Corrente	TC=85℃	80
IT(RMS)	RMS camada de cobrecorrente	TC=85℃, sin180°	125
IRMS	Module	TC=85℃	175	A
ITSM	Não Rrepetitivo Surto Pico Corrente RMS Corrente	10 ms, Tj=25℃	1500
I2t	Para Fusar	10 ms, Tj=25℃	11000	A2S
VTM	Pico em condução tensão	ITM=240A	1.67	V
dv/dt	crítico de de subida de estado desligado tensão	VD =2/3VDRM T de abertura do gatej=125℃	1000	V/us
IGT	corrente de disparo da portat largura de pulso		100	A
VGT	tensão de disparo do gate largura de pulso		1.3	V
IA	porta disparo corrente do coletor		200	A
IL	latção corrente do coletor		350	A
Viso	AC 50Az RMS 1mem		2500	V
TJ	Temperatura de junção		-40 a +150	℃
TSTG	Armazenamentorage Temperatura Faixa		-40 a +150
RthJC	Junção a Encapsulamento Térmica Resistência (por chip de tiristor)		0.45	℃ /W

Ocontornos

Para mais informações sobreYZPST-MMO175-16W1Cbaixe o arquivo PDF acima chamado "YZPST-MMO175-16W1C"
