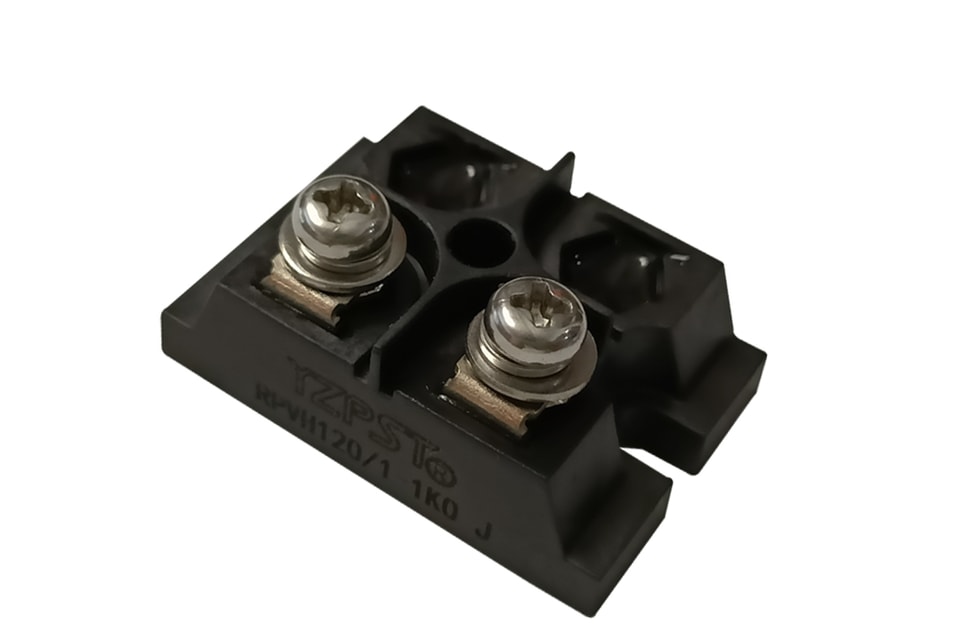

Resistores de filme espesso de potência RPVH120
Escopo：
Esta especificação define as características gerais e os requisitos dos resistores de filme espesso de potência tipo RPVH 120.
Dimensões：Nome do tamanho:mm Tipo de encapsulamento: SOT-227
Estrutura do resistor：
Norma de referência：
GB/T 5729-2003 Resistores fixos para equipamentos eletrônicos Parte 1: Especificação geral
GB/T 2828.1-2012 Procedimento técnico de amostragem para inspeção lote a lote e tabela de amostragem GB/T 2691-2016 Método de marcação de resistores e capacitores
Os principais parâmetros técnicos：
Potência nominal | Quando a temperatura da placa base é≤70℃，a potência nominal é de 120W |
Resistência /Ω | 1--1M |
Desvio admissível | ±5% |
Coeficiente de temperatura | ±250ppm/℃(25-85℃) |
Tensão máxima de trabalho | 1500V DC |
Tensão suportada de isolamento | 5KV CC 1 min |
Capacitância distribuída | ＜45pF |
Resistência de isolamento | ＞10GΩ |
Faixa de temperatura de operação | -55℃-+155℃ |
Itens principais de inspeção, métodos de inspeção e requisitos de desempenho:
item |
Condições de teste |
Requisito de desempenho |
Resistência dos terminais | Tração do terminal flexível: 10N, tipo espigão torque de 1,0N·m | ΔR≤±（1%R+0.05Ω） |
vibração de alta frequência | Frequência 10~500Hz, 10g, 6h | ΔR≤±（1%R+0.05Ω） |
sobrecarga | Aplicar 1,5 vezes a tensão nominal de potência por 10s |
ΔR≤±（0,4%R+0,1Ω） |
Durabilidade em temperatura ambiente | A carga na potência nominal é de 1000 h, e a temperatura da placa inferior é inferior a 70℃ |
ΔR≤±（5%R+0,05Ω） |
Método e requisitos de instalação do dissipador de calor
O resistor é instalado no dissipador de calor com 2 parafusos M4, e o torque de instalação é menor ou igual a 1,3 N·m (para garantir o uso da potência e excelente dissipação de calor);
A superfície de contato deve ser limpa;
A planicidade do dissipador de calor é: 0,05 mm-0,1 mm (dentro da faixa de 100 mm); A rugosidade do dissipador de calor deve ser 6,3 µm;
Para melhorar a condutividade térmica, as superfícies de contato (alumina, dissipadores de calor) devem ser revestidas com graxa de silicone.
Para mais informações sobreYZPST-RPVH120-1Kbaixe o arquivo PDF acima chamado "YZPST-RPVH120 Resistor Spec.SOT-227-R090"
