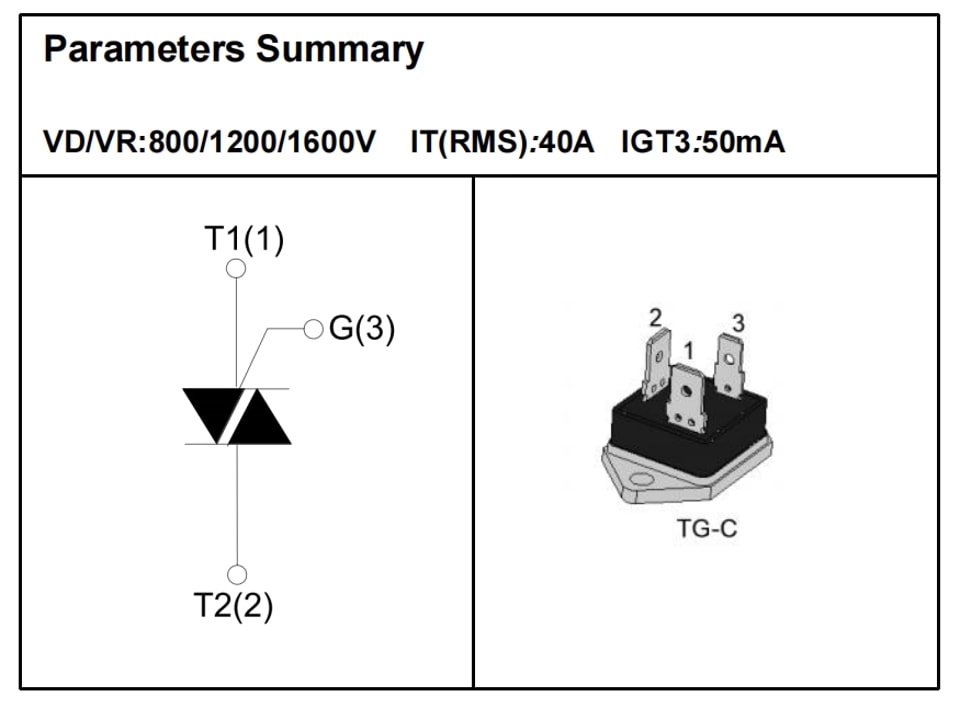

YZPST-TG40C80-T41
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
P/N: Série YZPST-T41T TRIACs de 40A
CARACTERÍSTICAS
Junções passivadas a vidro
Alta capacidade de tensão e de surto
Baixa resistência térmica e alta durabilidade
Disparo em três quadrantes
APLICAÇÕES
Relés estáticos
Controle de aquecimento
Circuitos de partida de motor de indução
Operação de controle de fase em dimmers de luz
Controladores de velocidade de motor
ABSOLUTOS MÁXIMOS VALORES | |||
Parâmetro | Símbolo | Valor | Unidade |
Armazenamento temperatura da junção faixa | Tstg | -40~ 150 | ℃ |
Operação junção temperatura faixa | Tj | -40~ 125 | ℃ |
Tensão repetitiva de pico em estado de bloqueio(T =25℃) | VDRM | 800/1200/1600 | V |
Tensão repetitiva de pico reversa (T =25℃) | VRRM | 800/1200/1600 | V |
Corrente RMS em condução | IT(RMS) | 40 | A |
Corrente de pico de surto não repetitiva em condução (ciclo completo, F=50Hz) | ITSM | 400 | A |
I2valor t para fusão (tp= 10ms) | I2t | 800 | A2 S |
Taxa crítica de de subida de on-de condução corrente do coletor(I =2×IGT) | di/dt | 50 | A/μS |
Pico da gate corrente do coletor | IGM | 8 | A |
Dissipação de potência de pico da gateão | PGM | 10 | W |
Dissipação média de potência da gate | PG(AV) | 1 | W |
Resistências térmicas | |||
Símbolo | Parâmetro | Valor | Unidade |
Rth(j-c) | Junção para a caixa | 0.7 |
℃/W |
Rth(j-a) | Junção para o ambiente | 45 | |

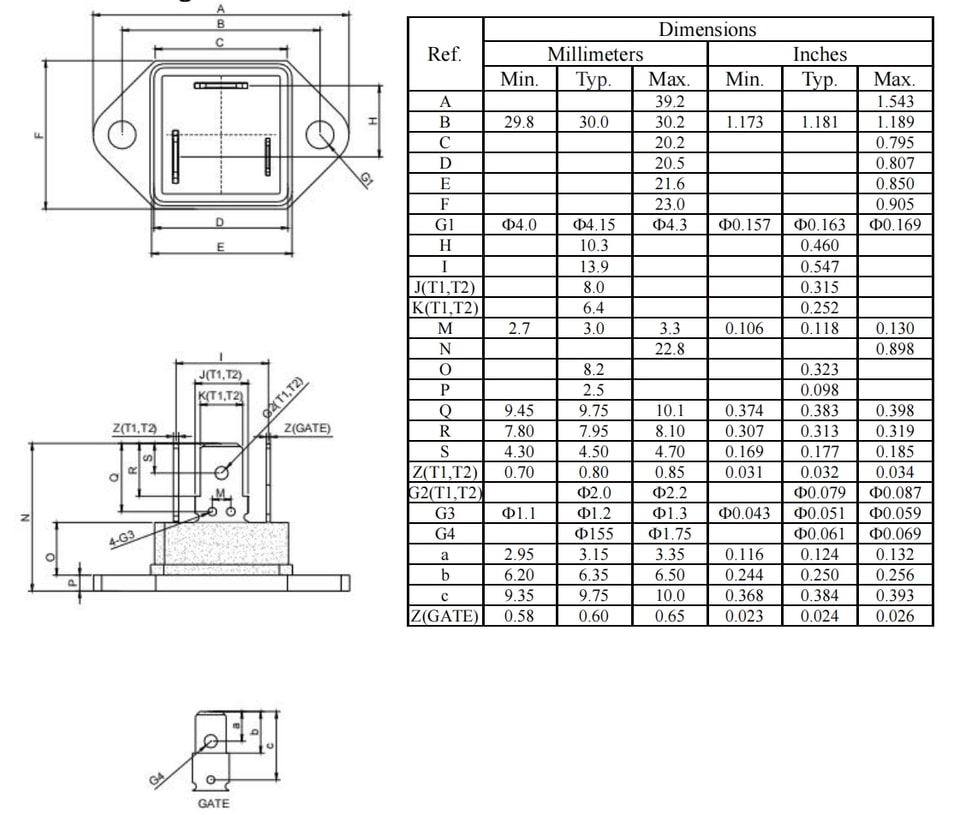

TG-C Encapsulamento Mecânico Dados
