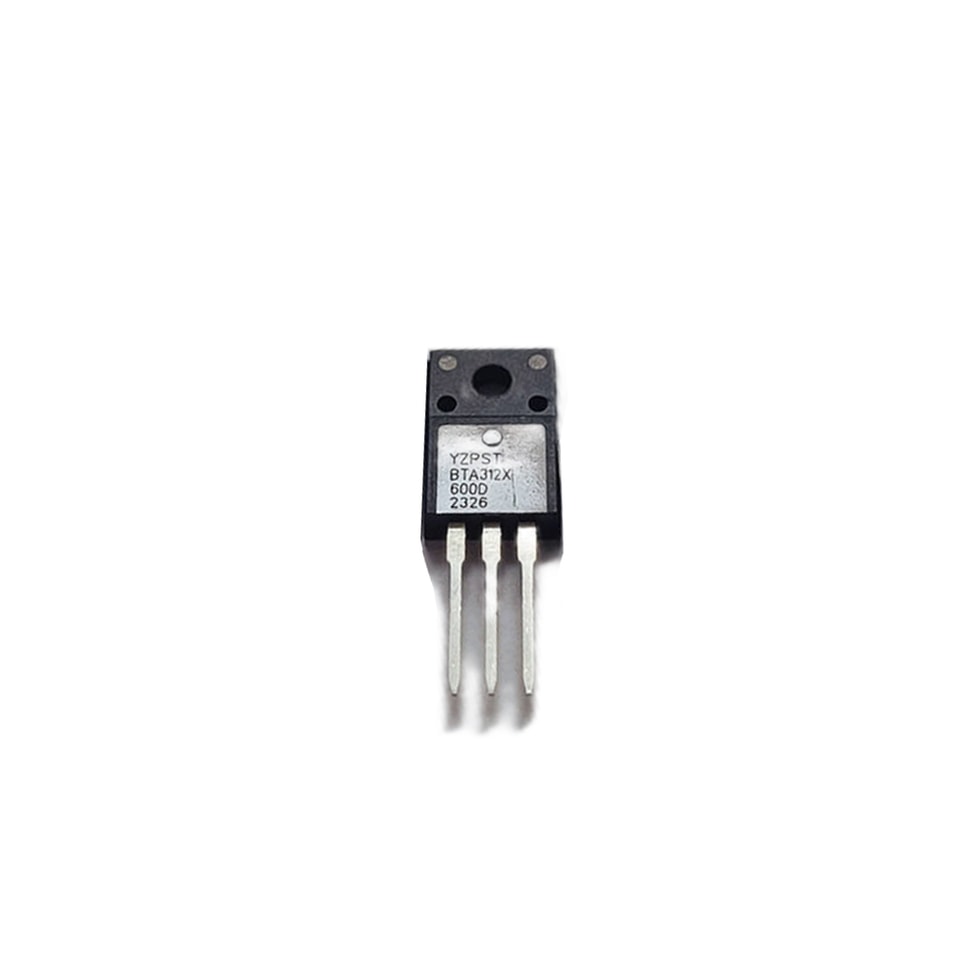

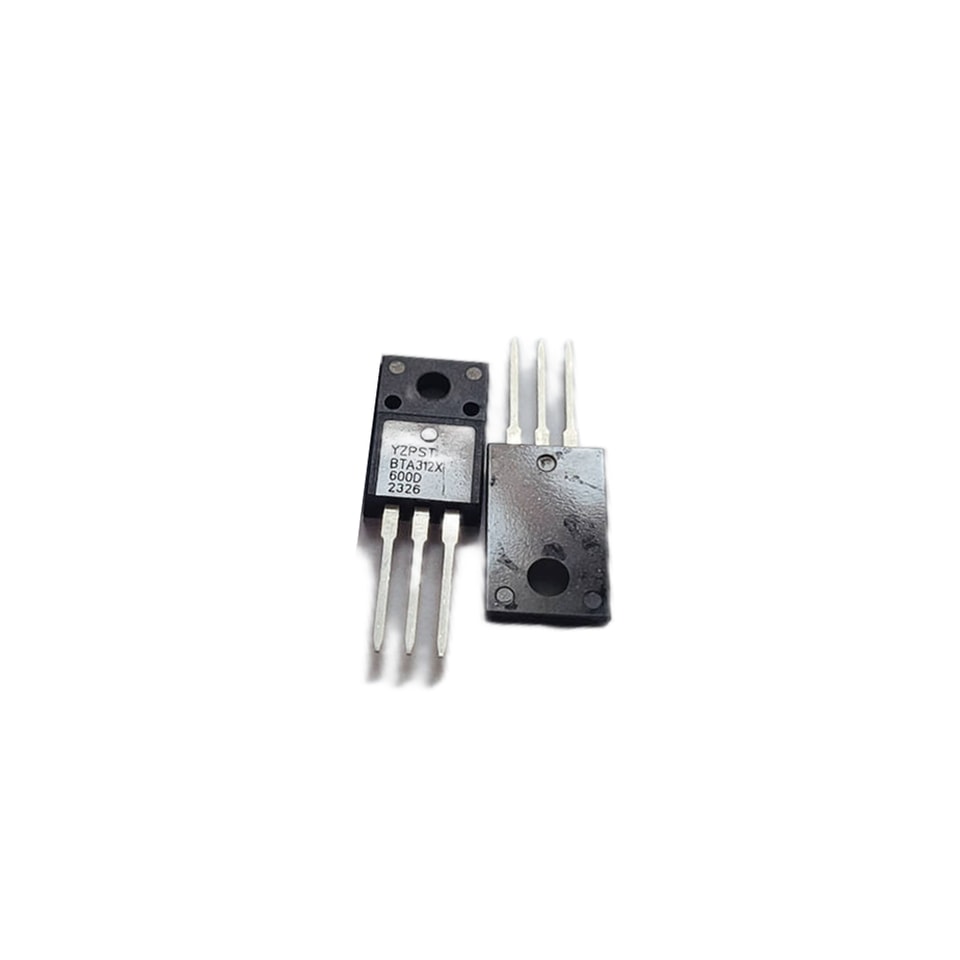

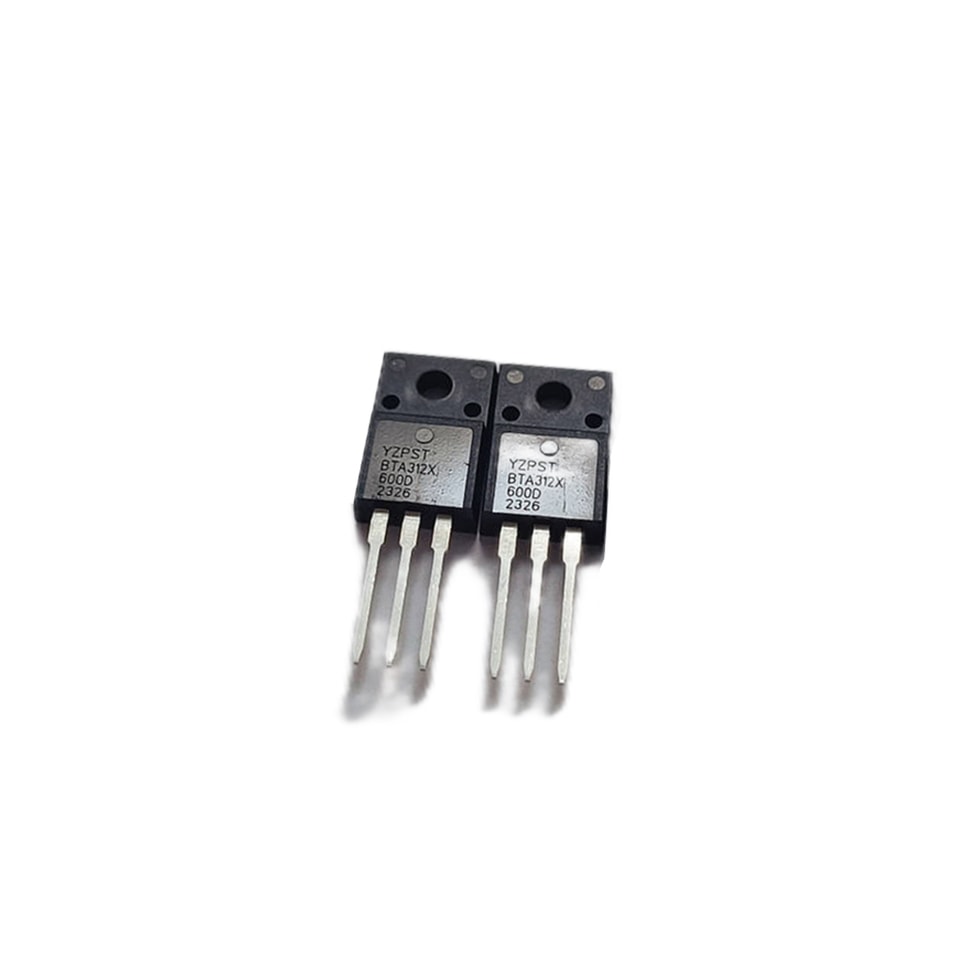

YZPST-BTA312X-600D
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
P/N:YZPST-BTA312X-600D TRIACS
DESCRIÇÃO
Graças à tecnologia mesa e à passivação em vidro, estes dispositivos têm bom
desempenho em dv/dt e alta confiabilidade. A série de triacs é adequada para
comutação CA de uso geral. Podem ser usados no controle de motores de alta potência — por exemplo,
máquinas de lavar, aspiradores de pó e compressores de refrigeração e ar-condicionado
termostatos eletrônicos.
PRINCIPAIS CARACTERÍSTICAS
| Símbolo | Valor | Unidade |
| IT(RMS) | 12 | A |
| VDRM/VRRM | 600 | V |
| IGT | ≤5 | mA |
CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS
| Símbolo | PARÂMETRO | Valor | Unidade | |
| IT(RMS) | Corrente RMS em condução no estado ligado (onda senoidal total)total onda senoidal) | TO-220F ，Th≤61℃ | 12 | A |
| corrente de pico não repetitiva em condução | F=50Hz ，t=20ms | 95 | ||
| ITSM | (onda senoidal completa onda, Tj=25℃) | F=60Hz ，t= 16.7ms | 105 | A |
| I2t | I2Valor de t para fusível | tp= 10ms | 45 | A2S |
| di/dt | Repetitivo de de subida de on-de condução Corrente após o disparo | IT = 20 A; IG = 0.2 A; dIG/dt = 0.2 A/µs | A/μs | |
| 100 | ||||
| VDRM VRRM | Tensão de bloqueio de pico repetitiva no estado desligado Repetitiva Tensão reversa de pico | Tj=25℃ | ||
| 600 | V | |||
| IGM | Corrente de pico de gate | tp=20us | 2 | A |
| PGM | pico porta potência | 5 | W | |
| PG(AV) | Dissipação média de potência da gate | acima de qualquer 20 ms período | 0.5 | W |
| Tstg | Armazenamento junção temperatura faixa | -40 a +150 | ℃ | |
| Tj | Operação junção temperatura faixa | 125 | ℃ | |
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Condição de teste | Quadrante | Valor | Unidade | ||
| MÍN | TÍP. | MAX | ||||
| T2+ G+ | 5 | |||||
| VD= 12V, IT=0. 1 A, T=25 °C Ver figura 8 | T2+ G- | 5 | ||||
| IGT | T2- G- | 5 | ||||
| T2+ G+ | 10 | |||||
| VD= 12V, IT=0. 1 A, T=25 °C Ver figura 10 | T2+ G- | 15 | ||||
| IL | T2- G- | 15 | ||||
| IA | VD = 12 V; Tj = 25 ℃ , Ver figura 11 | 10 | mA | |||
| VT | IT=0. 1 A, Tj=25 °C ，Ver figura 9 | 1.3 | 1.6 | |||
| VD= 12V, IT=0. 1 A, T=25 °C ，Ver figura 7 | 0.7 | 1.5 | ||||
| VGT | VD=400 V, IT=0. 1 A, Tj=125 °C ，Ver figura 11 | 0.25 | 0.4 | V | ||
| ID | VD = 600 V; Tj = 125 °C | 0.1 | 0.5 | mA | ||
Características dinâmicas
| Símbolo | Condição de teste | Valor | Unidade | ||
| MÍN | TÍP. | MAX | |||
| dVD/dt | VDM = 402 V; Tj = 125 °C; exponencial | 20 | V/us | ||
| forma de onda; circuito aberto da gate | |||||
| VD = 400 V; Tj = 125 °C; IT(RMS) = 12 A; | 1 | A/ms | |||
| dVcom/dt = 20 V/µs; circuito aberto da gatede circuito; | |||||
| condição "sem snubber" | |||||
| dIcom/dt | VD = 400 V; Tj = 125 °C; IT(RMS) = 12 A; | 1.5 | A/ms | ||
| dVcom/dt = 10 V/µs; circuito aberto da gate circuit | |||||
| VD = 400 V; Tj = 125 °C; IT(RMS) = 12 A; | 4.5 | A/ms | |||
| dVcom/dt = 1 V/µs; circuito aberto da gate circuit | |||||
| tgt | ITM = 20 A; VD = 600 V; IG = 0. 1 A; | 2 | |||
| dIG/dt = 5 A/µs | us | ||||
DADOS MECÂNICOS DO ENCAPSULAMENTO

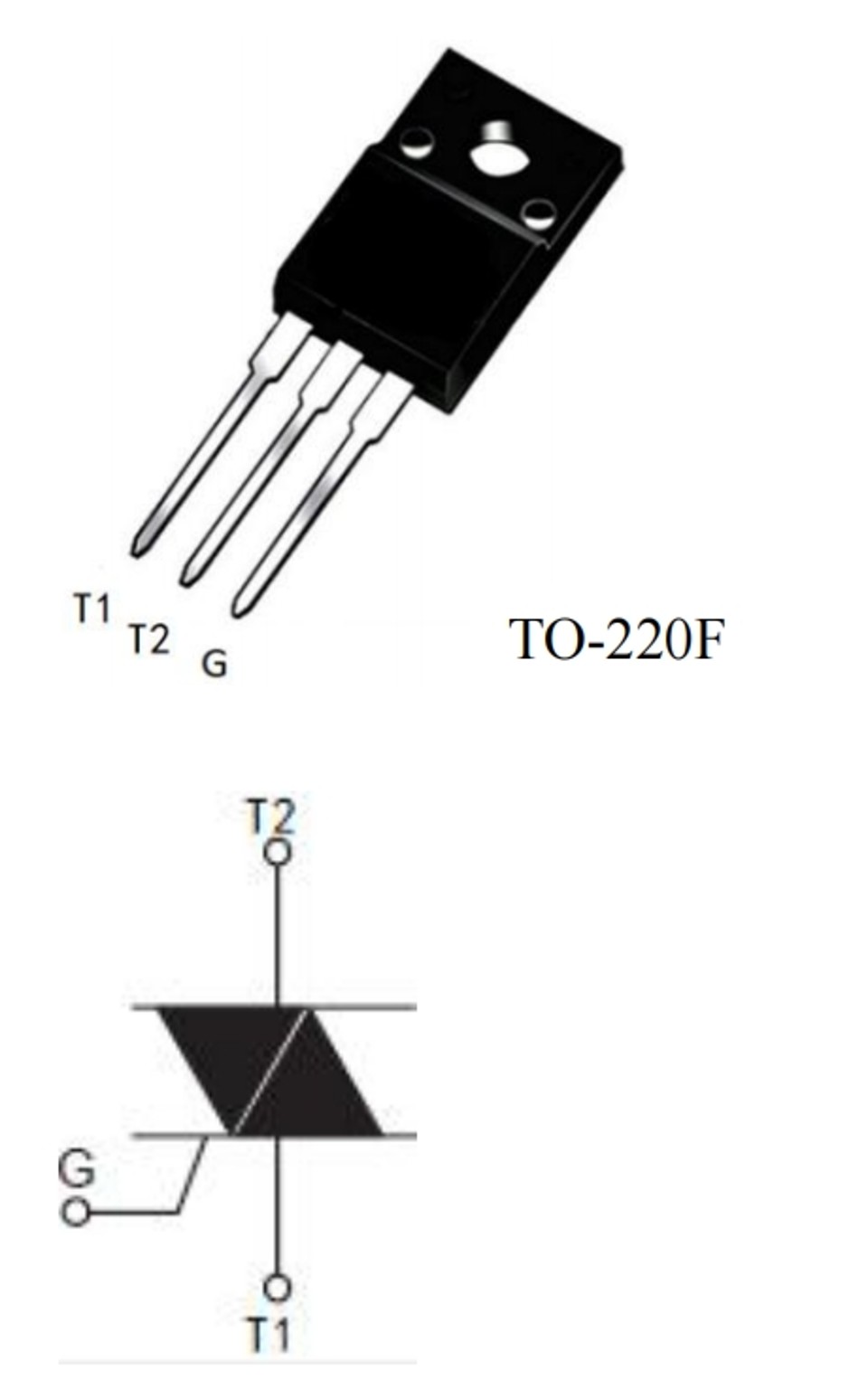

TO-220F
.jpg)
.jpg)
.jpg)
