YZPST-S9013
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

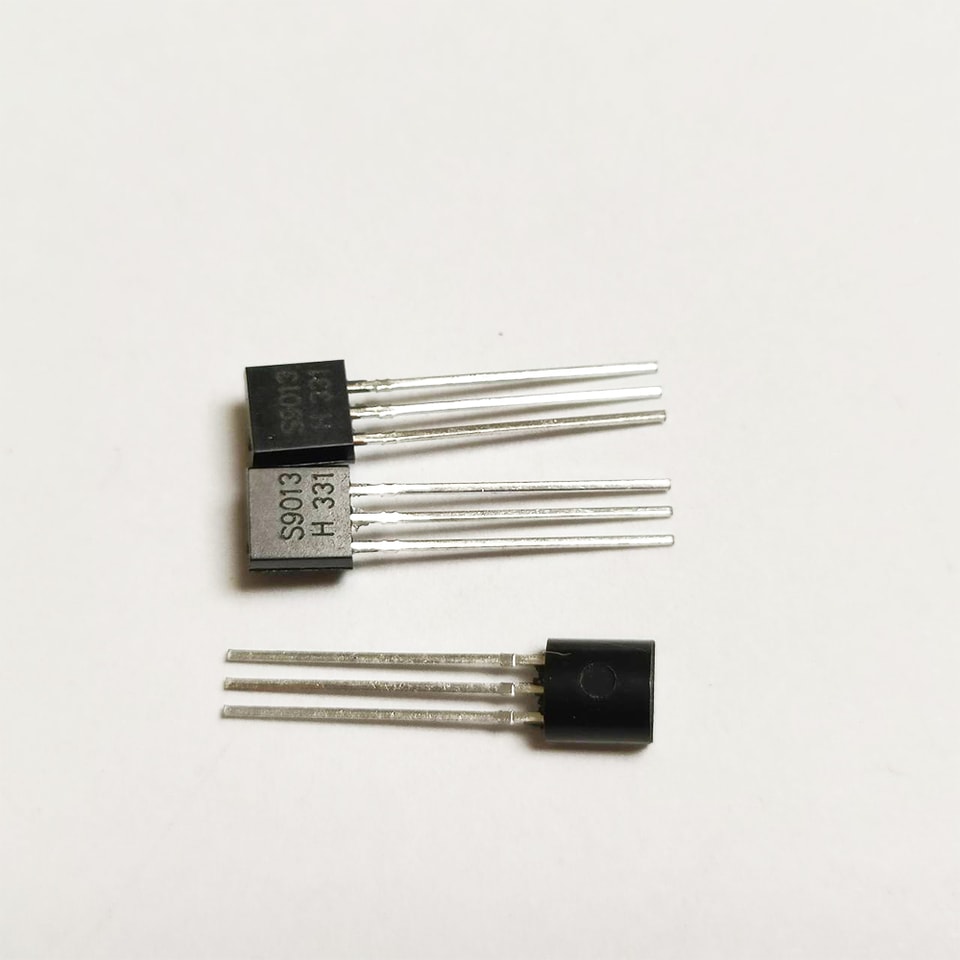

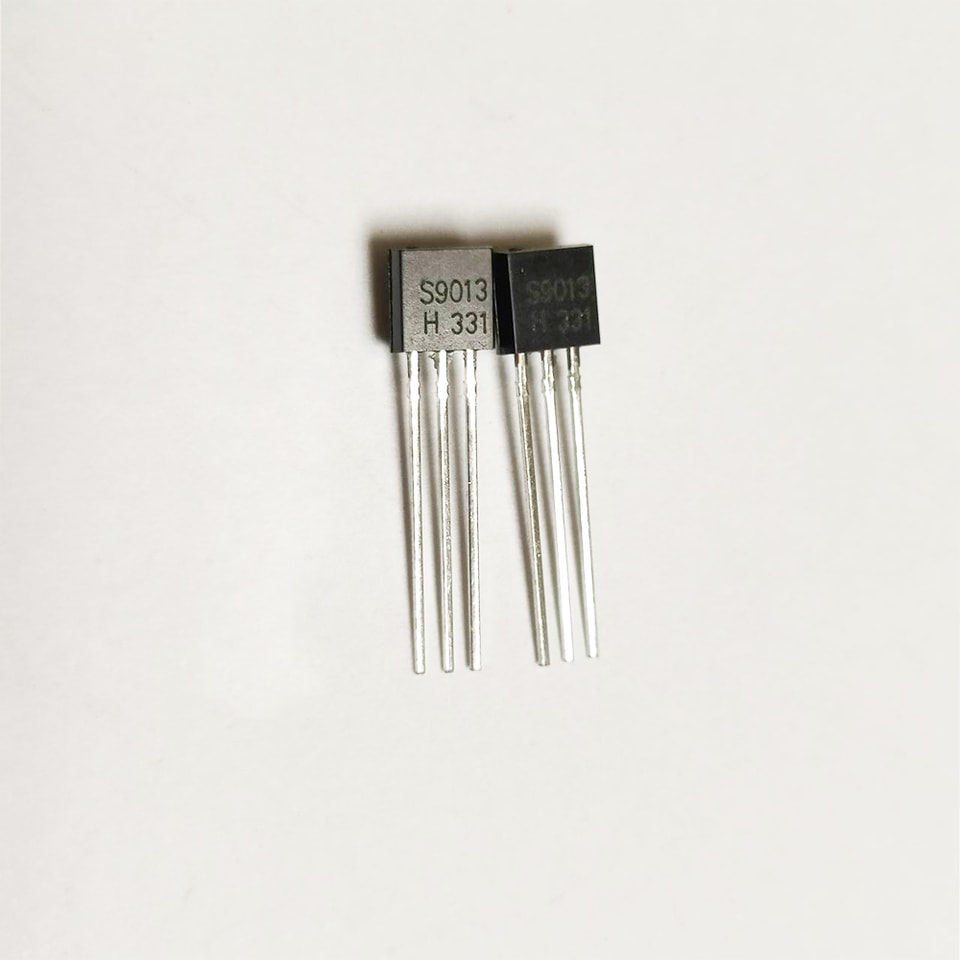

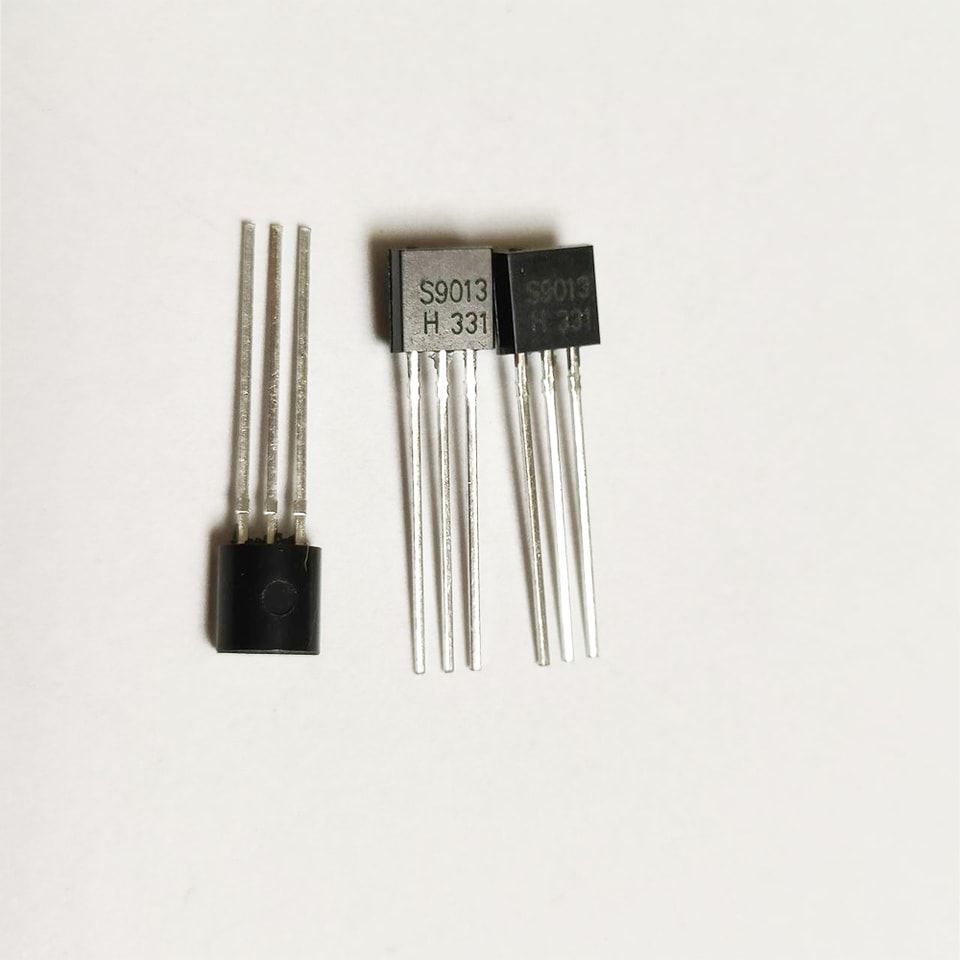

Transistores encapsulados em plástico TO-92

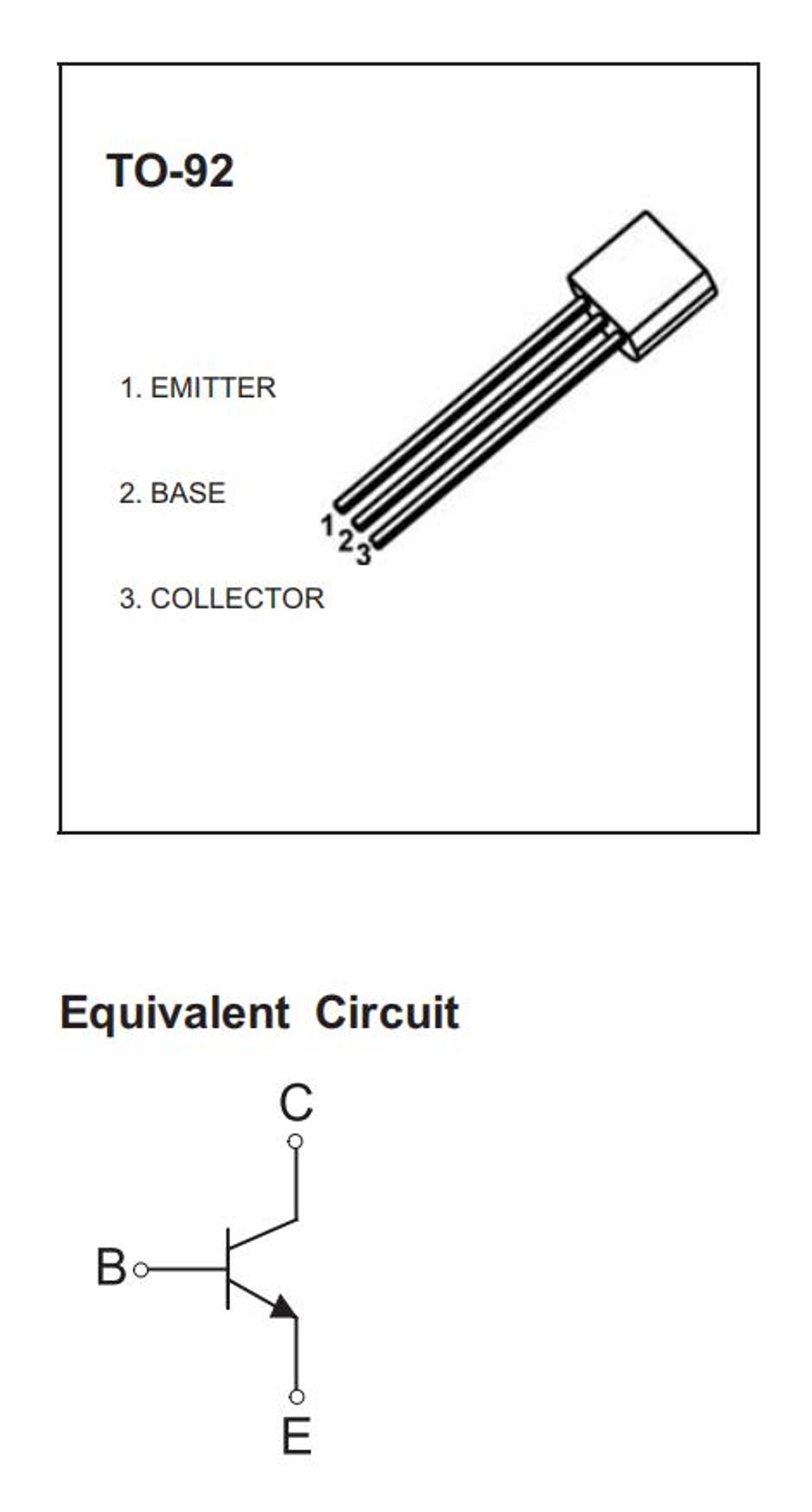

YZPST-S9013 TRANSISTOR (NPN)
CARACTERÍSTICAS
Complementar ao S9012
Excelente linearidade do hFE
INFORMAÇÕES PARA PEDIDO
PartNúmero | Package | PackingMétodo | PackQuantidade |
S9013 | TO-92 | A granel | 1000 peças/saco |
S9013-tA | TO-92 | Fita | 2000 peças/caixa |
VALORES MÁXIMOS (Ta=25℃, salvo indicação em contrário)
SímboloI | Parâmetro | Valor | VUnid |
VCB0 | Tensão coletor-base | 40 | V |
VCE0 | Tensão coletor-emissor | 25 | V |
VEB0 | Tensão emissor-base | 5 | V |
1C | Corrente de coletor contínua | 0.5 | A |
PD | Dissipação de potência do coletor | 625 | mW |
R9 JA | Resistência térmica da junção ao ambiente | 200 | ℃/W |
TJ,Tstg | Temperatura da junção | -55 ~＋150 | ℃ |
Ta=25 ℃ salvo indicação especificado
Parâmetro | Símbolo | Condições de teste | Mín. | Típ. | Máx. | Unidade |
Coletor-base | V(BR)CBO | IC= 100μA , IE=0 | 40 |
|
| V |
ruptura | ||||||
tensão | ||||||
Coletor-emissor | V(BR)CEO | IC= 1mA , IB=0 | 25 |
|
| V |
ruptura | ||||||
tensão | ||||||
Emissor-base | V(BR)EBO | IE= 100μA , IC=0 | 5 |
|
| V |
ruptura | ||||||
tensão | ||||||
Coletor em corte | ICBO | VCB= 40V , IE=0 |
|
| 0.1 | uA |
corrente do coletor | ||||||
Coletor em corte | ICEO | VCE=20V , IE=0 |
|
| 0.1 | uA |
corrente do coletor | ||||||
Emissor | IEBO | VEB= 5V, IC=0 |
|
| 0.1 | uA |
corte | ||||||
corrente do coletor | ||||||
| hFE(1) | VCE=1V, IC=50mA | 64 |
| 400 |
|
CC | ||||||
corrente do coletor | ||||||
de corrente CC | hFE(2) | VCE=1V, IC= 500mA | 40 |
|
|
|
Coletor-emissor | VCE(sat) | IC= 500mA, IB= 50mA |
|
| 0.6 | V |
saturação | ||||||
tensão | ||||||
Emissor-base | VBE(sat) | IC= 500mA, IB= 50mA |
|
| 1.2 | V |
tensão | ||||||
|
|
|
|
|
|
|
Transição | fT | VCE=6V,IC=20mA,f=30MHz | 150 | MHz | ||
frequência |
|
|
|
CLASS1F1CAT10N0FhFE(1)
Rank | D | E | F | G | A | I | J |
Range | 64-91 | 78- 112 | 96- 135 | 112- 166 | 144-202 | 190-300 | 300-400 |

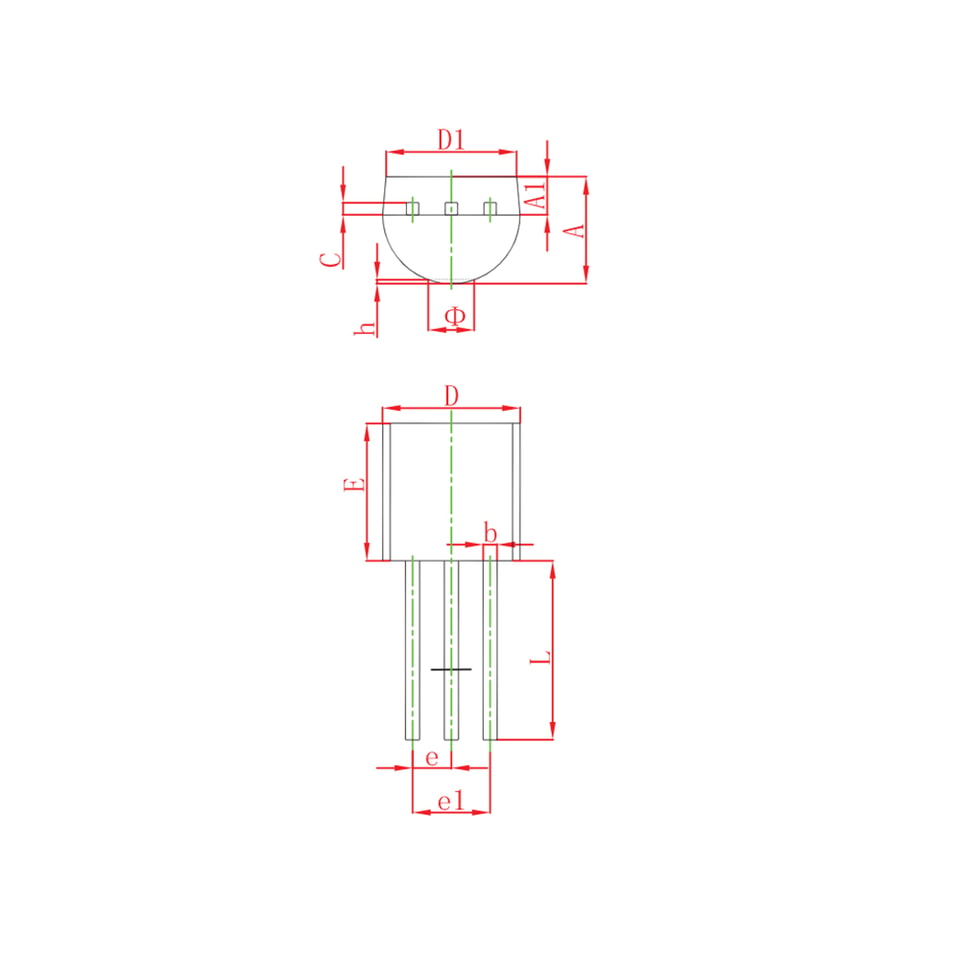

Dimensões do contorno
Símbolo | Dimensões | Dimensões | ||
1n | 1n | |||
Milímetros | Polegadas | |||
Mín. | Máx. | Mín. | Máx. | |
A | 3.3 | 3.7 | 0.13 | 0.146 |
A1 | 1.1 | 1.4 | 0.043 | 0.055 |
b | 0.38 | 0.55 | 0.015 | 0.022 |
c | 0.36 | 0.51 | 0.014 | 0.02 |
D | 4.3 | 4.7 | 0.169 | 0.185 |
D1 | 3.43 |
| 0.135 |
|
E | 4.3 | 4.7 | 0.169 | 0.185 |
e | 1,270 TÍP | 0,050 TÍP | ||
1 | 2.44 | 2.64 | 0.096 | 0.104 |
L | 14.1 | 14.5 | 0.555 | 0.571 |
o |
| 1.6 |
| 0.063 |
h | 0 | 0.38 | 0 | 0.015 |
Para mais informações sobre YZPST-S9013faça o download do arquivo PDF acima intitulado YZPST-S9013 TO92"
