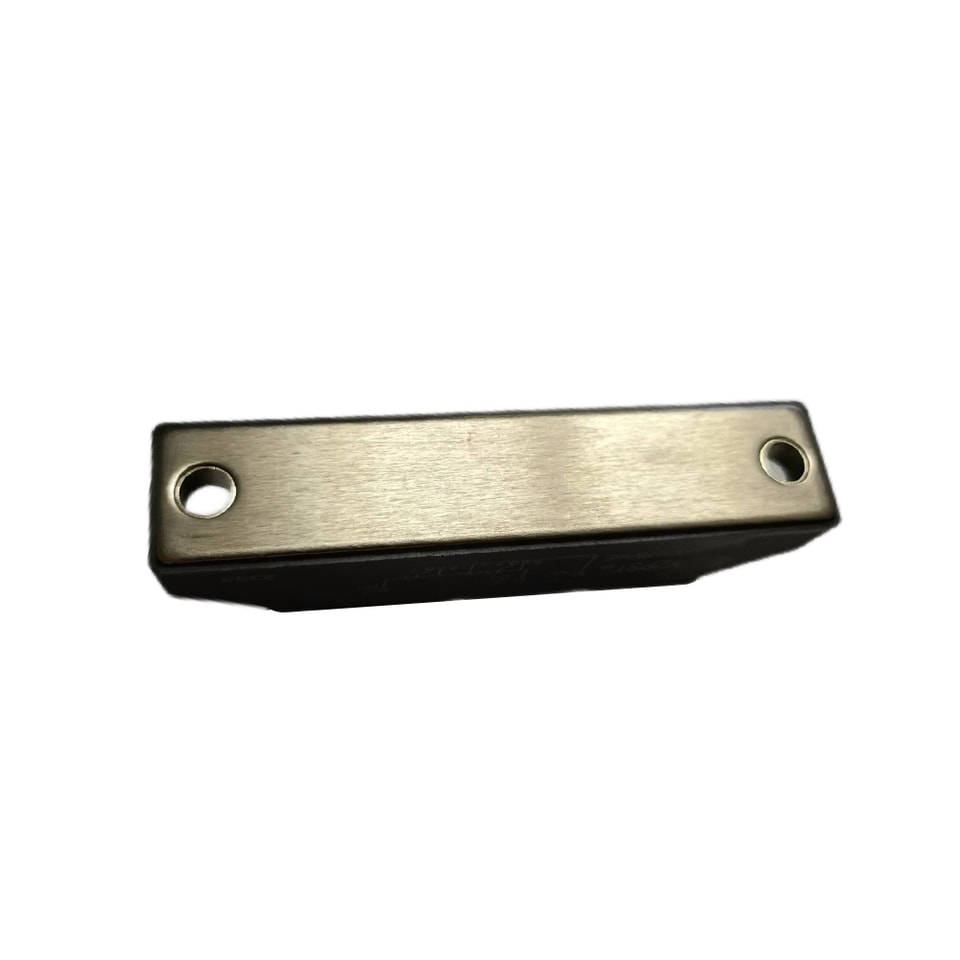

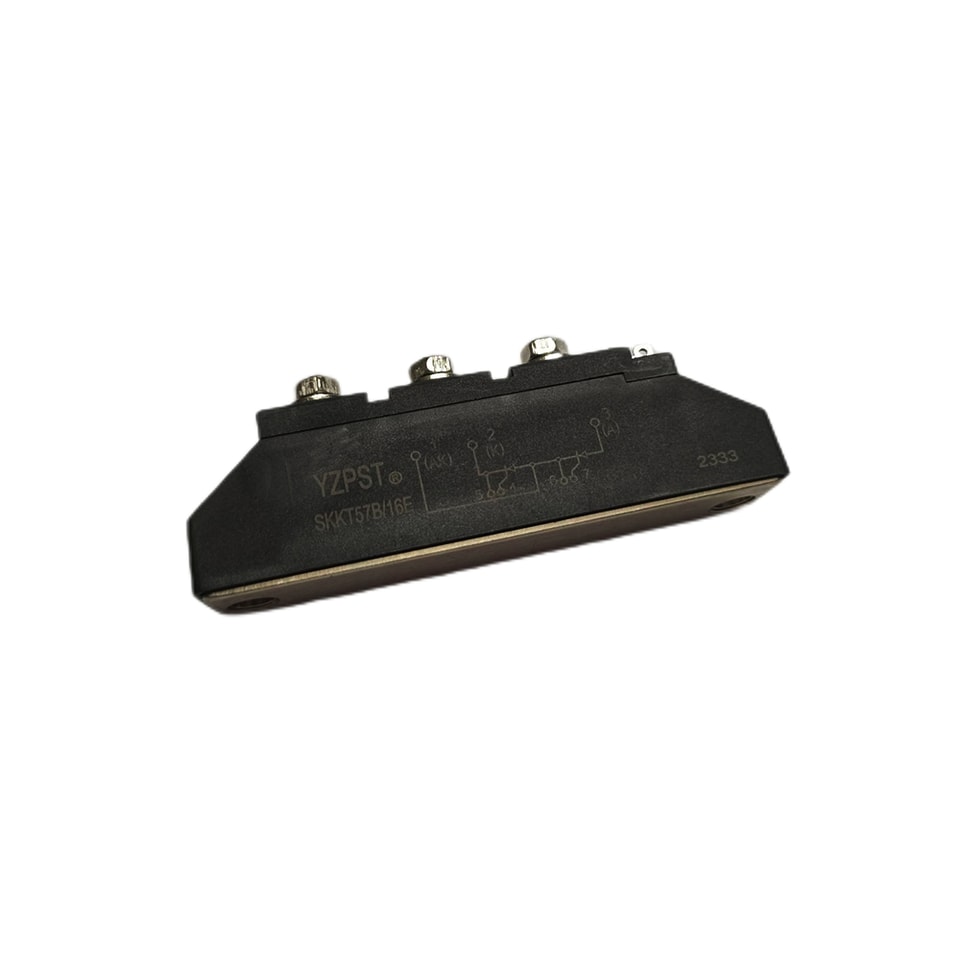

YZPST-SKKT57B-16E
Módulos de Tiristor
YZPST-SKKT57B-16E
Características
- Transferência de calor através de placa de base metálica isolada de cerâmica de nitreto de alumínio
- Contatos de pressão de metal precioso para alta confiabilidade
- Tiristor com amplificação de porta
Aplicações Típicas
- Controle de motor DC
- Iniciadores de motor AC
- Controle de temperatura
- Dimmer de luz profissional
YZPST-SKKT57B-16E
Módulo de tiristor SKKT57B-16E de alta confiabilidade de 1200V Módulos de Tiristor
YZPST-SKKT57B-16E
Características
- Transferência de calor através da placa de base metálica isolada de cerâmica de nitreto de alumínio
- Contatos de pressão de metal precioso para alta confiabilidade
- Tiristor com amplificação de porta
Aplicações Típicas
- Controle de motor CC
- Partidas de motor AC
- Controle de temperatura
- Atenuação de luz profissional
|
VDRM |
VRRM |
VRSM |
|
1200V |
1200V |
1300V |
|
Símbolo |
Condições |
Valores |
Unidades |
|
IT(AV) IF(AV) IRMS |
sin. 180; TC=85°C |
50
130/3×100 |
A |
|
ITSM I2t |
Tvj=25°C; 10ms Tvj=25°C; 8.3ms |
1500 11 |
A KA2s |
|
VT IDD IRD |
Tvj=25°C; IT=200A Tvj=125°C; VRD=VRRM ; VDD=VDRM |
max. 1.65 max. 15 |
V
mA |
|
tgd tgr |
Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM |
1 2 |
μs |
|
(di/dt)cr (dv/dt)cr tq IH IL |
Tvj=125°C Tvj=125°C Tvj=125°C Tvj=25°C; typ. /max. Tvj=25°C; RG=33Ω; typ. /max. |
máx. 150 máx. 1000 80 150/250 300/600 |
A/ μs V/ μs μs mA mA |
|
VGT IGT VGD IGD |
Tvj=25°C; d.c. Tvj=25°C; d.c. Tvj=125°C; d.c. Tvj=125°C; d.c. |
min. 3 min. 150 max. 0.25 max. 6 |
V mA V mA |
|
Rth(j-c) Rth(c-s) Tvj Tstg |
por tiristor / por módulo por tiristor / por módulo |
0.57/0.29 0.2/0.1 -40...+125 -40...+125 |
K/W K/W °C °C |
|
Visol |
a.c. 50Hz; r.m.s.; 1s/1min. |
3600/3000 |
V |
