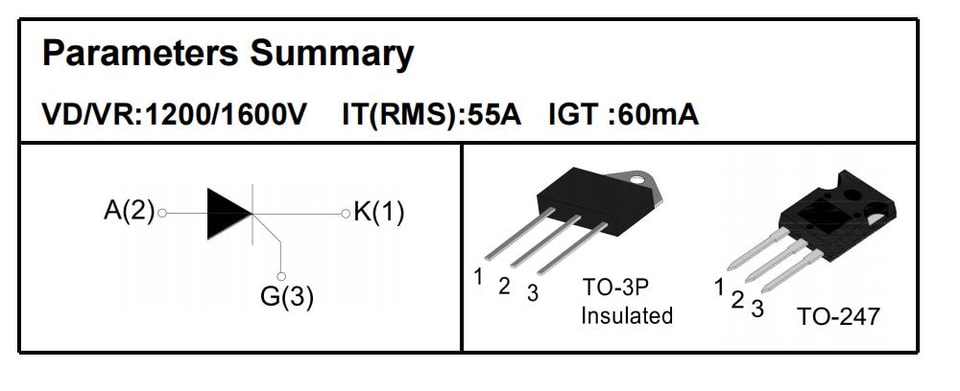

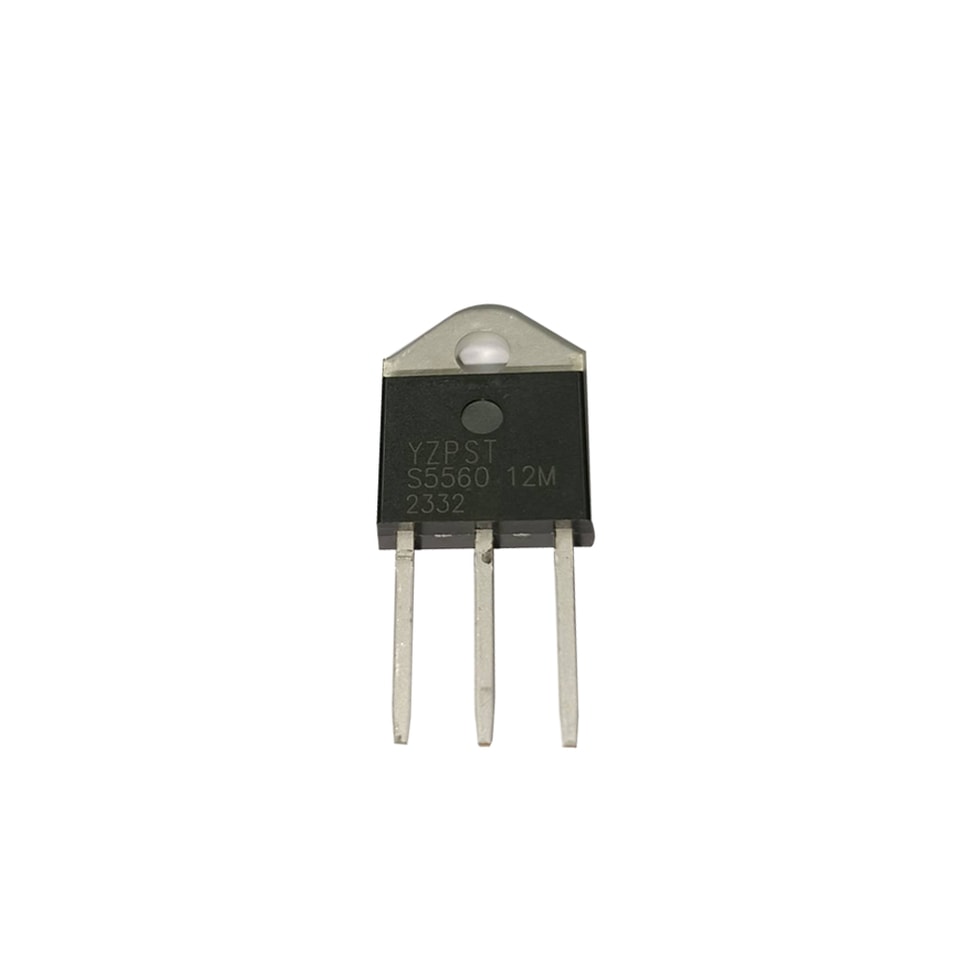

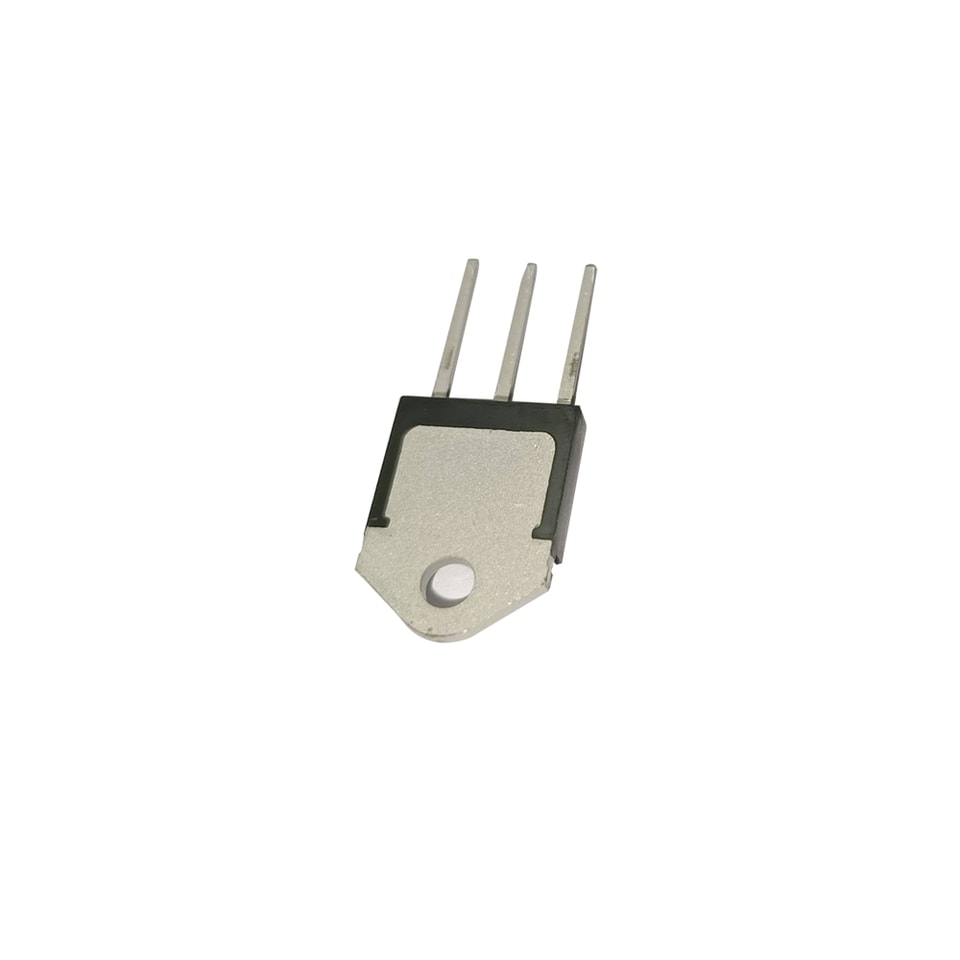

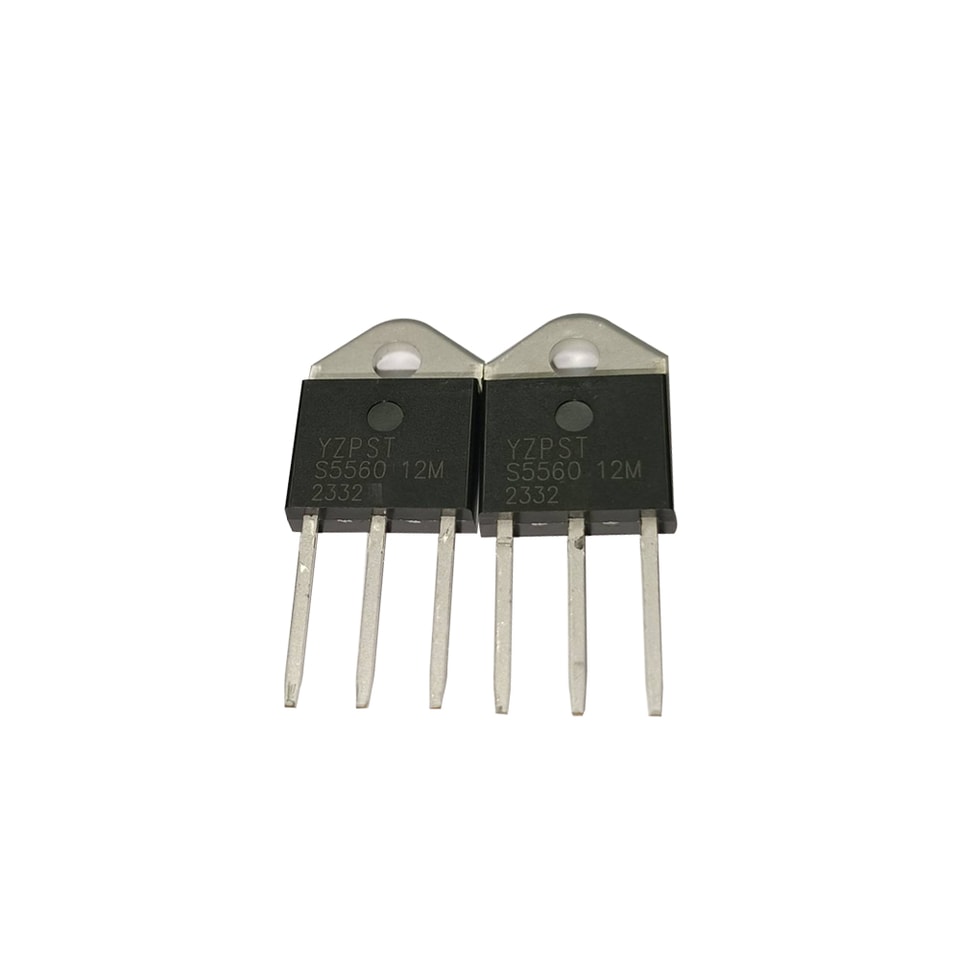

YZPST-S5560-12M
CARACTERÍSTICAS
Alto desempenho em ciclagem térmica
Alta capacidade de voltagem
Capacidade muito alta de surto de corrente
APLICAÇÕES
Retificação de linha 50/60 Hz
Controle suave de motor AC
Controle de motor DC
Conversor de energia
Controle de energia AC
Controle de iluminação e temperatura
S5560 55A SCRs
Capacidade de alta voltagem 1200V S5560-12M 55A SCR
YZPST-S5560-12M
CARACTERÍSTICAS
Alto desempenho de ciclagem térmica
Capacidade de alta voltagem
Capacidade muito alta de surto de corrente
APLICAÇÕES
Retificação de linha 50/60 Hz
Controle de motor AC de partida suave
Controle do motor DC
Conversor de energia
Controle de energia AC
Iluminação e controle de temperatura
| ABSOLUTE MAXIMUM RATINGS | ||||
| Parâmetro | Símbolo | Valor | Unidade | |
| Armazenamento junção temperatura intervalo | Tstg | -40 ~ 150 | C | |
| Operacional junção temperatura intervalo | Tj | -40~ 125 | C | |
| Tensão de pico repetitiva de estado desligado (T =25℃) | V DRM | 1200/1600 | V | |
| Tensão reversa de pico repetitiva (T = 25℃) | V RRM | 1200/1600 | V | |
| Pico de surto não repetitivo de tensão de estado desligado idade | V DSM | V DRM +100 | V | |
| Não não repetitivo pico inverso tensão | V RSM | V RRM +100 | V | |
| Corrente de estado ligado RMS | TO-3PIns.(TC=80℃) | I T ( RMS ) | 55 | A |
| TO-247(TC=85℃) | ||||
| Corrente de pico não repetitiva no estado ligado | I TSM | 550 | A | |
| Corrente média de estado ligado (180 0 ângulo de condução) | I T(AV) | 35 | A | |
| I 2 valor de t para fusão (tp= 10ms) | I 2 t | 1500 | A 2 S | |
| Crítico taxa de aumento de em - estado atual | d i /dt | 150 | A/ S | |
| (I =2 IGT , tr 100 ns ) | ||||
| Pico porta atual | I GM | 5 | A | |
| Potência média dissipada na porta | P G(AV) | 2 | W | |
| Resistências térmicas | ||||
| Símbolo | Parâmetro | Valor | Unidade | |
| TO -3P | 0.65 | |||
| Rth (j-c) | Junction to case (DC) | TO -247 | 0.6 | ℃/W |
| CARACTERÍSTICAS ELÉTRICAS (T=25℃, salvo indicação em contrário) | ||||
| Símbolo | Condição de teste | Valor | Unidade | |
| I GT | V = 12 V R = 140 Ω | MÁX . | 60 | m A |
| V GT | MÁX . | 1.3 | V | |
| V GD | VD = VDRM Tj = 125 C | MIN . | 0.2 | V |
| I L | I G = 1.2 I GT | MÁX . | 250 | mA |
| I H | IT = 5 0 mA | MÁX . | 200 | mA |
| dV/dt | V D =2/3 V DRM Gate Aberto Tj =125℃ | MIN . | 1000 | V/s |
| CARACTERÍSTICAS ESTÁTICAS | ||||
| Símbolo | Parâmetro | Valor ( MÁX . ) | Unidade | |
| V TM | ITM =80 A tp =380μs | Tj =25℃ | 1.8 | V |
| I DRM | V D =V DRM V R =V RRM | Tj =25℃ | 20 | μA |
| I RRM | Tj =125℃ | 8 | mA | |

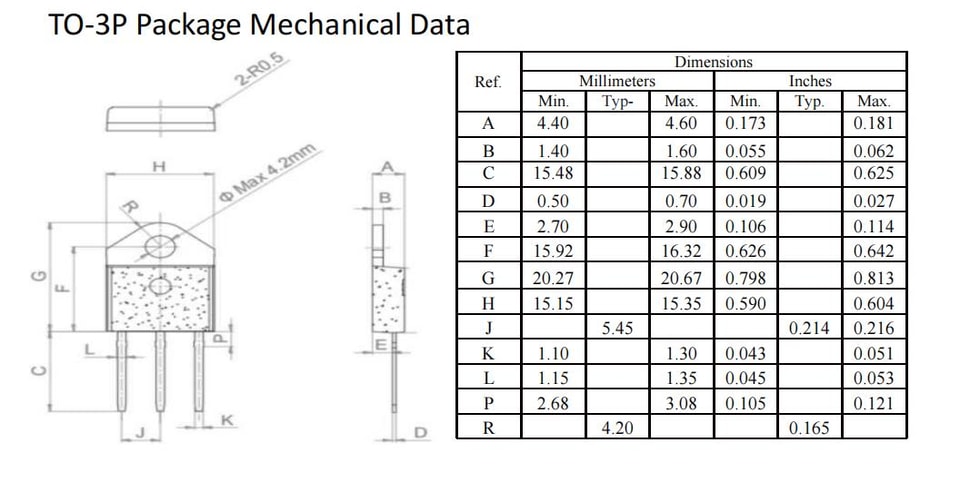

TO-3P Package Mechanical Data
