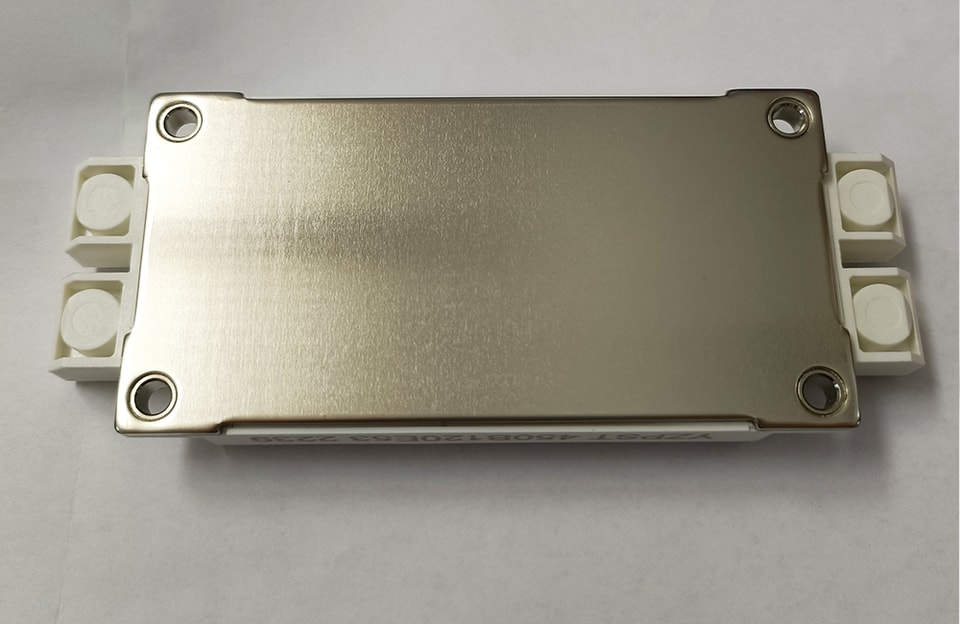

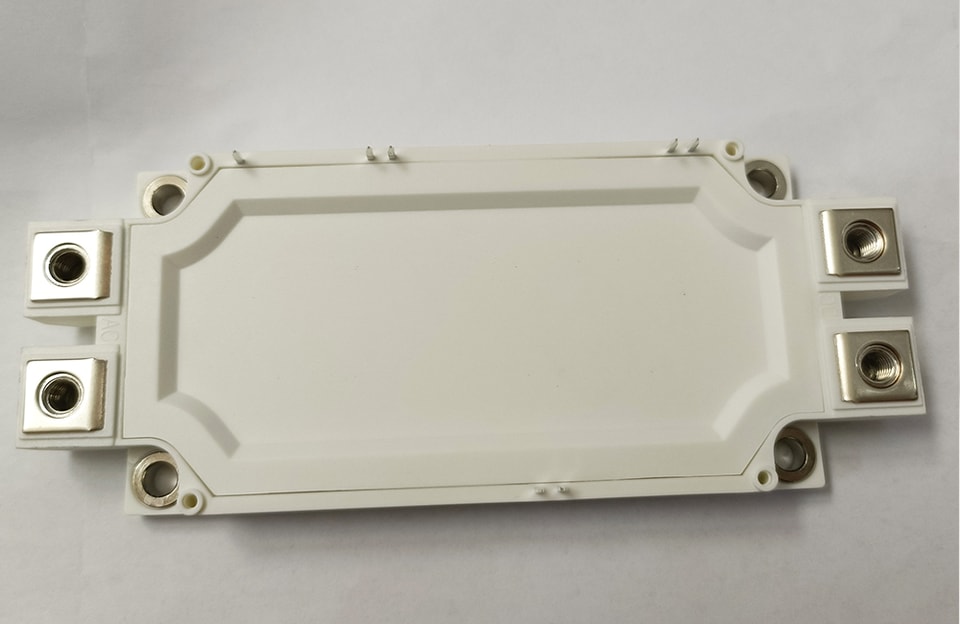

YZPST-450B120E53

Parâmetro

Símbolo

Condições

Valor

Unidade

MMn.

Típ.

Máx.

Tensão de limiar gate-emissor

V_GE(th)

V_GE=V_CE,I_C=3mm,T_vj=25℃

5.0

6.2

7.0

V

Corrente de corte coletor-emissor

I_CES

V_CE=1200 V, V_GE=0V, T_vj=25℃

1.0

mm

V_CE=1200 V, V_GE=0V, T_vj=125℃

5.0

mm

Coletor-EmissorTensão de saturação

V_CE(sat)

Ic=450m,V_GE=15V, T_vj=25℃

1.85

V

Ic=450m,V_GE=15V, T_vj=125℃

2.05

V

Capacitância de entrada

C_ies

V_CE=25V,V_GE =0V,

f=1MHz, T_vj=25℃

31.8

nF

Capacitância de saída

C_oes

2.13

nF

Capacitância de transferência reversa

C_res

1.48

nF

Resistência interna de gate

Rgint

0.7

Ω

Tempo de atraso de ligar

t_d(on)

I_C=450 m V_CE = 600 VV_GE = ±15V R_G =3.3Ω

T_vj=25℃

320

ns

Tempo de subida

t_r

165

ns

Tempo de atraso no desligamento

t_d(off)

650

ns

Tempo de descida

t_f

124

ns

Dissipação de energia durante a ativação

Tempo

E_on

35

mJ

Dissipação de energia durante o desligamento

Tempo

E_desligado

42

mJ

Tempo de atraso de ligar

t_d(on)

I_C=450m V_CE= 600VV_GE= ±15V R_G=3.3Ω

T_vj=125℃

350

ns

Tempo de subida

t_r

193

ns

Tempo de atraso no desligamento

t_d(off)

720

ns

Tempo de descida

t_f

156

ns

Dissipação de energia durante a ativação

Tempo

E_on

55

mJ

Dissipação de energia durante o desligamento

Tempo

E_desligado

64

mJ

Dados de SC

I_sc

T_p≤10 us, V_GE=15V,Tv_j=150℃,V_cc=600 V,

V_CEM≤1200 V

2100

m
