YZPST-BTA41-800BW 15-25MA
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

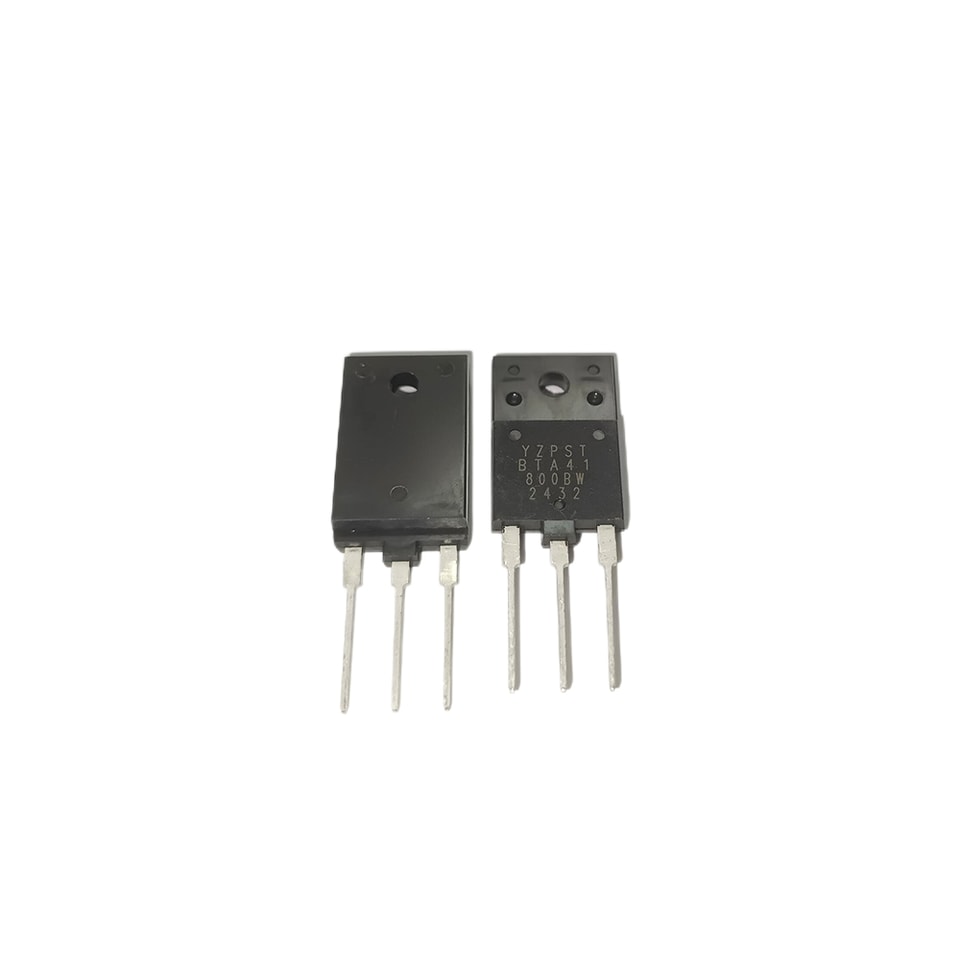

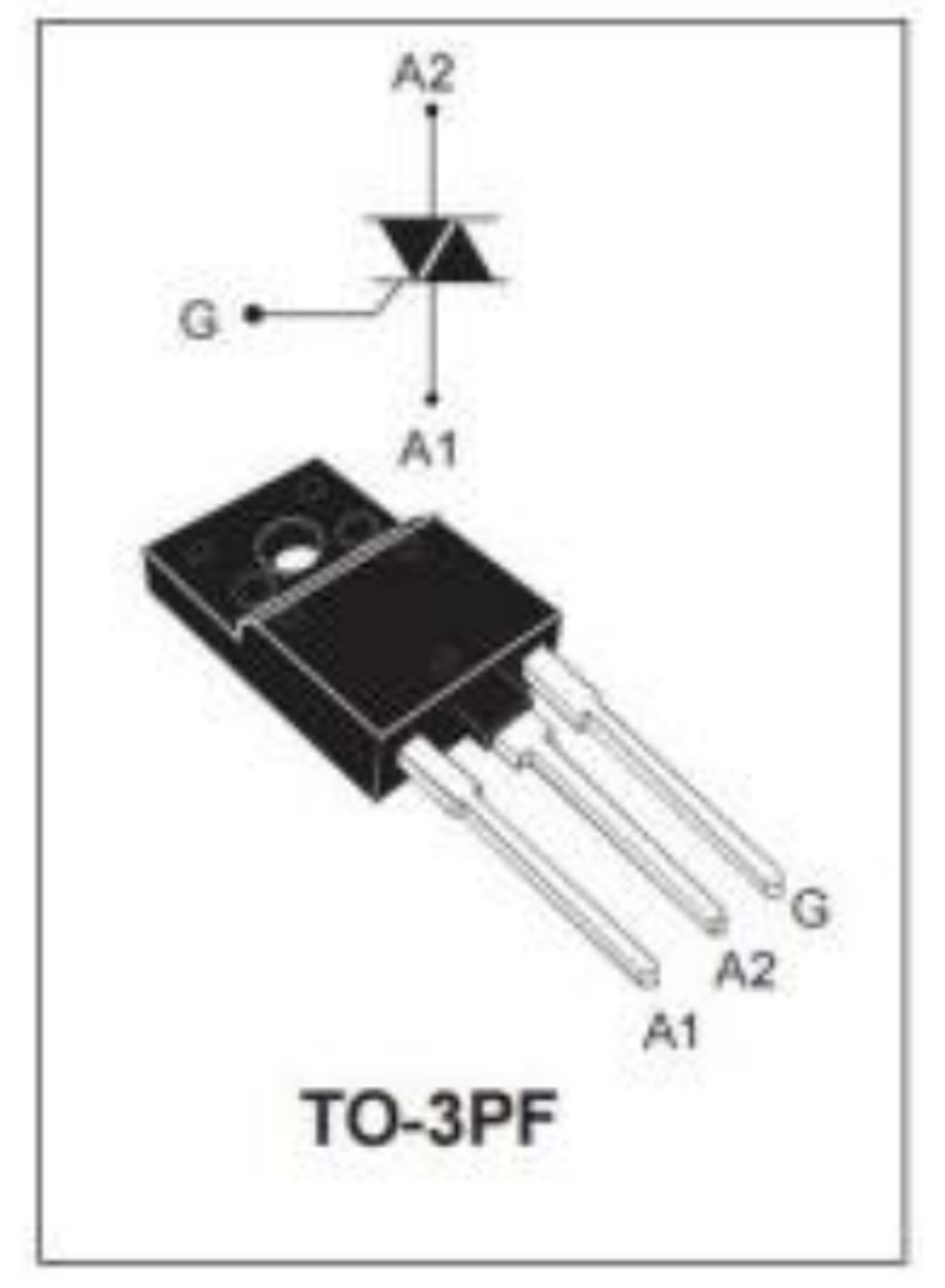

Série BTA41 de TRIACs 40 A YZPST-BTA41-800BW 15-25 mA
DESCRIÇÃO:
A série de triacs BTA41 é adequada para todos os tipos de controlo e encontra aplicação em controlo de motores, iluminação industrial e doméstica, aquecimento e comutação estática, controladores de velocidade de motores, … Graças à sua técnica de montagem por grampo, oferece um desempenho superior na capacidade de manuseamento de corrente de surto
Ao utilizar uma almofada cerâmica interna, a série BTAfornece aba isolada eletricamente (classificada para 2500 VRMS), em conformidade com as normas UL
PRINCIPAL CARACTERÍSTICAS
Símbolo | Valor | Unidade |
IT(RMS) | 40 | A |
VDRM VRRM | 800/1600 | V |
VTM | 1.55 | V |
ABSOLUTOS MÁXIMOS VALORES
Parâmetro | Símbolo | Valor | Unidade |
Armazenamento intervalo de temperatura da junção | Tstg | -40 ~ 150 | ℃ |
Operação intervalo de temperatura da junção | Tj | -40~ 125 | ℃ |
Repetitivo pico desligado-de condução tensão(T =25℃) | VDRM | 800/1600 | V |
Repetitivo pico reverso tensão(T =25℃) | VRRM | 800/1600 | V |
corrente eficaz em condução corrente do coletor | IT(RMS) | 40 | A |
Pico de corrente de surto não repetitivo em condução corrente do coletor (total ciclo, F=50Hz) | ITSM | 400 | A |
I2t valor para fusão (tp= 10ms) | I2t | 880 | A2S |
Taxa crítica de elevação de em condução corrente do coletor (I =2×IGT) | dI/dt | 50 | A/μS |
Pico da gate corrente do coletor | IGM | 8 | A |
Dissipação média de potência da gate | PG(AV) | 1 | W |

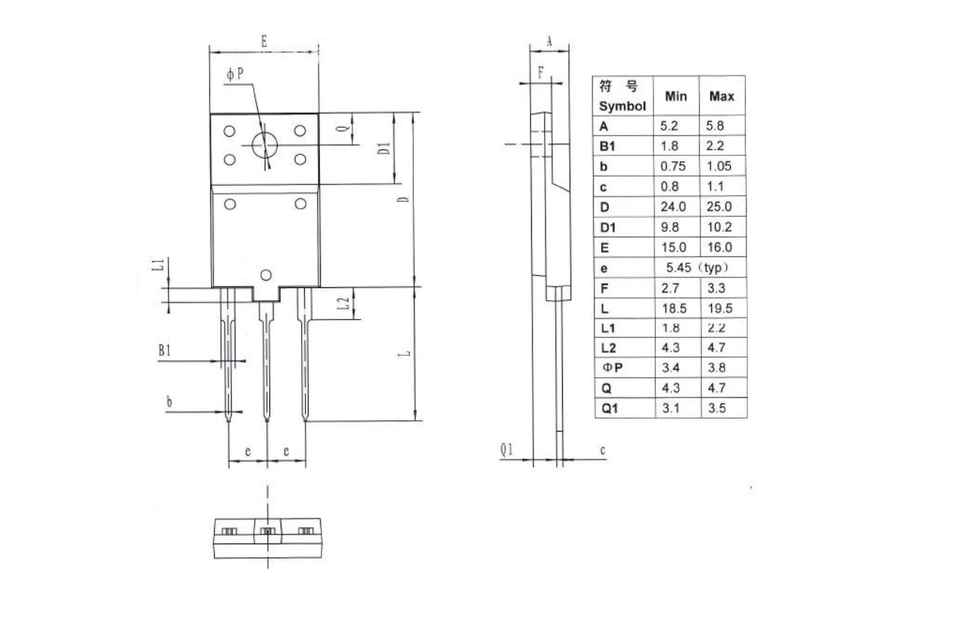

TO-3PF Encapsulamento Mecânico Data
