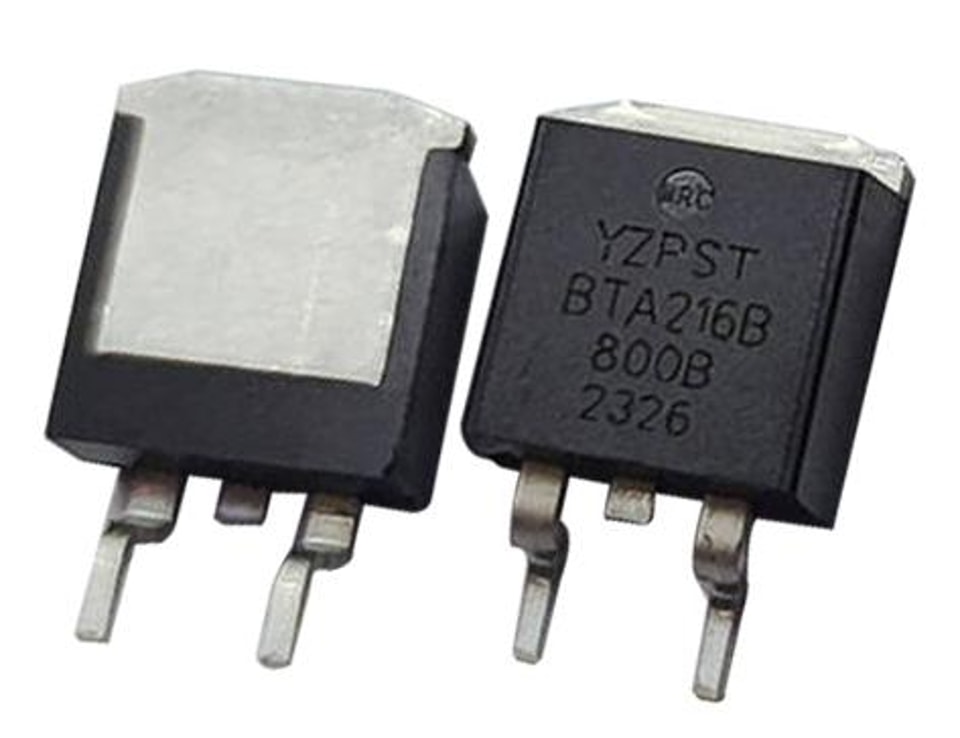

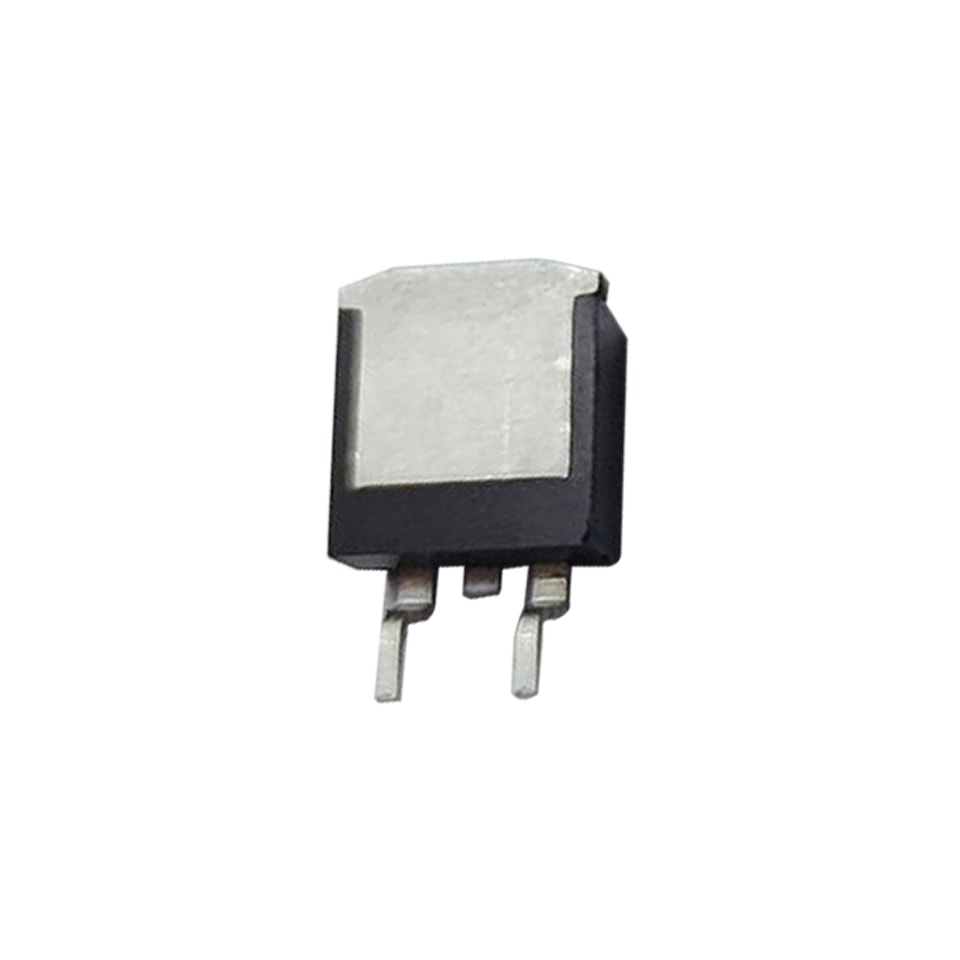

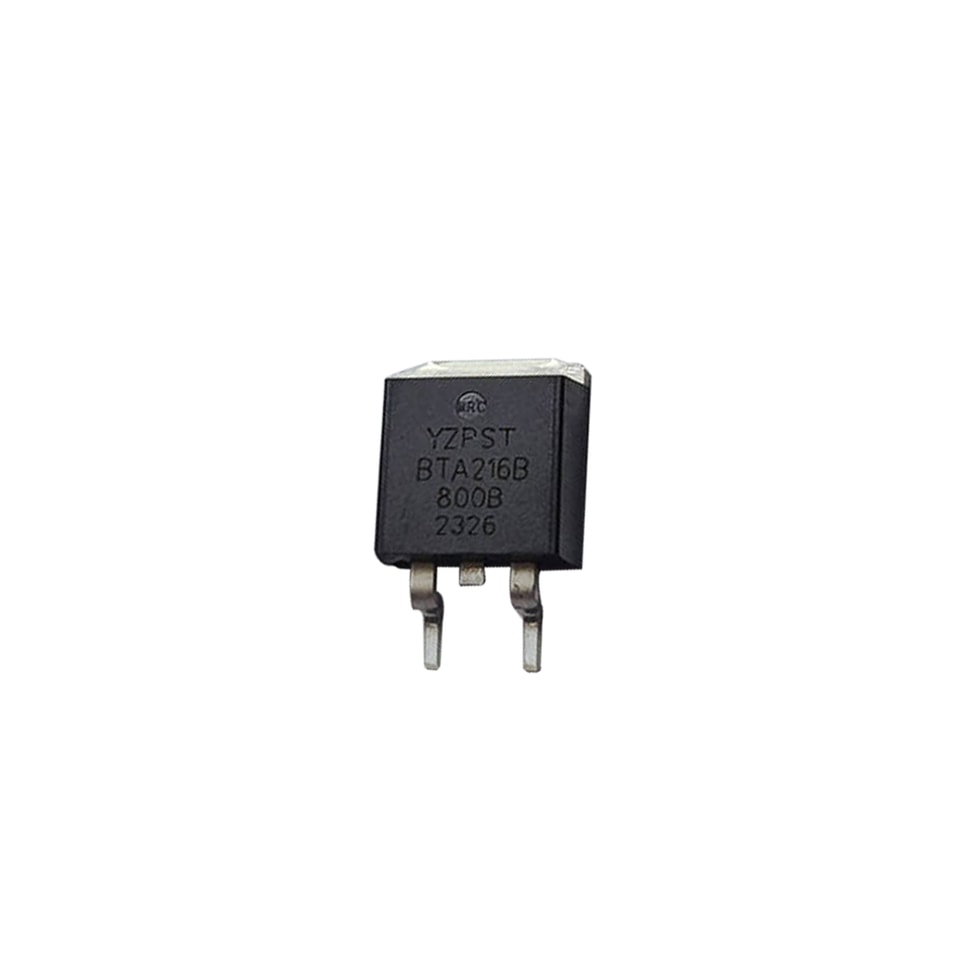

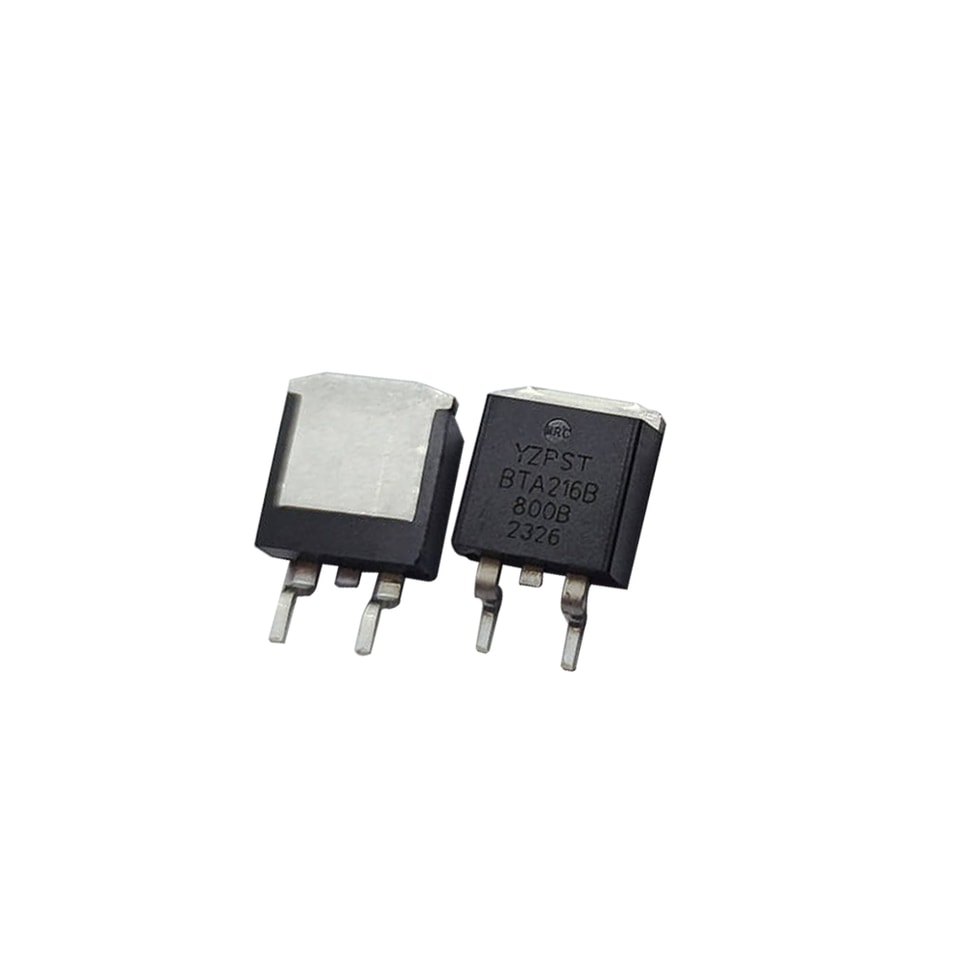

YZPST-BTA216B-800B 800V BTA216B-800B triac adequado para comutação AC de uso geral
DESCRIÇÃO:
Devido à passivação de vidro de separação, esses dispositivos têm bom desempenho em dv/dt e confiabilidade. A série Triac é adequada para comutação AC de uso geral. Eles podem ser usados como uma função Liga/Desliga em aplicações como relés estáticos, regulação de aquecimento, ou para operação de controle de fase em reguladores de luz, controladores de velocidade de motor.
.jpg)
BTA216B-600B/800B TRIACS
DESCRIÇÃO:
Devido à passivação de vidro de separação, esses dispositivos têm bom desempenho em dv/dt e confiabilidade. A série Triac é adequada para comutação AC de uso geral. Eles podem ser usados como função Liga-Desliga em aplicações como relés estáticos, regulação de aquecimento ou para operação de controle de fase em reguladores de luz, controladores de velocidade de motor.
CARACTERÍSTICAS PRINCIPAIS
| Símbolo | Valor | Unidade |
| I T(RMS) | 16 | A |
| V DRM /V RRM | 600/800 | V |
| I GT | \ 10 | mA |
VALORES MÁXIMOS ABSOLUTOS
| Símbolo | PARÂMETRO | Valor | Unidade | |
| I T(RMS) | Corrente RMS no estado ligado (completo si ne onda) | PARA -263. Não - Ins T C \ 99℃ | 16 | A |
| Corrente de pico no estado ligado não repetitiva | t=20ms | 140 | ||
| I TSM | (onda senoidal completa, Tj=25℃) | t= 16.7ms | 150 | A |
| I 2 t | I 2 t Valor para fusão | t= 10ms | 98 | A 2 S |
| di/dt | Repetitivo taxa de crescimento de em - estado Atual após acionamento | I TM = 20 A; I G = 0.2 A dI G / dt = 0.2 A/ us | 100 | A/ μs |
| I GM | Peak gate atual, | "—" | 2 | A |
| V GM | Tensão de pico do portão | "—" | 5 | W |
| P GM | Potência de pico do portão | "—" | 5 | W |
| P G(AV) | Potência média do portão | durante qualquer período de 20 ms | 0.5 | W |
| T stg | Storage temperatura de junção ra nge | -40 a +150 | C | |
| T j | Operacional junção temperatura intervalo | 125 | C | |
CARACTERÍSTICAS ELÉTRICAS (Tj = 25°C, salvo indicação em contrário)
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Parâmetro | Condição de teste | Quadrante | Valor | Unidade | ||
| MÍN | TIPO | MAX | |||||
| I GT | Corrente de disparo do portão | V D = 12V, I T =0. 1A | \u2160-\u2161-\u2162 | - | - | 10 | mA |
| V D = 12V, I T =0. 1A | - | 0.7 | 1.5 | ||||
| V GT | Tensão de disparo do portão | V D =400V, I T =0. 1A,T j = 125°C | 0.25 | 0.4 | - | V | |
| V T | Tensão de estado ligado | I T =20A | - | 1.2 | 1.5 | V | |
| I H | Corrente de retenção | V D = 12V, I G T =0. 1A | \u2160-\u2161-\u2162 | - | - | mA | |
| I-II | - | - | 60 | mA | |||
| I L | Corrente de retenção | V D = 12V, I G T =0. 1A | II | - | - | 90 | mA |
| I D | Corrente de fuga no estado desligado | V D = V DRM(máx); T j = 125 °C | - | 0.1 | 0.5 | mA | |

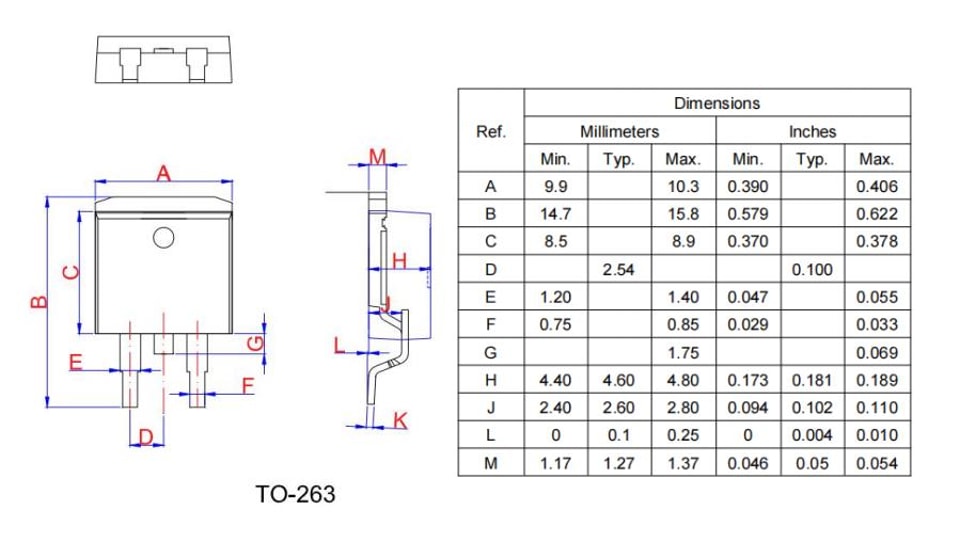

EMBALAGEM
MECÂNICO
DADOS
TO-263
