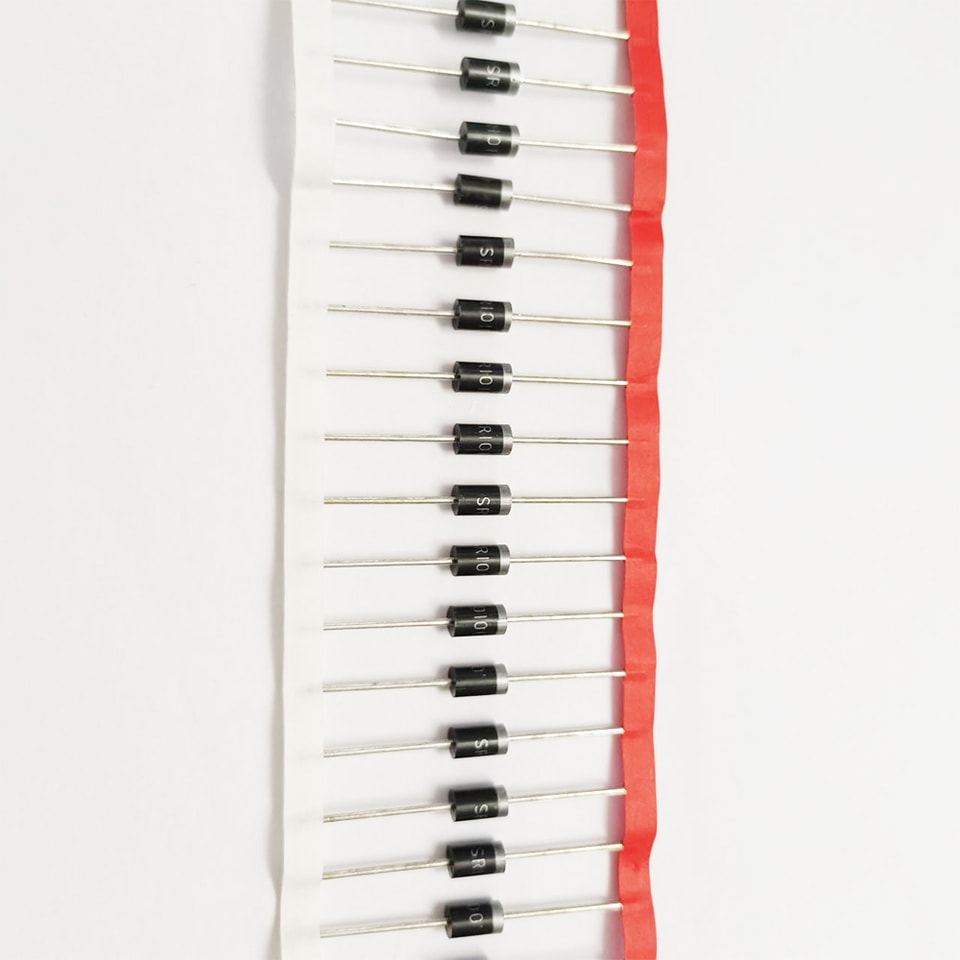

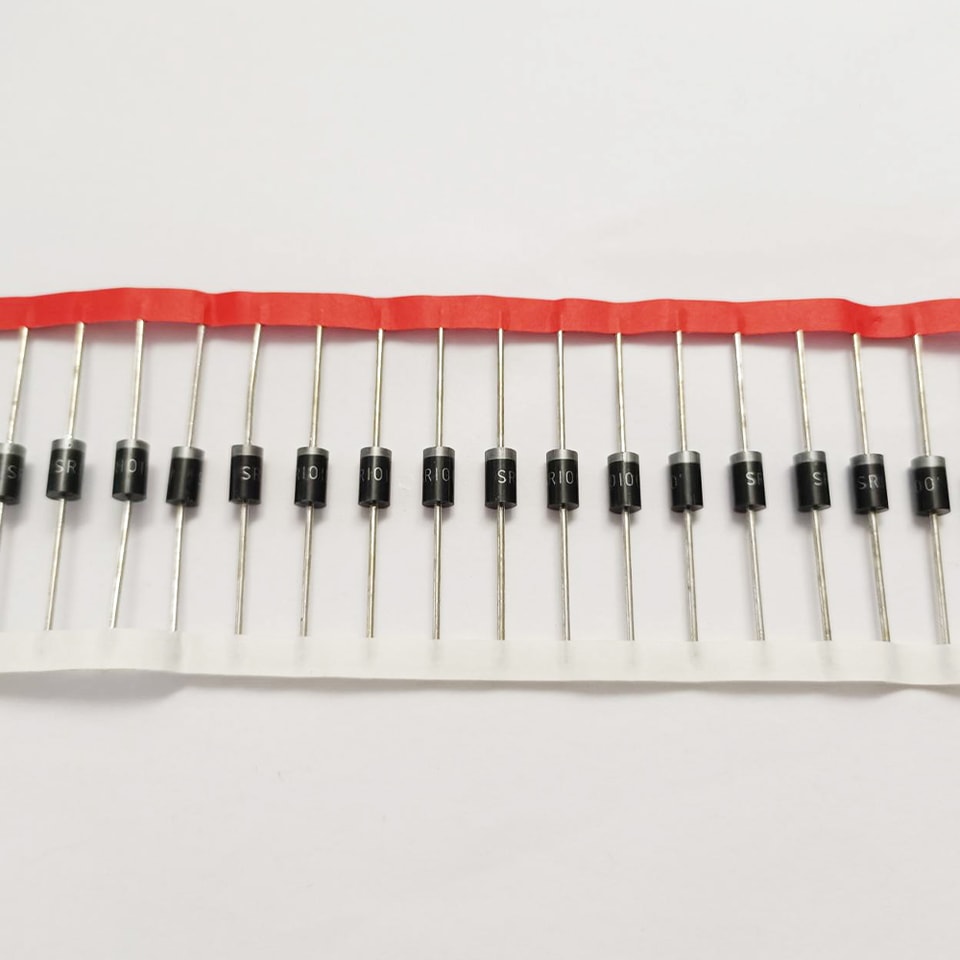

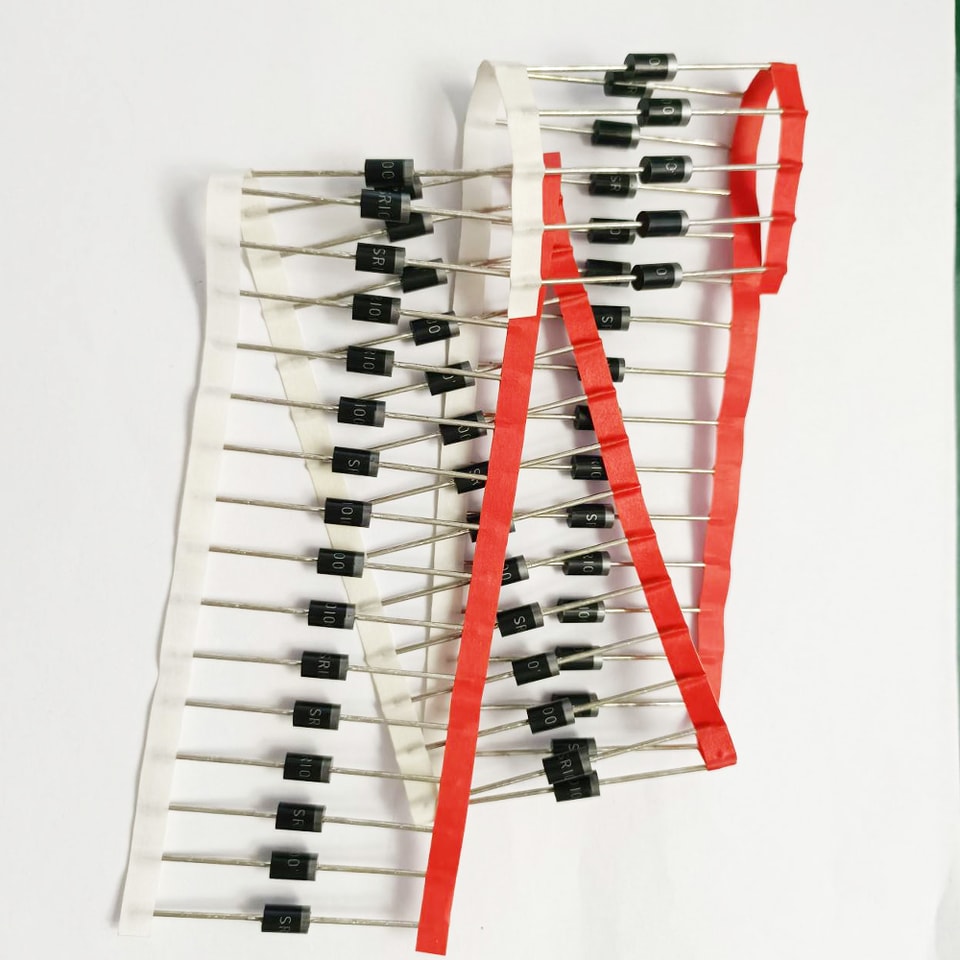

YZPST-SR10100 Diodo retificador de barreira schottky de plástico de alta eficiência SR10100
Diodo Retificador de Barreira Schottky de Plástico
YZPST-SR10100
Características
Retificador de silício metálico, condução de portadores majoritários · Anel de guarda para proteção transitória
Baixa perda de potência, alta eficiência
Alta capacidade de corrente, baixa VF
Alta capacidade de surto
A embalagem de plástico possui classificação de inflamabilidade UL 94 V-0
Dados Mecânicos

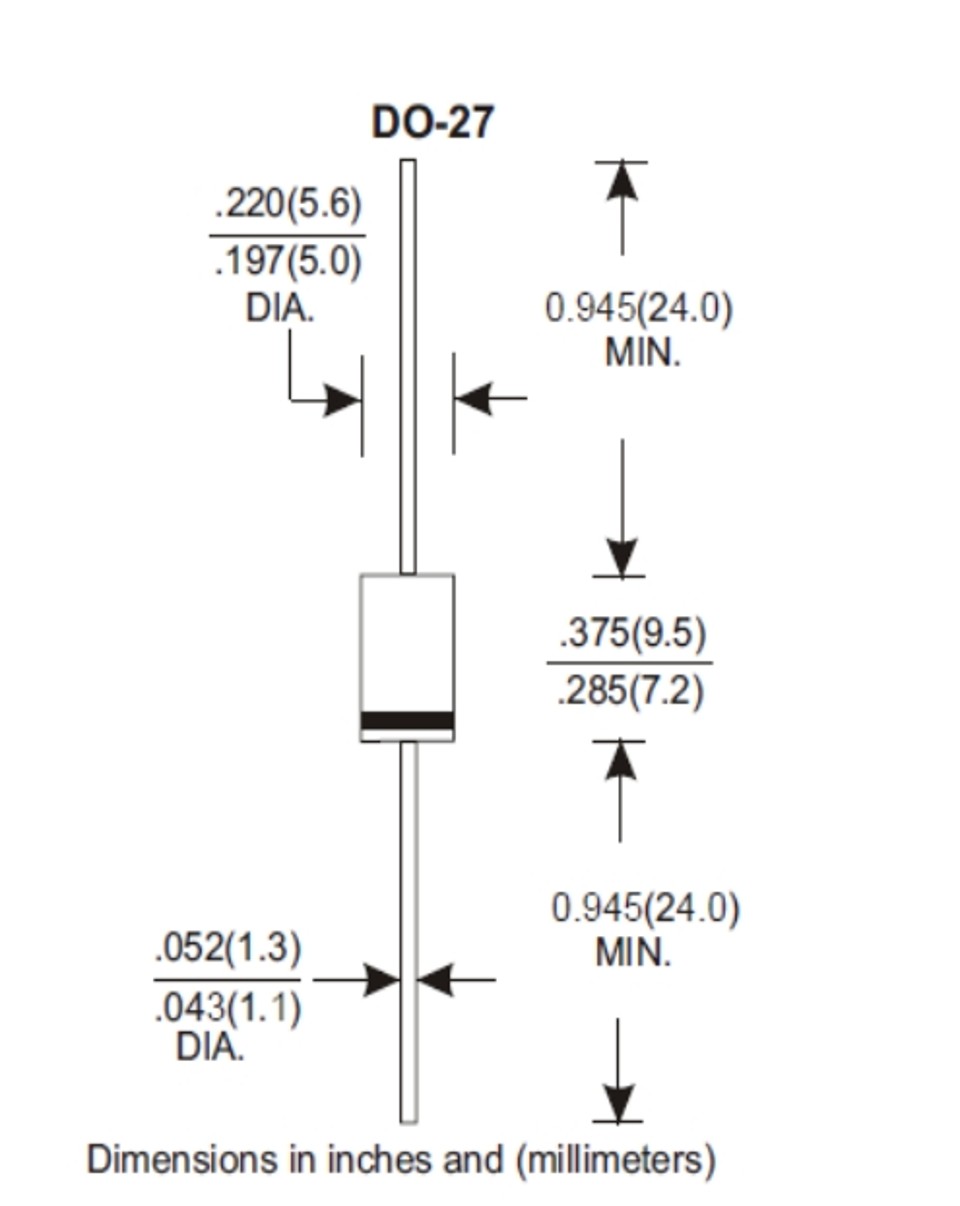

Estojos: plástico moldado JEDEC R-6
Polaridade: a faixa de cor indica o cátodo
Peso: 0,07 onças 2,1 gramas
Posição de montagem: Qualquer
Díodo retificador de barreira Schottky de plástico
YZPST-SR10100
Características
Retificador de silício metálico, condução de portador majoritário
· Anel de proteção para transientes
Baixa perda de potência, alta eficiência
Alta capacidade de corrente, baixa VF
Alta capacidade de surto
O invólucro de plástico possui classificação de inflamabilidade UL 94 V-0
Dados Mecânicos
Estojos: plástico moldado JEDEC R-6
Polaridade: Faixa de cor cátodo cenotes
Peso: 0.07 onças 2.1 gramas
Posição de montagem: Qualquer
Classificações Máximas e Características Elétricas
Classificações a 25°C de temperatura ambiente, salvo indicação em contrário.
Fase única, meia onda, 60Hz, carga resistiva ou indutiva.
Para carga capacitiva, reduza a corrente em 20%
| Símbolos | SR 10100 | Unidade | ||
| Pico repetitivo máximo tensão reversa | V RRM | 100 | V | |
| Máximo Tensão RMS | V R(RMS) | 70 | V | |
| Máximo Tensão de bloqueio de CC | V CC | 100 | V | |
| Eu F(AV) | 10 | A | ||
| Média Máxima Direto Corrente Retificada | ||||
| Corrente de pico de surto direto t 8.3 ms único meia onda senoidal superposto em carga nominal | Eu FSM | 150 | A | |
| @ IF =10A | ||||
| Tensão direta máxima | V F | 0.85 | V | |
| Corrente reversa máxima | @ TA = 25 ℃ @ TA = 100 ℃ | IR | 0.5 | mA |
| 50 | ||||
| Resistência térmica típica | R heta JA | 3 | ℃ //W | |
| Faixa de temperatura de armazenamento | T STG | -205 | ℃ | |
| Junction temperatura faixa em reduzida tensão reversa em D C direto modo | Tj | -205 | ℃ | |
