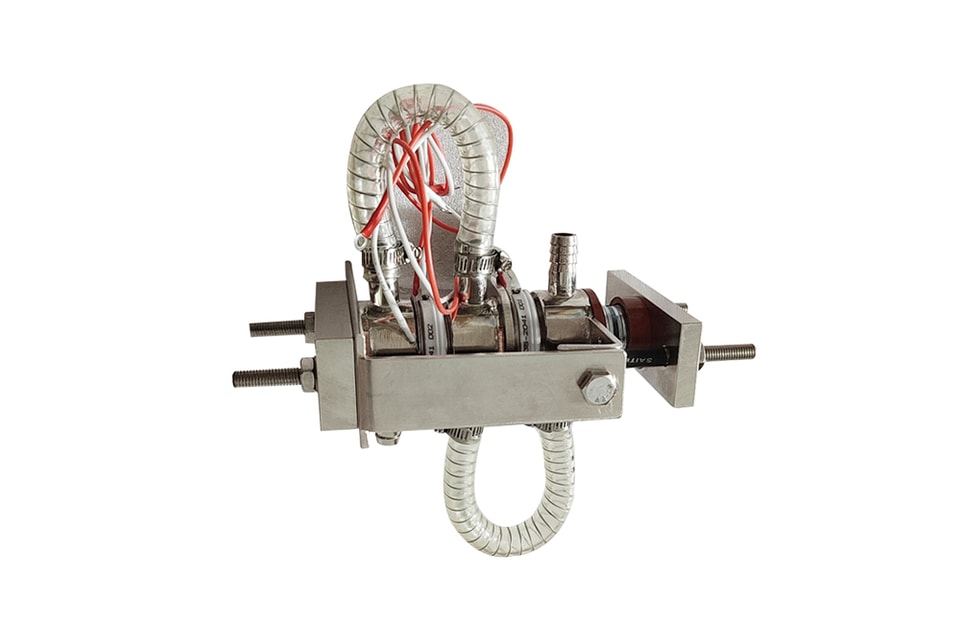

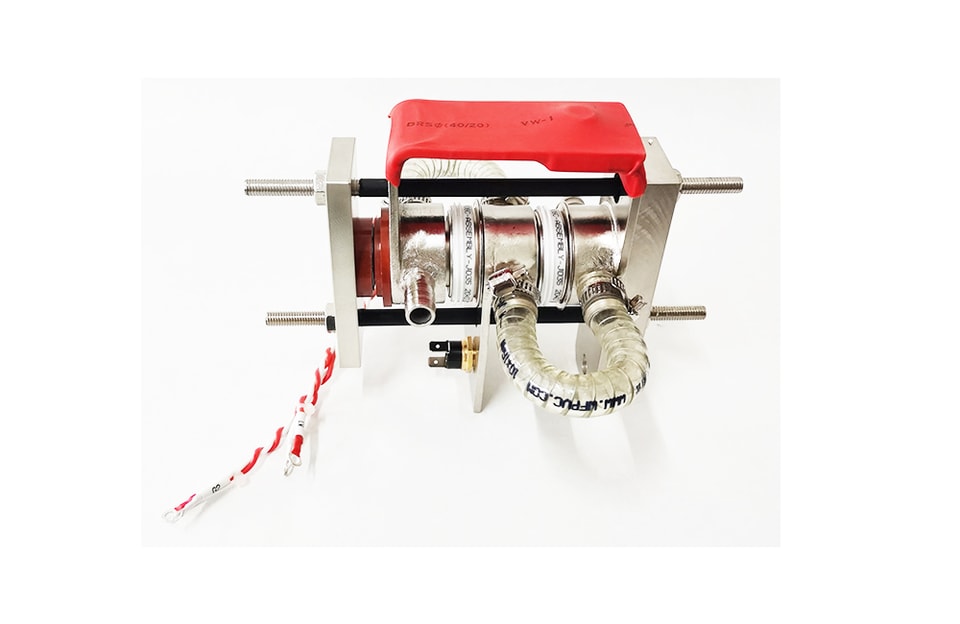

YZPST-KP641-16E
MONTAGEM DE TIRISTOR DE ALTA POTÊNCIA PARA APLICAÇÕES DE CONTROLE DE FASE
YZPST-KP641-16E
Características:
. Toda Estrutura Difundida
. Configuração de Porta de Amplificação
. Capacidade de Bloqueio de até 1600 volts
. Tempo Máximo de Desligamento Garantido
. Alta Capacidade dV/dt
. Dispositivo Montado sob Pressão
CARACTERÍSTICAS ELÉTRICAS E CLASSIFICAÇÕES
|
Parâmetro |
Símbolo |
Máximo Limites Máximos |
Unidades |
Condições |
|
Tensão reversa de pico repetitivo |
V RRM |
1600 |
V |
|
|
Tensão de pico repetitiva desligada |
V DRM |
1600 |
V |
|
|
Valor médio da corrente no estado ligado |
I T (AV) |
641 |
A |
Senoidal,180 o condução, T afundar =70 ℃ |
|
Pico de uma sobretensão por ciclo corrente (não repetitiva) |
I TSM |
9900 |
A |
10,0 msec (50Hz), forma de onda senoidal, 180 o condução, T j = 125 ℃ |
|
|
I RRM |
30 |
mA |
Tj = 125 ℃ |
|
|
I DRM |
30 |
mA |
Tj = 125 ℃ |
|
Pico de tensão no estado ligado |
V TM |
1.5 |
V |
Tj = 125 ℃ I TM =1000A |
|
Tensão de limiar |
V T (TO) |
0.99 |
V |
T j =1 25 ℃ |
|
Resistência de inclinação |
r T |
0.52 |
mΩ |
T j =1 25 ℃ |
|
Potência média de dissipação na porta |
P G (AV) |
3 |
W |
|
|
Corrente de porta |
I GT |
300 |
mA |
V D = 6 V;R L = 3 ohms;T j = +25 ℃ |
|
Tensão do portão |
V GT |
3.5 |
V |
V D = 6 V;R L = 3 ohms;T j = 0-125 ℃ |
|
Corrente de retenção |
I L |
1000 |
mA |
V D = 24 V; R L = 12 ohms |
|
Corrente de retenção |
I H |
300 |
mA |
V D = 24 V; I = 2.5 A |
|
Taxa crítica de aumento de tensão |
dV/dt |
1000 |
V/s |
VD=2/3VDRM |
|
Taxa crítica de aumento do estado ligado corrente |
di/dt |
200 |
A/ s |
Mudando de V DRM 1000 V, não repetitivo |
|
Temperatura de operação |
T |
-30-125 |
℃ |
|
|
Temperatura de armazenamento |
T stg |
-30-125 |
℃ |
|
ESBOÇO E DIMENSÕES DO CASO.
