COMPONENTE DE POTÊNCIA
Barra de ferrite YZPST-101,6x50,8x25,4
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
Barra de ferrite YZPST-101.6x50.8x25.4

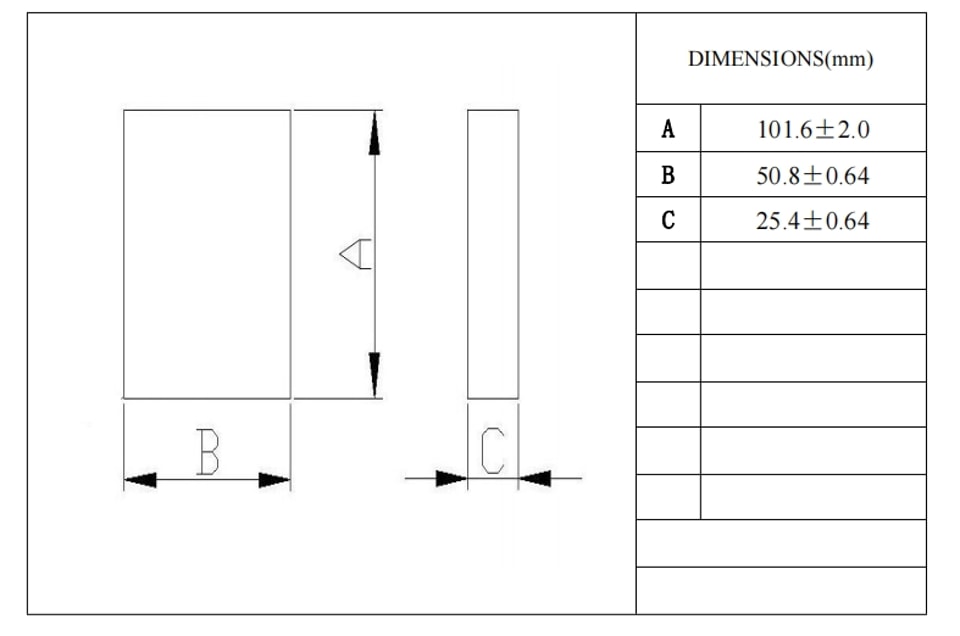

DIMENSÕES (mm)
PARÂMETROS | |
Fator do núcleo C1 | \ mm-1 |
Comprimento efetivo Le | \ mm |
Área de seção transversal efetivaAe | \ mm2 |
Volume efetivo Ve | \ mm3 |
Aprox. Peso | 645 g/conjunto |
CARACTERÍSTICAS DO MATERIALRISTICS
| Características | Símbolo | Unidade | PTS40 | |
| Permeabilidade inicial | ui | \ | 2300±25% | |
| mT | 25℃ | 510 | ||
| Densidade de fluxo de saturação | Bs | （1000A/m） | 100℃ | 390 |
| Remanência | Rup | mT | 120 | |
| Coercividade | Hc | A/m | 13 | |
| 25℃ | \ | |||
| Perda de potência | Pc | KW/m3 | 60℃ | 550 |
| f=100kHz，B=200mT | 100℃ | 410 | ||
| Temperatura de Curie | Tc | ℃ | >230 | |
| Resistividade | ρ | Ω*m | 6.5 | |
| Densidade | d | kg/m3 ×103 | 4.8 | |
| Nota：O valores foram obtidos com toroidais núcleos at temperatura ambiente salvo salvo indicação em contrário | ||||
Máximo chip desligado：
- Aprofundidadeda fissura no solo superfície deve ser no ser superior a que 0,3 mm, o comprimento é não ser superior a de 1/4, comprimento de alongue a linha. Em ao superfície não lixada, ao profundidadenão deve ser superior a 0,5mm; o comprimento não deve ser superior a 1/3 do comprimento de alongue a linha.

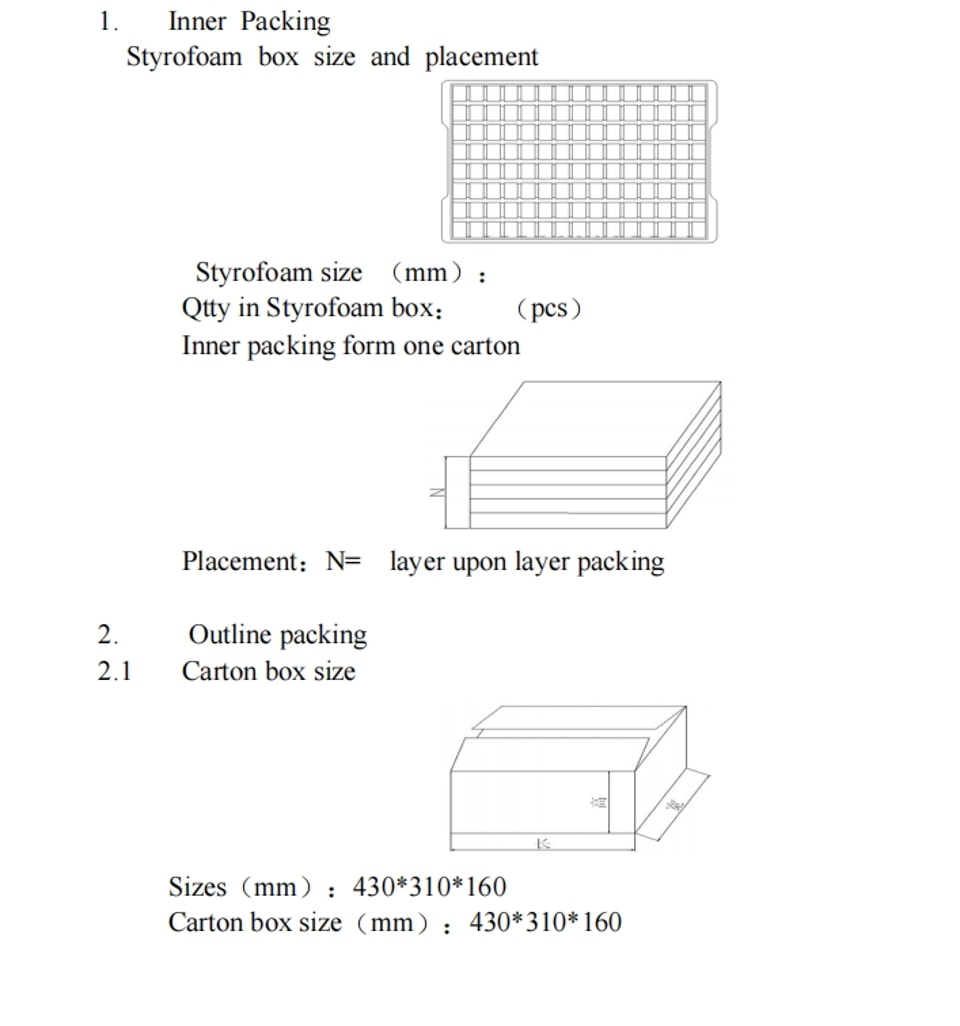

EMBALAGEM:
Nenhum conteúdo adicional do produto está disponível.
