COMPONENTE DE POTÊNCIA

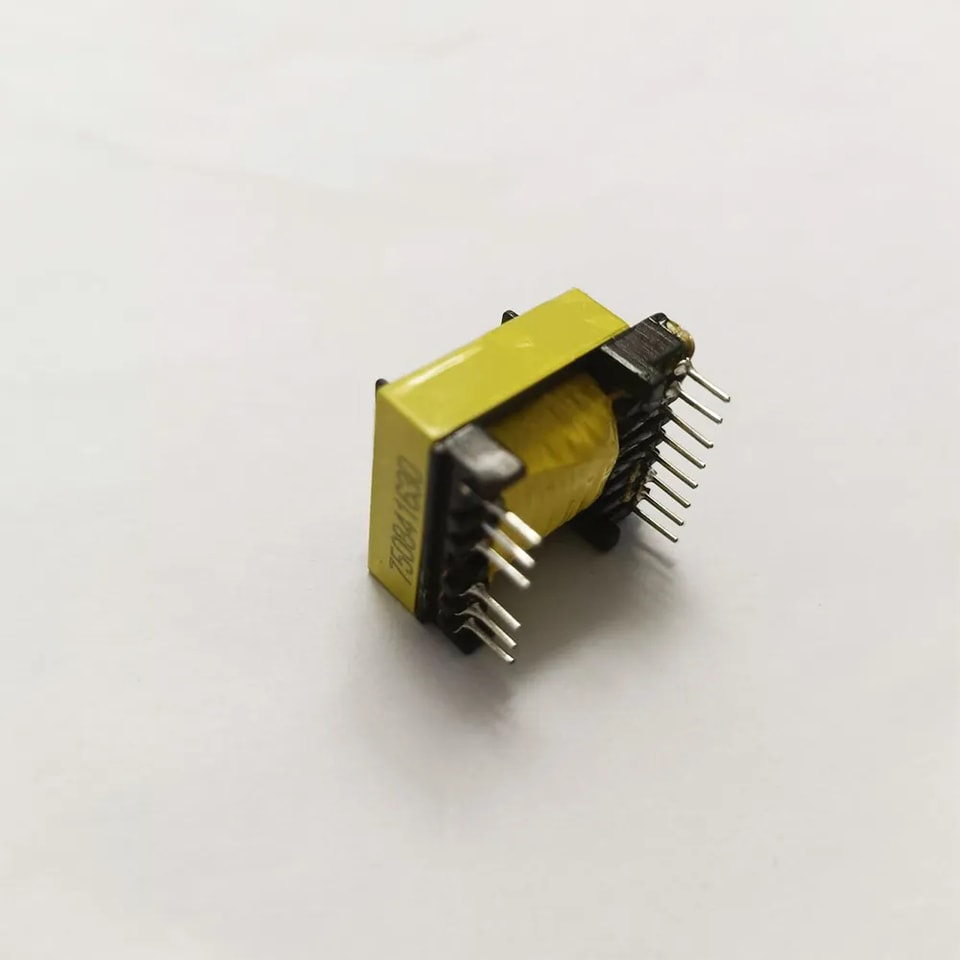

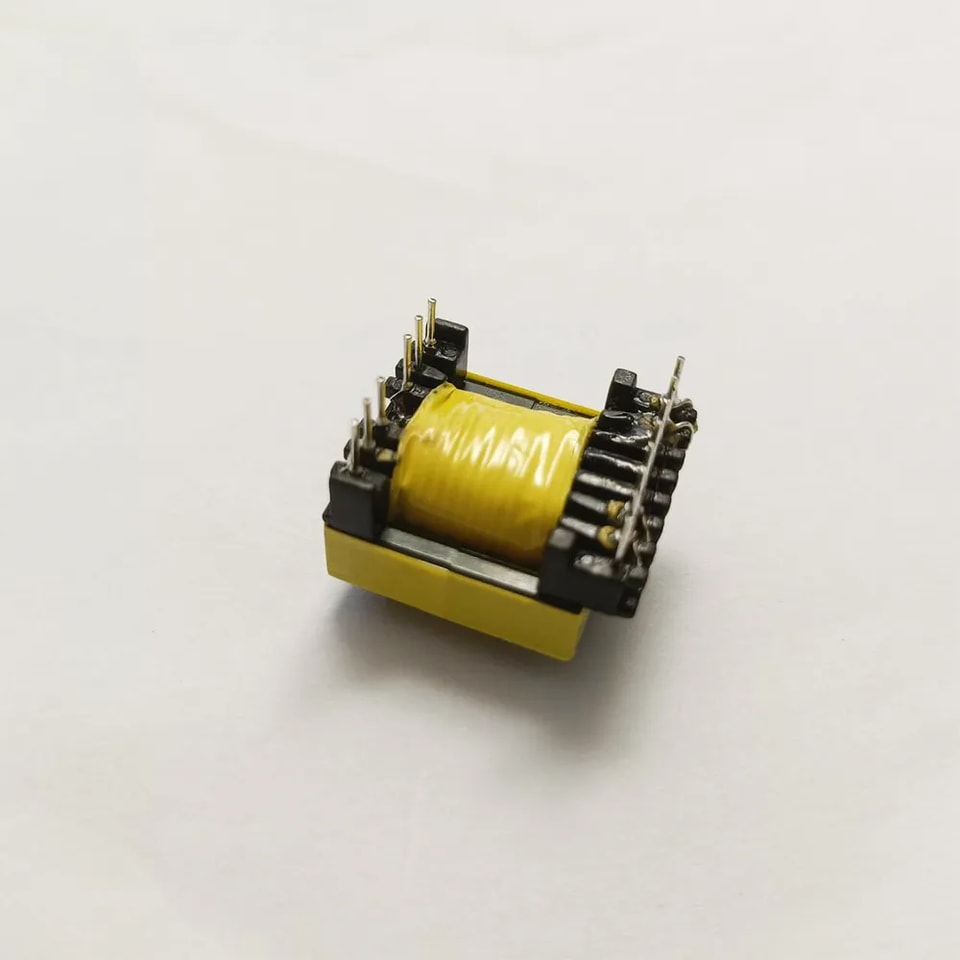

Transformador YZPST-EF25 70,0 mH
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
TRANSFORMADOR
P/N:YZPST-EF25 70,0mH

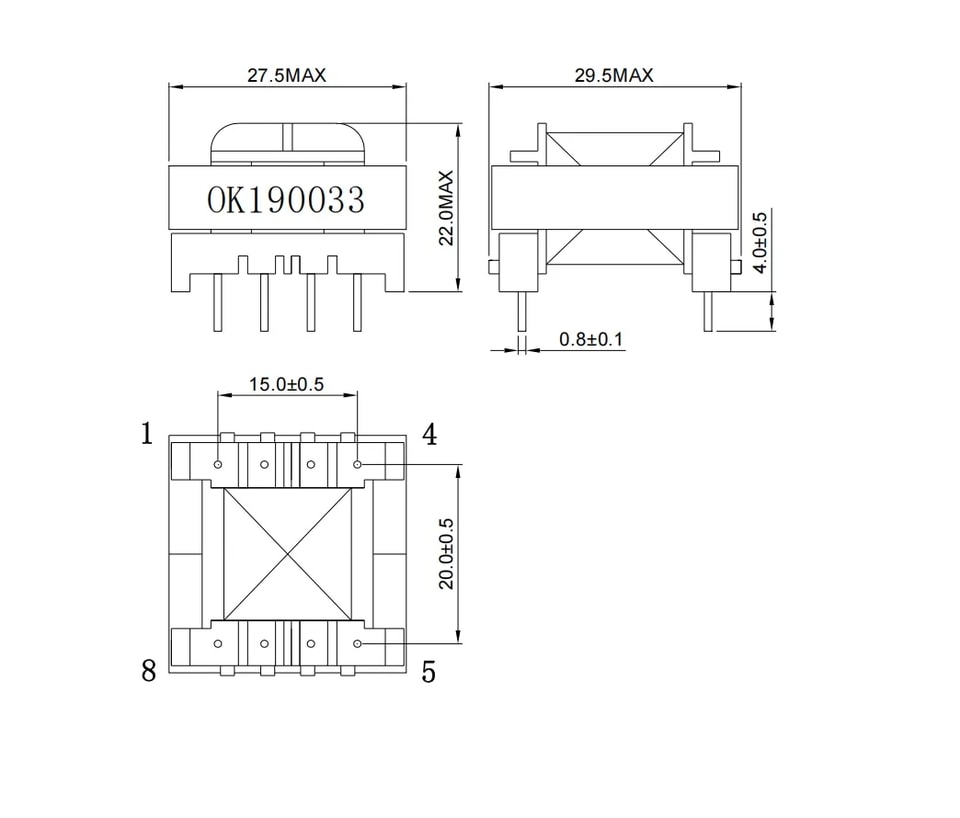

DIMENSÃO DO CONTORNO:(UNIDADE: mm)

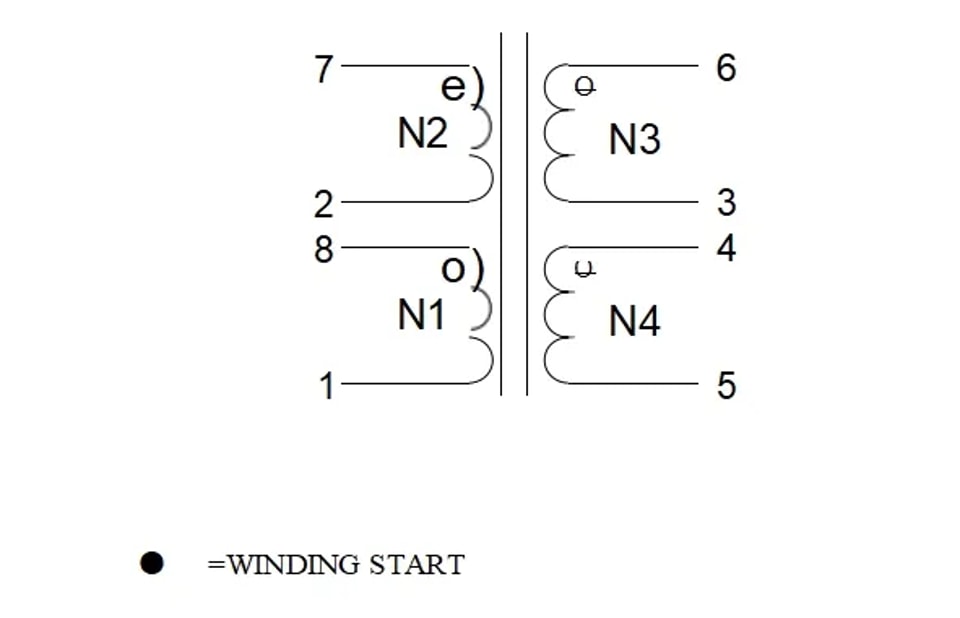

ESQUEMA:
ENROLAMENTO:
ENR | TERMINAL | BITOLA DO FIO | ESPIRAS | FITA | OBSERVAÇÃO |
N1 | 1-8 | QA-1-0,20/155℃ | 550 | 1 |
|
N2 | 7-2 | QA-1-0,45/155℃ | 6 |
1 |
|
N3 | 6-3 | QA-1-0,45/155℃ | 6 |
| |
N4 | 4-5 | QA-1-0,45/155℃ | 4 | 2 |
|
Nota: os pinos 1-4 do enrolamento N1 ficam voltados para a máquina; os enrolamentos N2/N3/N4 com os pinos 5-8 voltados para a máquina | |||||
PARÂMETRO TÉCNICO
Nº | ITEM | MEDIDO PONTO | DADOS TÉCNICOS | CONDIÇÃO DE ENSAIO |
1 | INDUTÂNCIA | 8-1 | 70,0 mH±10% | 10 kHz 0,3 V LCZ1062 |
|
|
|
|
|
|
|
|
|

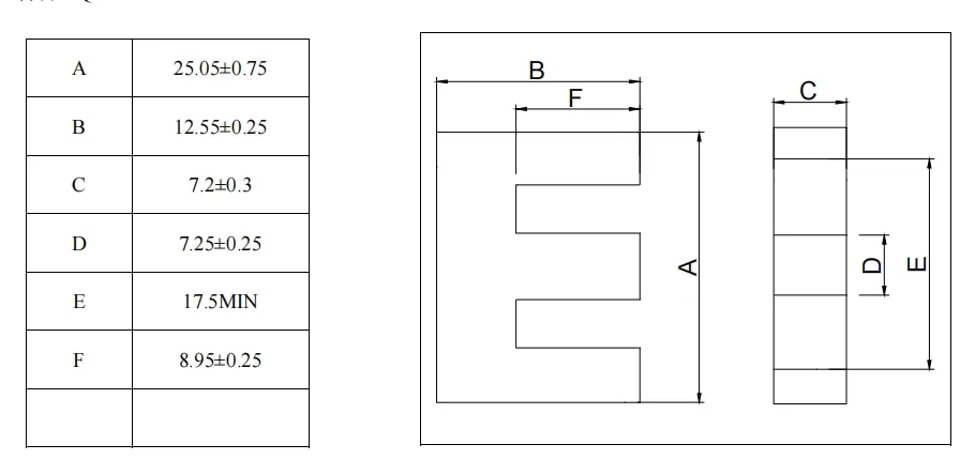

DIMENSÃO DO NÚCLEO: (UNIDADE: mm) QP4A
Nenhum conteúdo adicional do produto está disponível.
