Características

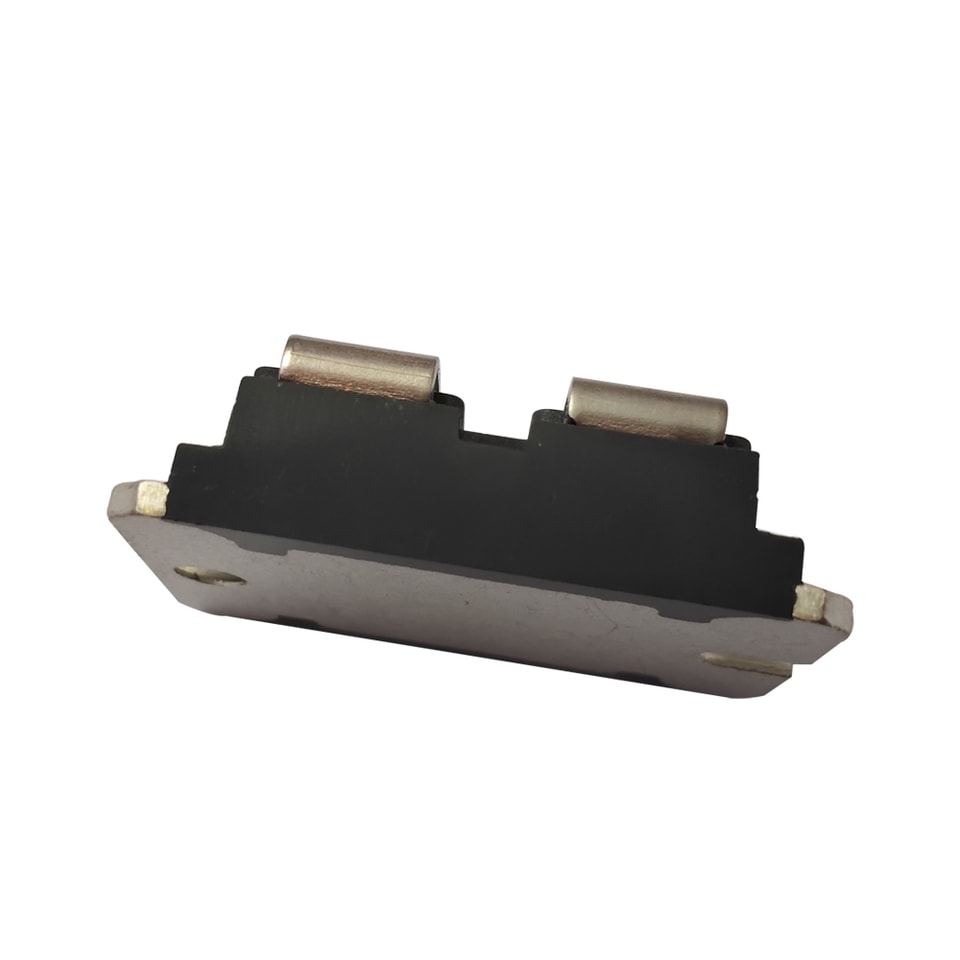

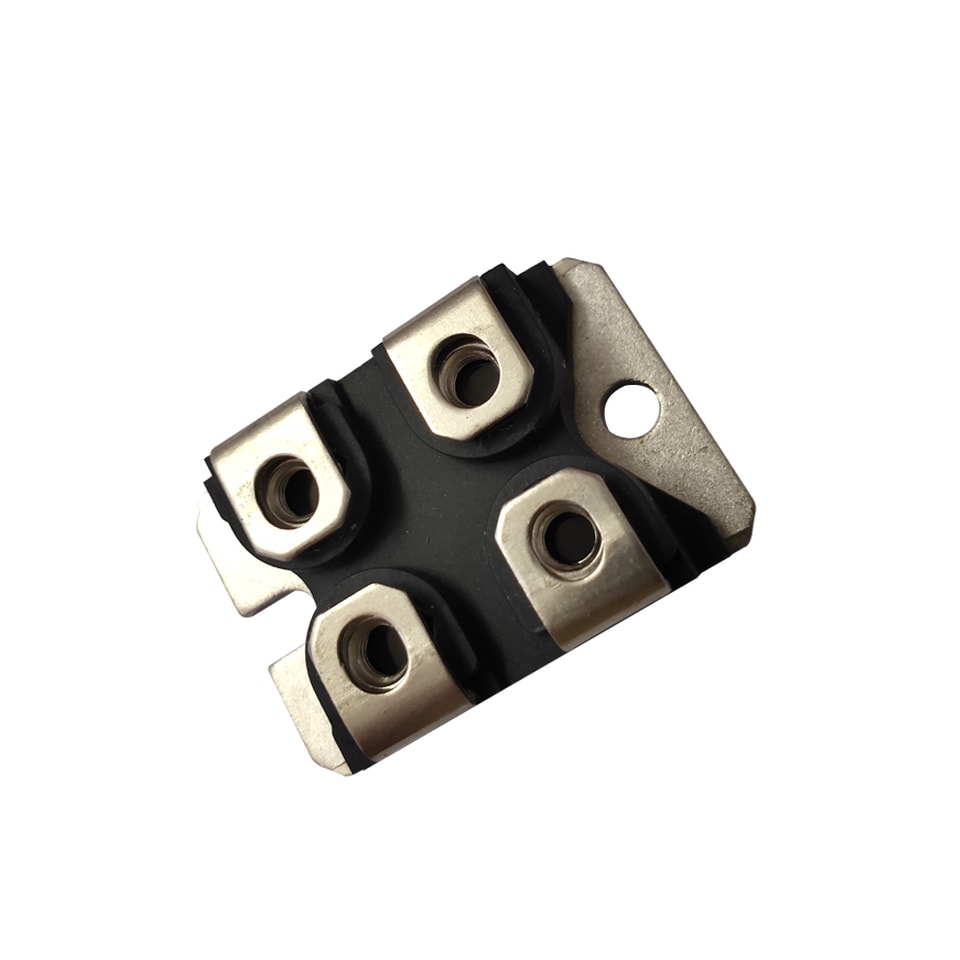

- Encapsulamento padrão internacional SOT-227
- VF muito baixo
- Perdas de comutação extremamente baixas
- Baixos valores de IRM
- DBC de cobre isolado internamente
- Encapsulamento isolado (V1so =2500VRMS )
IMAGEM DO PRODUTO01 / GALERIA
COMPONENTE DE POTÊNCIA

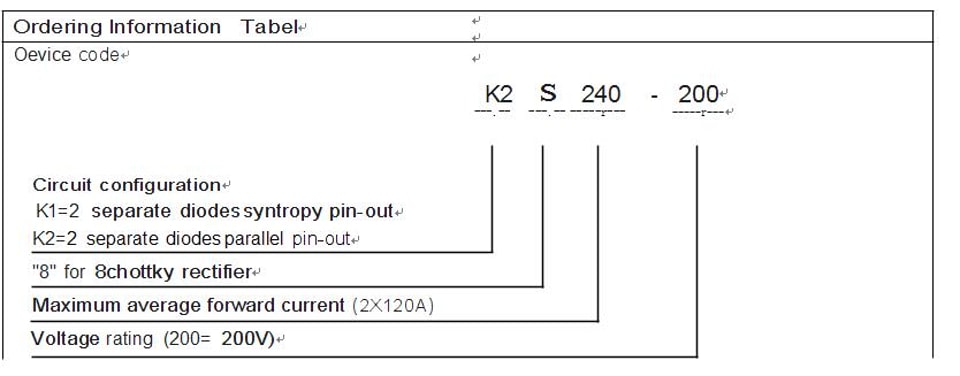

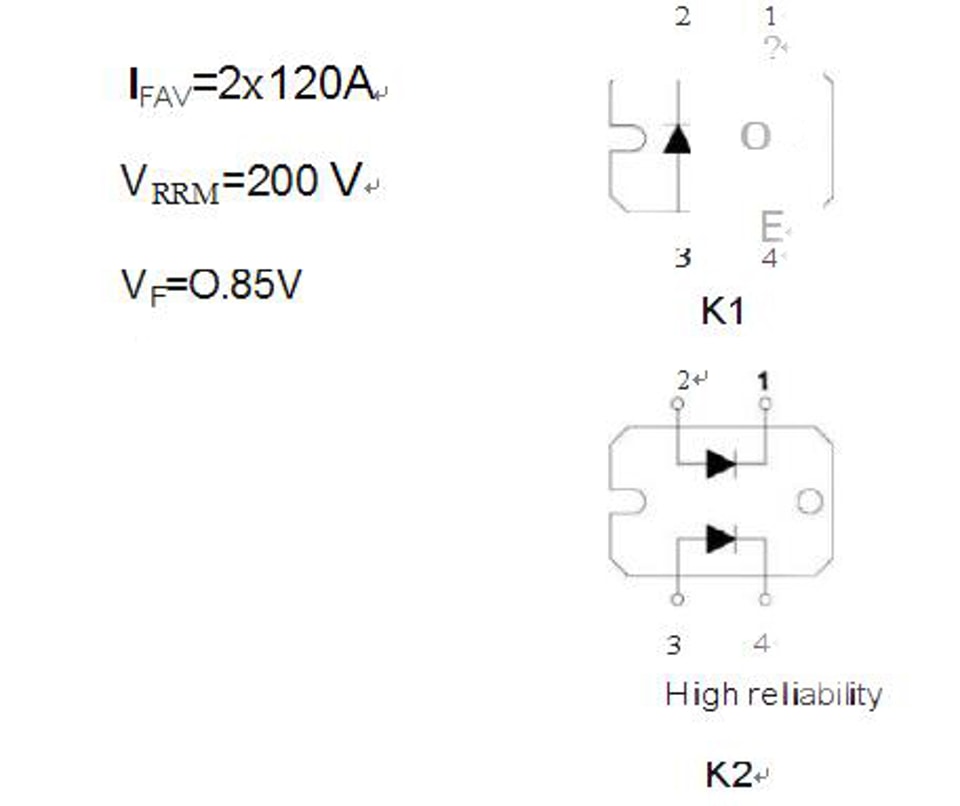

YZPST-CK1S/CK2S 2x120 - 200
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Aplicações
- Retificadores em fontes de alimentação comutada (SMPS)
- Diodo de roda livre em conversores de baixa tensão
Vantagens
- Operação de circuito de alta confiabilidade
- Picos de tensão baixos para redução dos circuitos de proteção
- Comutação de baixo ruído
- Baixas perdas
Valores máximos | ||||
Símbolo | Condições de teste | Valores nominais | Unidades | |
IFRMS | 150 | A | ||
IFAVM |
0
Tc =105 C; Retangular d=0,5; por diodo | 120 | ||
0
Tc =105 C; Retangular d=0,5; por módulo | 240 | |||
IFSM |
0
TVJ = 45 C ; tp = 10 ms (50 Hz) senoidal | 1600 | ||
Es |
0
IAS = 20A; L = 180μH; TVJ = 25 C; não repetitivo | 0.51 | mJ | |
IAR | VA=1,5.VRRM típico; f=10kHz; repetitivo | 2.5 | A | |
TVJ | -40-+150 | C | ||
TSL9 | -40-+150 | |||
Ptot |
0
Tc=25 C | 350 | W | |
Md | Torque de montagem (M4) | 1,1-1,5 | Nm | |
Torque de conexão dos terminais (M4) | 1,1-1,5 | |||
Peso | Típico | 30 | 9 | |
V1SOl | 50/60Hz RMS Iisol<1mA | 1 segundo | 3000 | V |
1 minuto | 2500 | |||
Características elétricas e térmicas | |||||
Símbolo | Condições de teste | Valores | Unidades | ||
Tip. | Máx. | ||||
IR |
0
VR=VRRM; TvJ=25 C (Largura de pulso=5 ms Ciclo de trabalho <2,0%) | 2 | mA | ||
VR=VRRM; TvJ=125 C (Largura de pulso=5 ms Ciclo de trabalho <2,0%) | 40 | ||||
VF |
0
IF =120A ; TvJ=125 C | 0.85 | V | ||
0
IF =120A ; TvJ=25 C | 0.95 | ||||
0
IF =240A TVJ=125 C | 1.2 | ||||
R thJC | Junção para a carcaça | Par de braços | 0.90 | C/W | |
Total | 0.4 | ||||
R thCH | 0.10 | ||||
Para mais informações sobre o módulo Schottky, faça o download do arquivo PDF acima intitulado "YANGZHOU POSITIONING TECH CO Peças de tiristores e diodos de potência"
