COMPONENTE DE POTÊNCIA

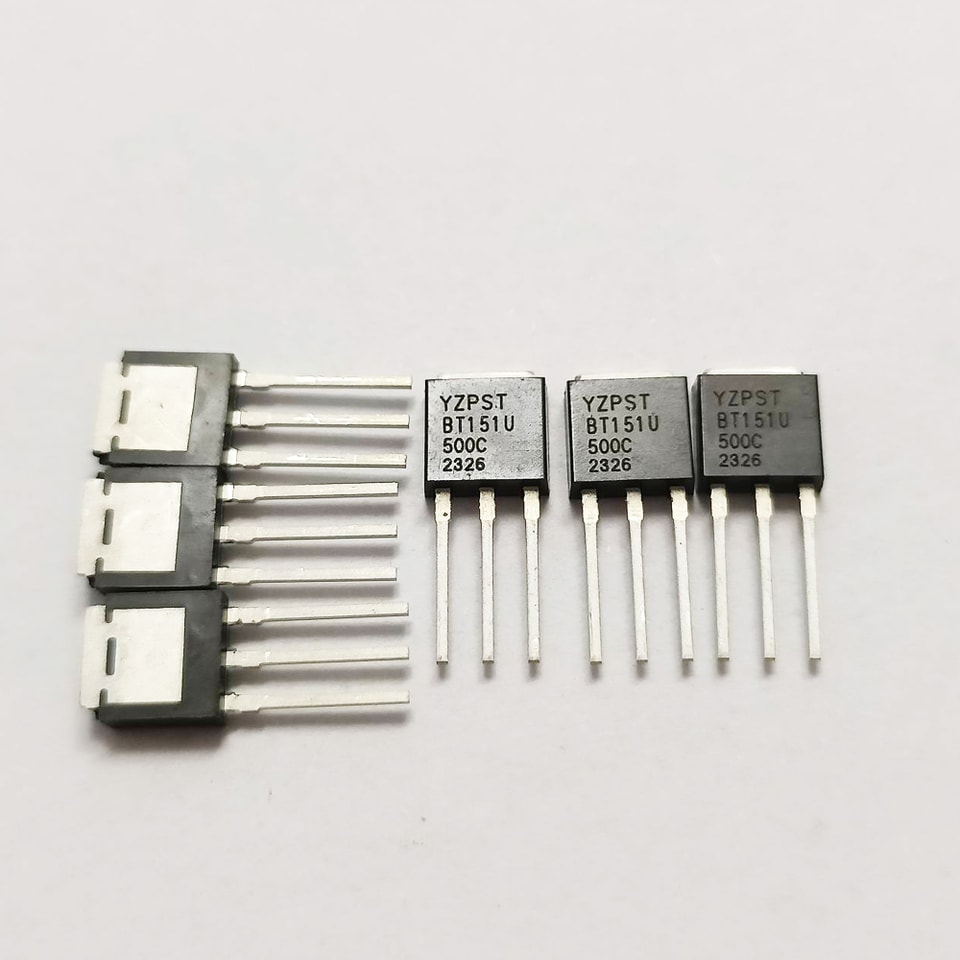

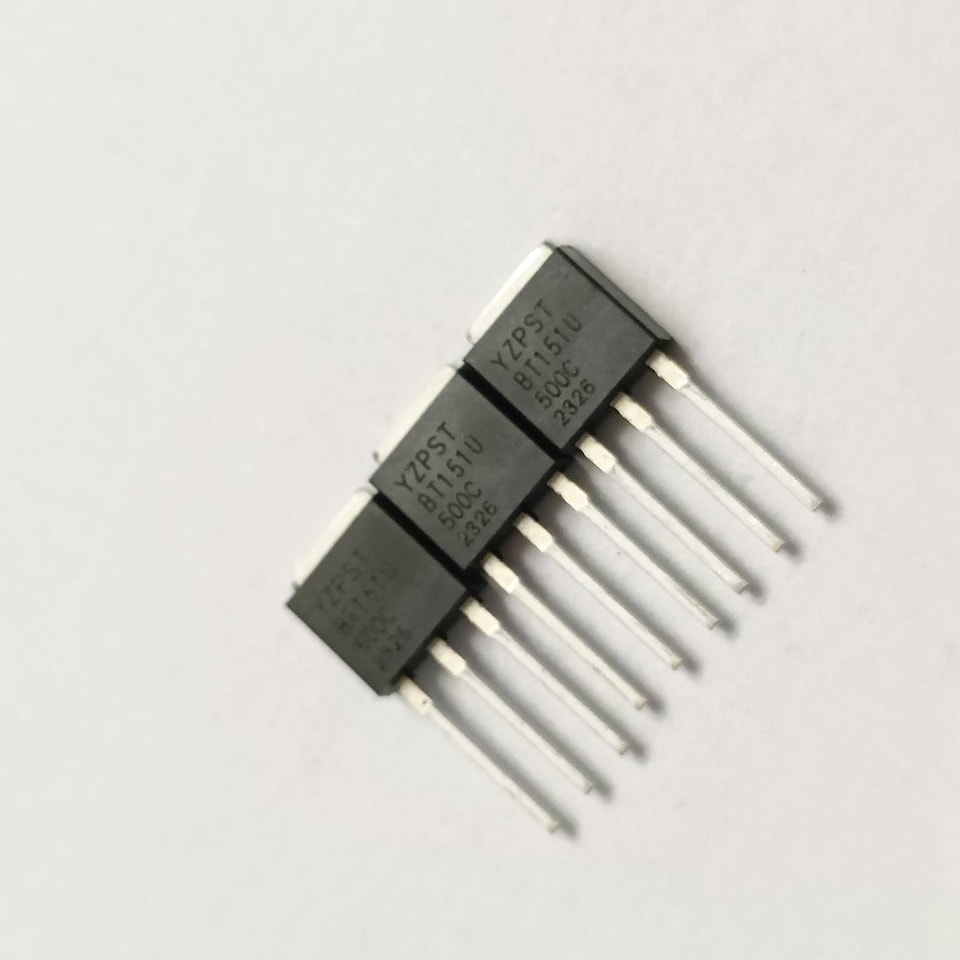

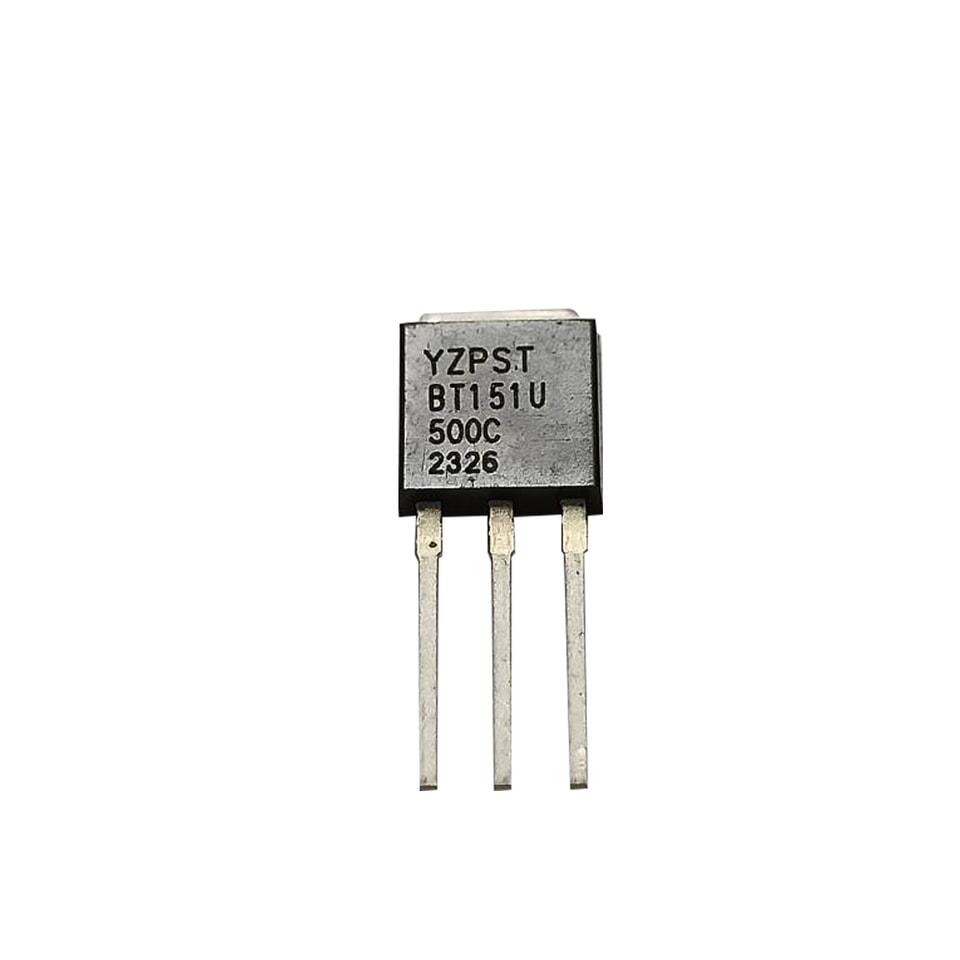

YZPST-BT151U-500C SCR BT151U TO-251 de alta rotatividade, 12A
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos

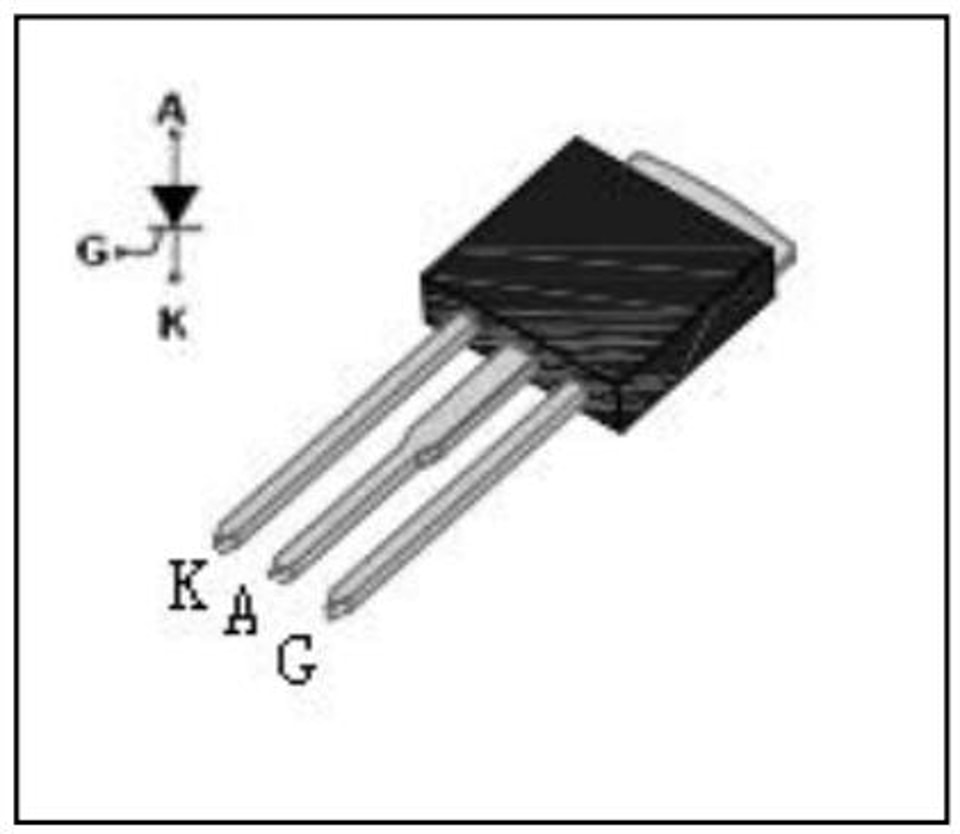

P/N:YZPST-BT151U SCR
SCR BT151U 12A TO-251 mais vendido
Encapsulamento
TO-251
Principais características (Tj=25℃)
| Símbolo | Valor | Unidade |
| IT(RMS) | 12 | A |
| VDRM / VRRM | 600/800 | V |
| IGT | 2 a 15 | mA |
Valores absolutos máximos (valores limite)
| Símbolo | Parâmetro | Valor | Unidade |
| IT(RMS) | Corrente RMS em condução (180°ângulo de condução) | 12 | A |
| IT(AV) | Corrente média em condução (180°ângulo de condução) | 7.5 | A |
| ITSM | Pico de corrente de surto não repetitivo em condução | 100 | A |
| Corrente (tp=10 ms) | |||
| I2t | (tp=10 ms) | 50 | A2S |
| IGM | Corrente de gate de pico (tp=20 µs) | 2 | A |
| PGM | Potência de pico de gate | 5 | W |
| PG(AV) | Potência média do gate | 0.5 | W |
| Tstg | Temperatura de armazenamento | 110 | ℃ |
| Tj | Temperatura de junção em operação | 85 |
Resistências térmicas
| Símbolo | Parâmetro | Valor | Unidade |
| Rth (j-c) | Junção para a caixa | 1.3 | K/W |
| Rth (j-a) | Junção para o ambiente | 60 | K/W |
Características elétricas (Tj=25℃ salvo indicação em contrário)
| Símbolo | Condições de teste | Valor | Unidade | |||
| Mín. | Tipo | Máx. | ||||
| IGT | VD=6V, RL100Ω | 2 | 5 | 15 | mA | |
| VGT | VD=12 V, RL100Ω | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3.3KΩ Tj=110℃ | 0.2 | ----- | ----- | V | |
| IA | IT=100mA Gate aberto | ----- | 9 | 20 | mA | |
| dV/dt | VD=67%VDRM, GateOpen, Tj=125℃ | 200 | ----- | ----- | v/μs | |
| VTM | IT=16A,tp=380μs | ----- | ----- | 1.7 | V | |
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | uA |
| IRRM | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | mA |

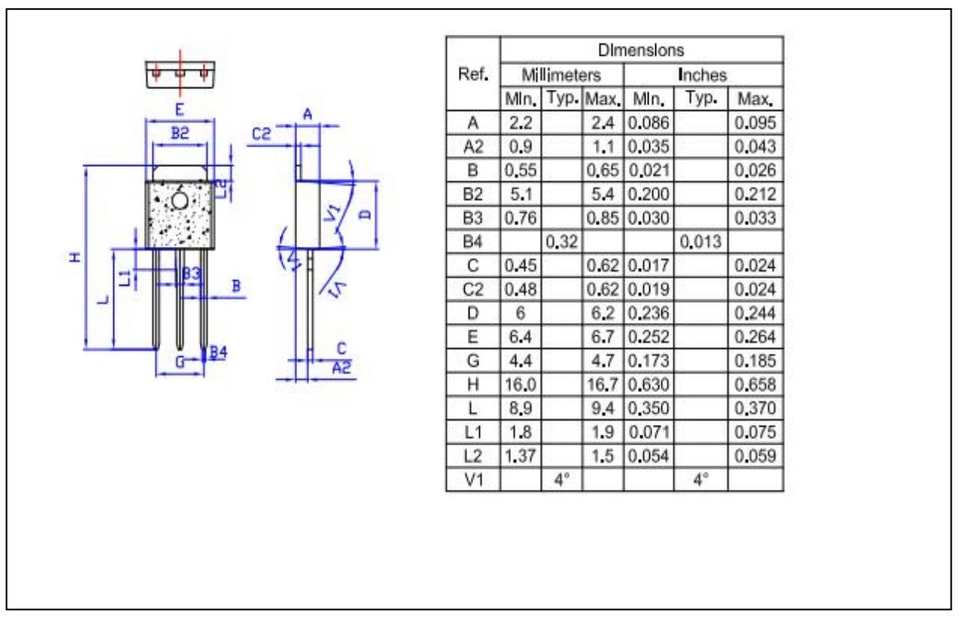

Medida da embalagem(TO-251)
Nenhum conteúdo adicional do produto está disponível.
