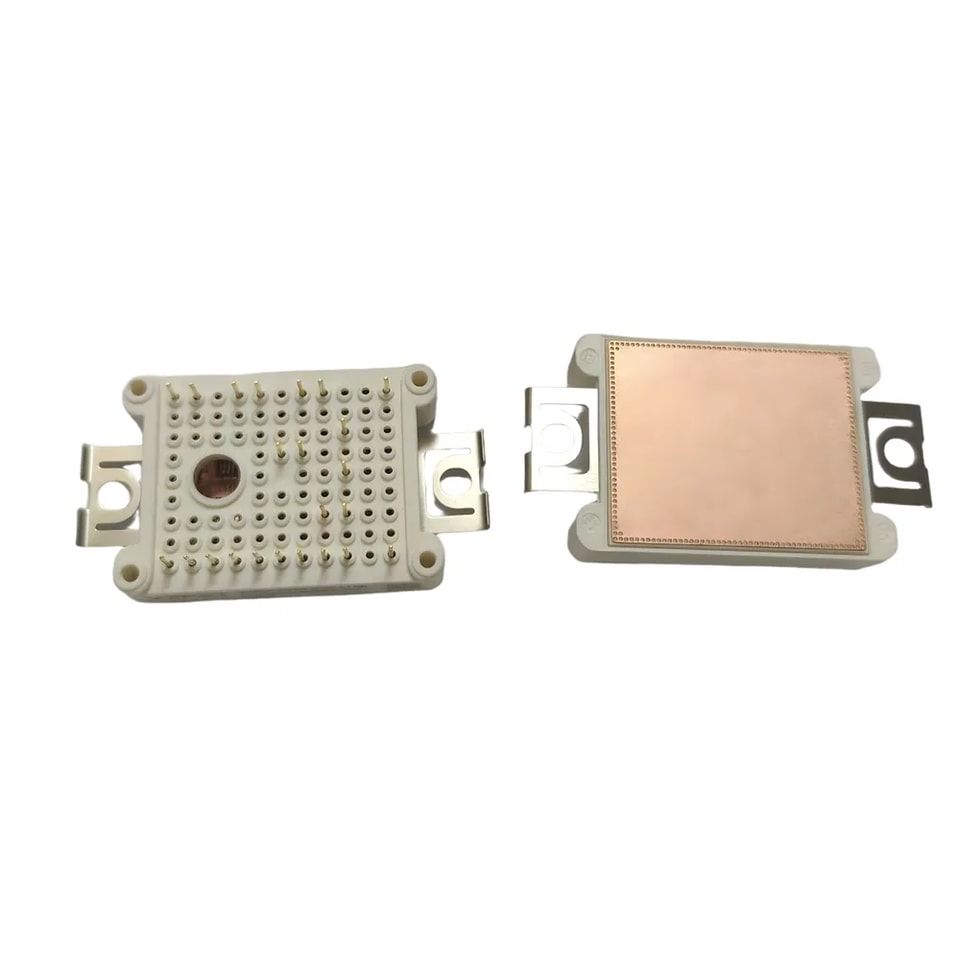

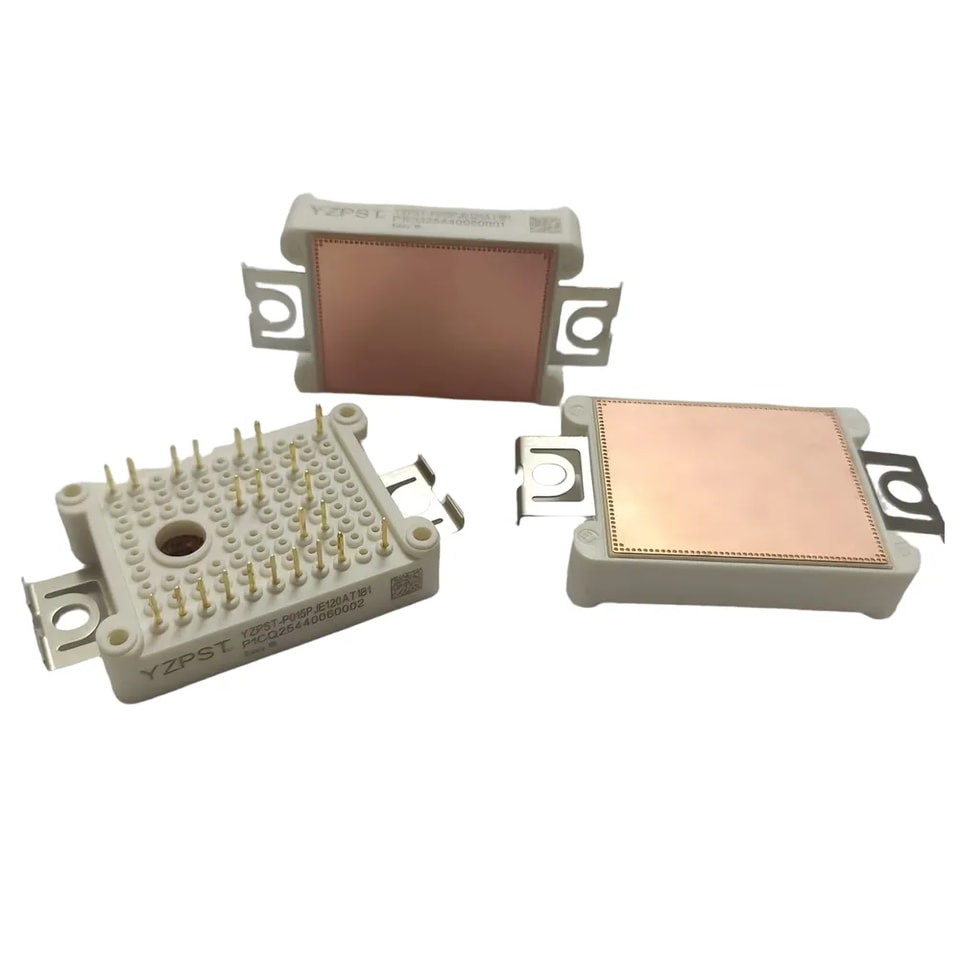

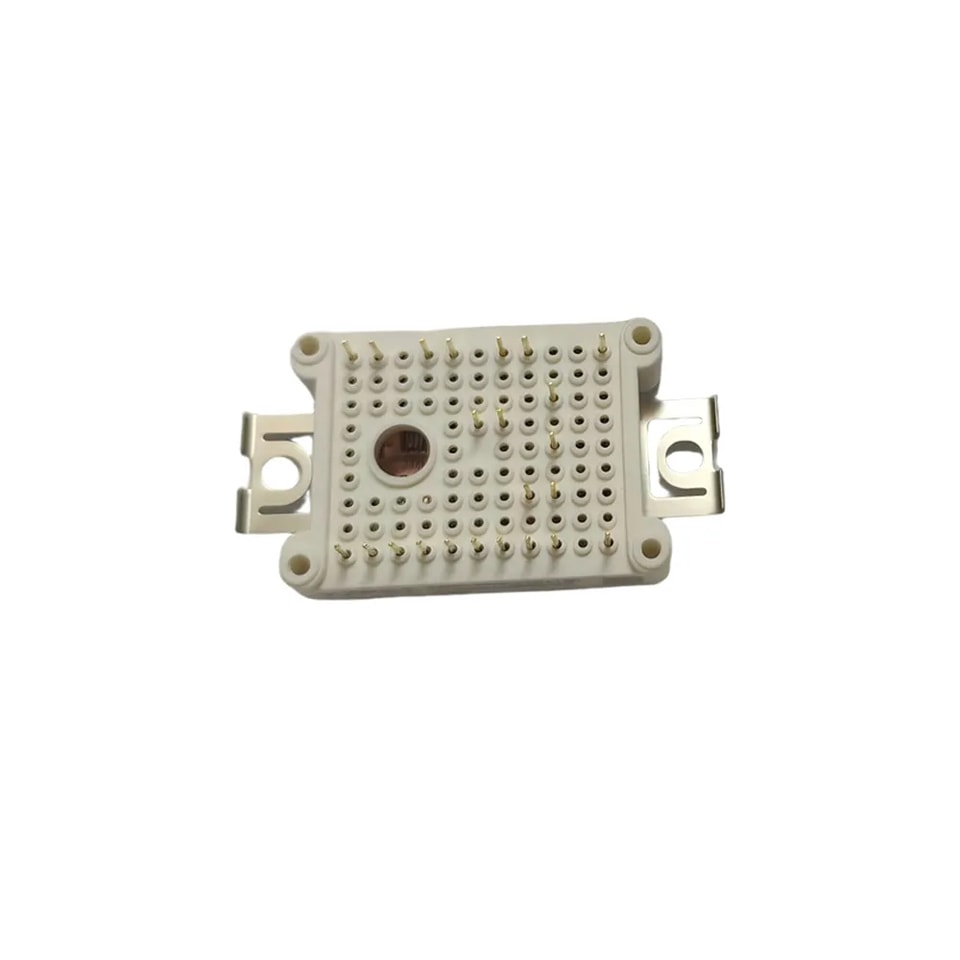

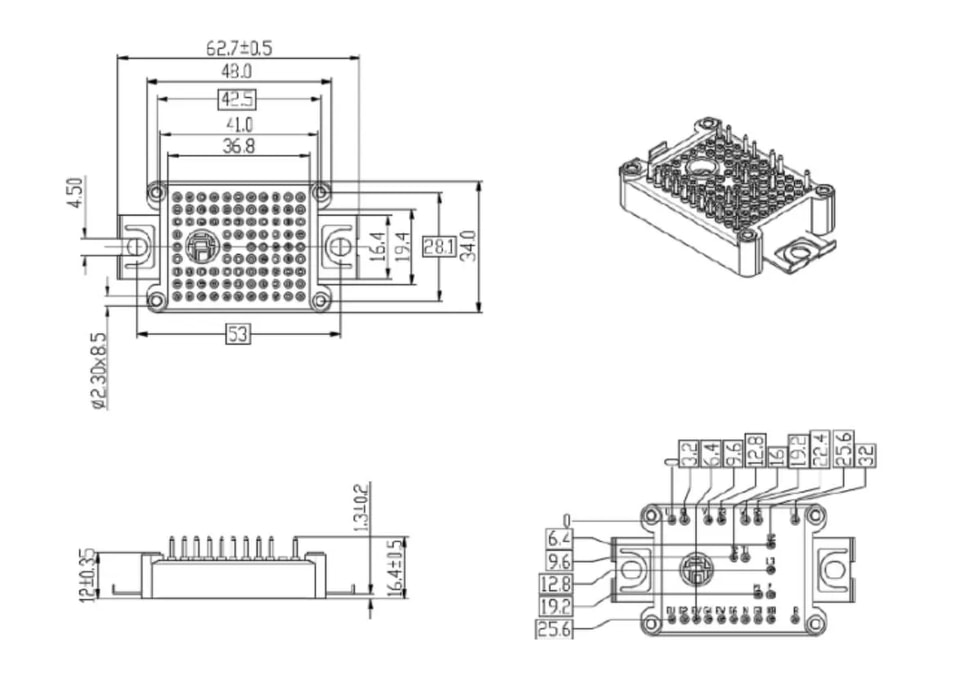

YZPST-P015PJE120AT1B1
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Inversor IGBT
Máximo Nominal Valores
Símbolo | Descrição | Condições | Valores | Unidade |
VcEs | Tensão coletor-emissor | TU=25℃ | 1200 | V |
VGES | Tensão de pico porta-emissor | T=25℃ | ±20 | V |
Ic | Contínua CC Coletor Corrente | Tc=100℃ | 15 | A |
cRM | Repetitivo Pico Coletor Corrente | tp=1ms | 30 | A |
Ptot | Dissipação total de potência | Tc=25℃,Tvjmax=175℃ | 130 | W |
Valores característicos
Símbolo |
Descrição |
Condições | Valores |
Unidade | ||
Mín. | Típ. | Máx. | ||||
VcE(sat) | Saturação coletor-emissor Tensão | VGE=15V,Ic=15A,TU=25℃ | --- | 2.12 | --- | V |
VGE=15V,Ic=15A,TU=125℃ | --- | 2.48 | -- | V | ||
VGEth) | Limiar da porta Tensão | VGE=VcE,Ic=0.48mA |
| 5.6 |
| V |
IcES | Corte coletor-emissor Corrente | VCE=1200V,VGE=0V | --- | --- | 1 | mA |
GES | Corrente de fuga gate-emissor Corrente | VGE=20V,VCE=0V | --- | --- | 100 | nA |
Cies | Entrada Capacitância |
VCE=25V,VGE=0V,f=1MHz | --- | 990 | --- | pF |
Coes | Saída Capacitância | --- | 85 | --- | pF | |
Cres | Transferência reversa Capacidade | --- | 36 | --- | pF | |
t(on) | Atraso de ligação Tempo |
VCE=600V VGE=±15V Ic=15A R₆=39Ω Indutivo Carga T₄=25℃ | --- | 38 | --- | ns |
t. | Ligação Subida Tempo | --- | 25 | --- | ns | |
tdof) | Atraso de desligamento Tempo | --- | 150 | --- | ns | |
t | Tempo de queda no desligamento | --- | 180 | --- | ns | |
Eon | Ligação Perda de comutação | --- | 1.11 | --- | mJ | |
Eof | Comutação de desligamento Perda | --- | 0.95 | --- | mJ | |
lsc | Curto-circuito dados | VGE≤15V,Vcc=800V tp≤10μs,TU=150℃ |
--- | 62 |
--- | A |
RithJC | TResistência térmica, junção à caixae | Por IGBT | --- | --- | 1.15 | K/W |
TvJop | Temperatura virtual da junçãoatura | Durante a comutação | -40 | --- | 150 | ℃ |
