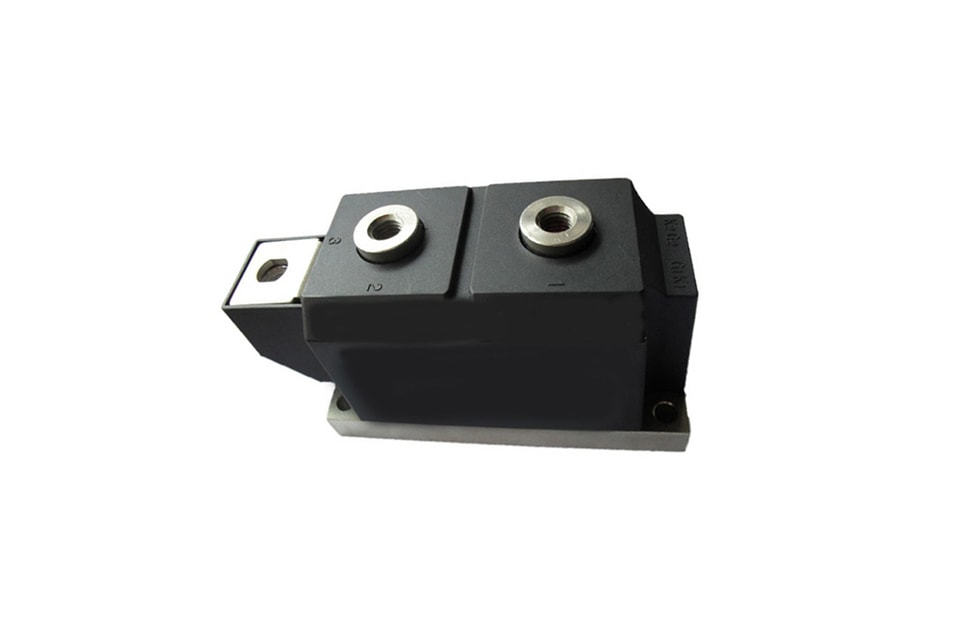

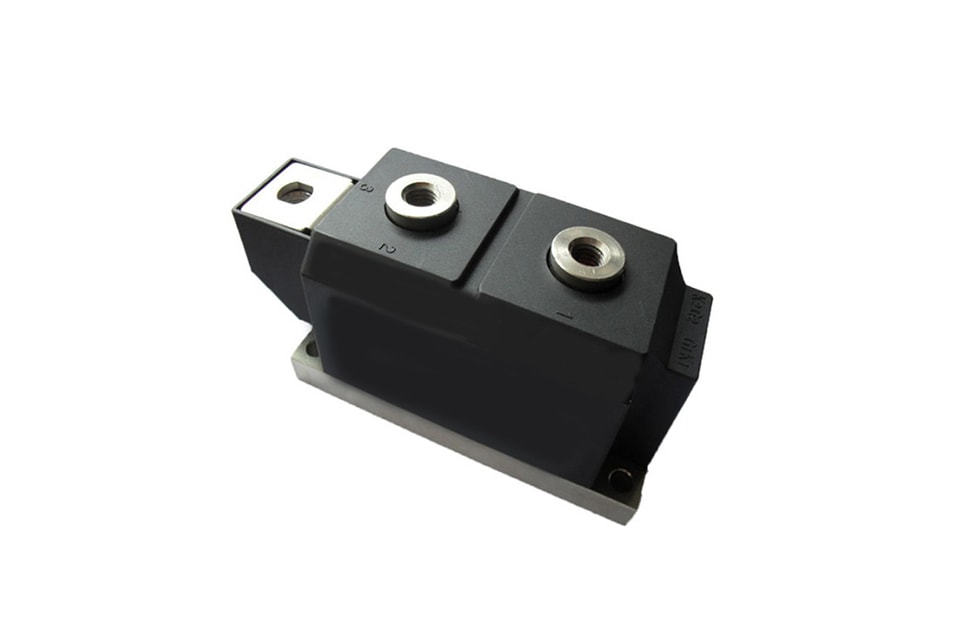

YZPST-MD3-800-44-N-D
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Características
· Transferência de calor através de base metálica isolada com cerâmica de óxido de alumínio
· Juntas brasadas para alta confiabilidade
Aplicações típicas
· Retificador para aplicações em acionamentos
· Retificadores para UBS
· Carregadores de baterias
BLOQUEANDO
Símbolo | Condição | Máximos | Unidade |
VRRM VRSM | Tj= Tj Máx. | 4400 4500 | V |
IRRM | Em VRRM，Monofásico，meia onda，Tj= Tj Máx. | 30 | mA |
VISOL | ca 50 Hz, RMS, 1 s/1 min | 3600/3000 | V |
CONDUZINDO
Símbolo | Condição | Máximos | Unidade |
IF(AV) | TC=85°C;180° senoide | 800 | A |
IF(RMS) | TC=85°C;180° senoide | 1256 | A |
IFSM | Tj= Tj Máx.; t = 10 ms (50 Hz); senoidal | 23000 | A |
I2t | Tj= Tj Máx.; t = 10 ms (50 Hz); senoidal | 2600 | kA2S |
VF(TO) | Tj= TjMáx. | 0.9 | V |
rF | Tj= TjMáx. | 0.37 | mΩ |
VFM | Corrente em estado ligado2512A，Tj=25°C | 1.77 | V |
Trr | Tj=125°C IF =120A –di/dt=1000A/usVR=1200V | - | ns |
Características elétricas
Símbolo | Condição | Máximos | Unidade |
Rth(j-c) | Por módulo | 0.025 | °C /W |
Rth(c-h) | Por módulo | 0.008 | °C /W |
Tj |
| -40 ~ + 150 | °C |
Tstg |
| -40 ~ + 125 | °C |
M | torque de montagem | 9 | Nm |
torque do terminal | 18 | Nm | |
W |
| - | g |
Para mais informações sobreMódulo de diodos faça o download do arquivo PDF acima chamado " YANGZHOU POSITIONING TECH CO Peças de tiristor e diodo de potência "
