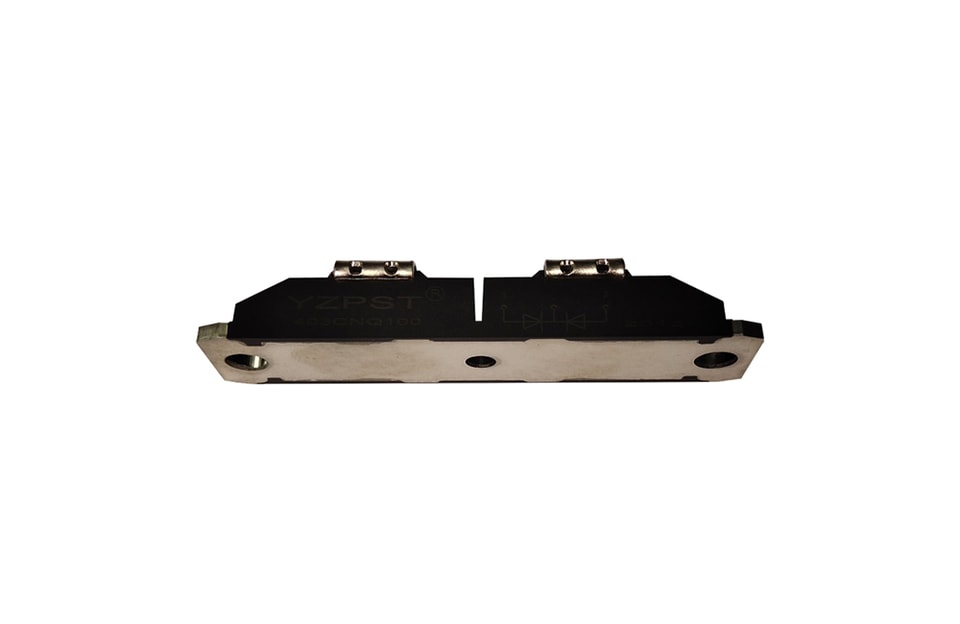

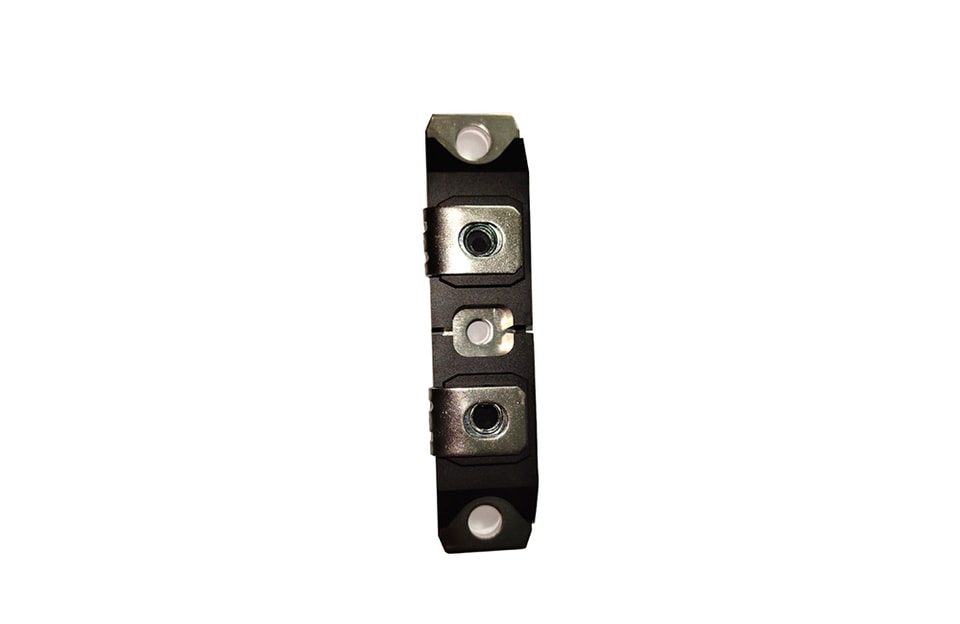

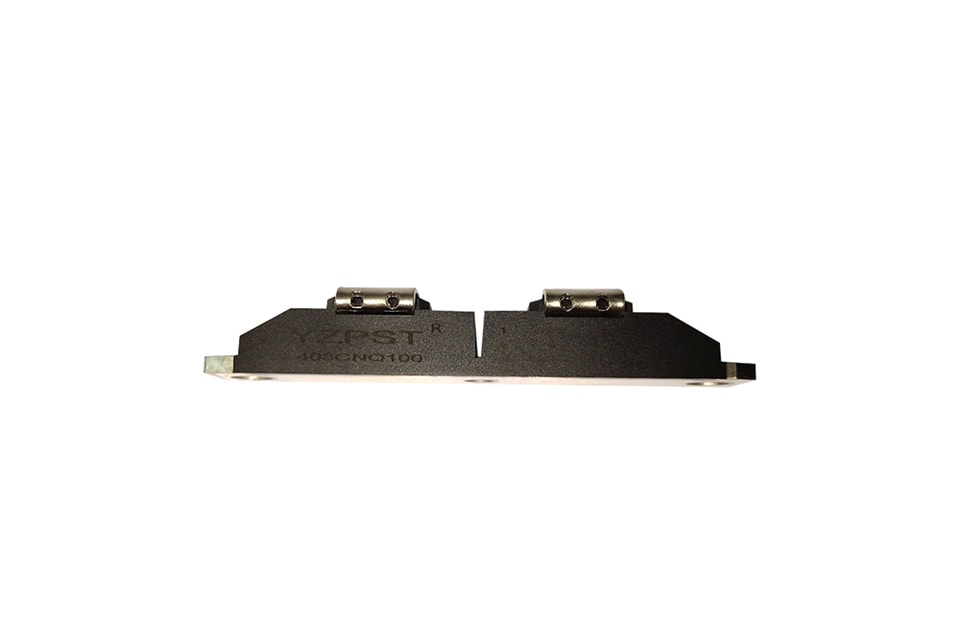

CARACTERÍSTICAS
Operação Tj de 175°C
Módulo de ponto central
Queda de tensão direta Lo
Operação de alta frequência
Anel de proteção para maior robustez e confiabilidade a longo prazo
Sem chumbo (Pb)
Projetado e qualificado para nível industrial
APLICAÇÕES TÍPICAS
Fontes de alimentação de comutação de alta corrente
Fontes de alimentação para banho galvânico
Sistema UPS
Conversores
Roda livre
Soldador
Proteção de bateria reversa
|
CLASSIFICAÇÕES DE VOLTAGEM |
|||
|
PARÂMETRO |
SÍMBOLO |
JDS400DK100 |
UNIT |
|
Tensão máxima de inversão CC |
V R |
100 |
V |
|
Tensão máxima de pico de trabalho inverso |
V RWM |
100 |
|
|
PRINCIPAIS CLASSIFICAÇÕES E CARACTERÍSTICAS |
|||
|
SÍMBOLO |
CARACTERÍSTICAS |
VALORES |
UNIT |
|
EU F(AV) |
Forma de onda retangular |
400 |
A |
|
V RRM |
|
100 |
V |
|
EU FSM |
T p =5us seno |
22000 |
A |
|
V F |
200A PK T J =125 ℃ (por perna) |
0.70 |
V |
|
T J |
Intervalo |
-55 a 175 |
℃ |
|
CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS |
|||||
|
PARÂMETRO |
SÍMBOLO |
CONDIÇÕES DE TESTE |
VALORES |
UNIT |
|
|
Máximo médio direto por perna
Corrente por dispositivo |
EU F(AV) |
ciclo de trabalho de 50% em T = 142ºC, forma de onda retangular |
200 |
A |
|
|
400 |
|||||
|
Corrente de surto não repetitiva máxima de um ciclo por perna |
EU FSM |
5 µs seno ou 3 µs pulso retangular e |
Após qualquer condição de carga nominal e com classificação V RRM Aplicado |
22000 |
A |
|
10 ms seno ou 6 ms pulso retangular |
2750 |
||||
|
Energia de avalanche não repetitiva por perna |
E AS |
TJ=25 ℃ ,IAS=13A,L=0.2mH |
16.5 |
mJ |
|
|
Corrente de avalanche repetitiva por perna |
EU AR |
Corrente decaindo linearmente para zero em 1 µs Frequência limitada pelo máximo VA de TJ=1.5xV típico |
1 |
A |
|
|
ESPECIFICAÇÕES ELÉTRICAS |
|||||
|
PARÂMETRO |
SÍMBOLO |
CONDIÇÕES DE TESTE |
VALORES |
UNIT |
|
|
Queda máxima de tensão direta por perna |
V F (1) M |
200A |
T J =25 ℃ |
0.8 |
V |
|
400A |
0,95 |
||||
|
200A |
T J =125 ℃ |
0.70 |
|||
|
400A |
0,85 |
||||
|
Corrente máxima de vazamento reverso por perna |
EU RM (1) |
T J =25 ℃ |
V R =Tensão nominal R |
2,5 |
mA |
|
T J =125 ℃ |
40 |
||||
|
Capacitância máxima de junção por perna |
C T |
V R = 5 VDC (faixa de sinal de teste 100 kHz a 1 MHZ) 25°C |
4150 |
pF |
|
|
Indutância em série típica por perna |
L S |
Do topo do furo do terminal ao plano de montagem |
6.0 |
nH |
|
|
Taxa máxima de variação de tensão |
dV/dt |
V nominal R |
10000 |
V/µs |
|
