YZPST-MAC97A8
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
P/N:YZPST-MAC97A6 97A8 Triacs
Característica
Dispositivos triacs de silício com projeto sensível
Tipo P com isolamento por difusão
Tecnologia mesa passivada com vidro
Verso em metal multicamada
Aplicação típica
Controlador de aquecimento;controlador de dimerização
Controle de lâmpadas;Eletrodomésticos
Encapsulamento
TO-92 SOT-89
Especificação principal (Tj=25℃）
| Tipo | Conteúdo | Valor | Unidade | |
| IT(RMS) | Nominal RMS em condução Corrente | 0.8 | A | |
| Em bloqueio/reverso repetitivo pico tensão | MAC97A6 | 400 | V | |
| VDRM/VRRM | ||||
| MAC97A8 | 600 | V | ||
| ITSM | Não repetitivo em condução surto corrente do coletor | 8 | A | |
Especificação limitada
| Tipo | Especificações e condições | valor | unidades | |
| IT(RMS) | Corrente nominal RMS em condução Tterminal≤50℃ | 0.8 | A | |
| Pico repetitivo em bloqueio | 400 | V | ||
| tensão Tj=25℃ | MAC97A6 | |||
| VDRM/VRRM | Pico reverso repetitivo | 600 | V | |
| tensão Tj=25℃ | MAC97A8 | |||
| ITSM | Não repetitivo em condução surto corrente do coletor senoide 50 Hz,um ciclo TC=25℃ | 9 | A | |
| I2t | Fusível corrente do coletor (tp=10ms) | 0.45 | A2S | |
| IGM | Corrente de pico do gate | 1 | A | |
| PGM | Potência de pico do gate | 1 | W | |
PG(AV) |
Potência média do gate |
0.1 |
W |
di/dt |
Taxa crítica de elevação da tensão em condução (ITM=1 A, IG=0,2 A, dIG/dt=0,2 A/μS, Tj=110℃) |
20 |
A/μS |
Tstg Tj | Temperatura de armazenamento Temperatura de junção | -40--+150 -40--+110 |
℃ |

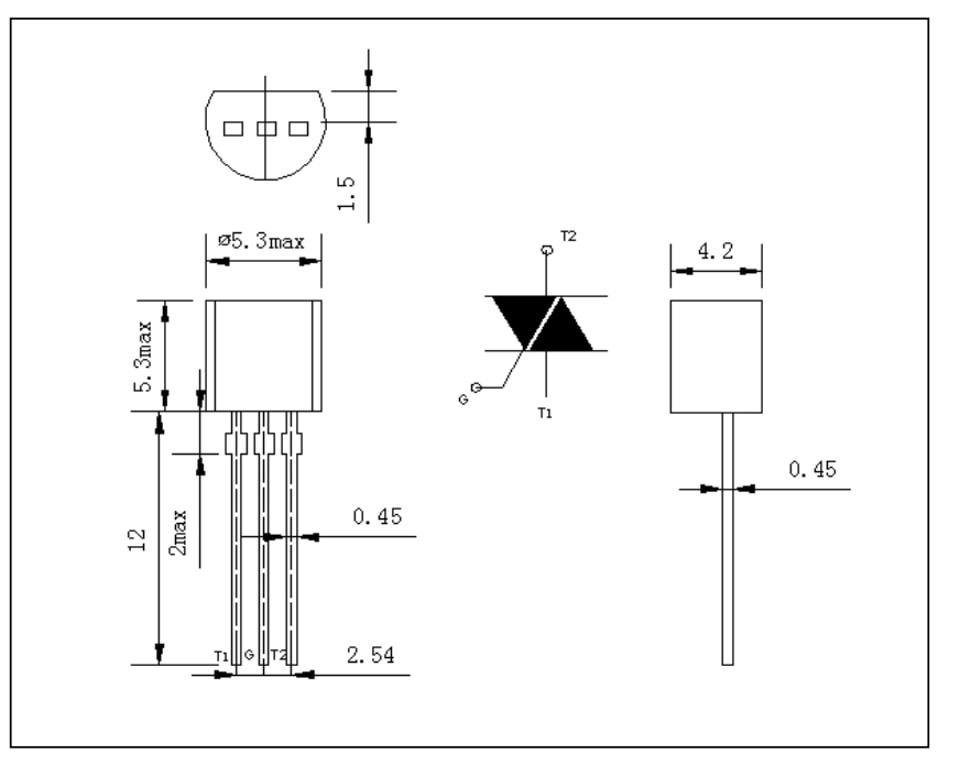

Desenho do encapsulamento TO-92：
