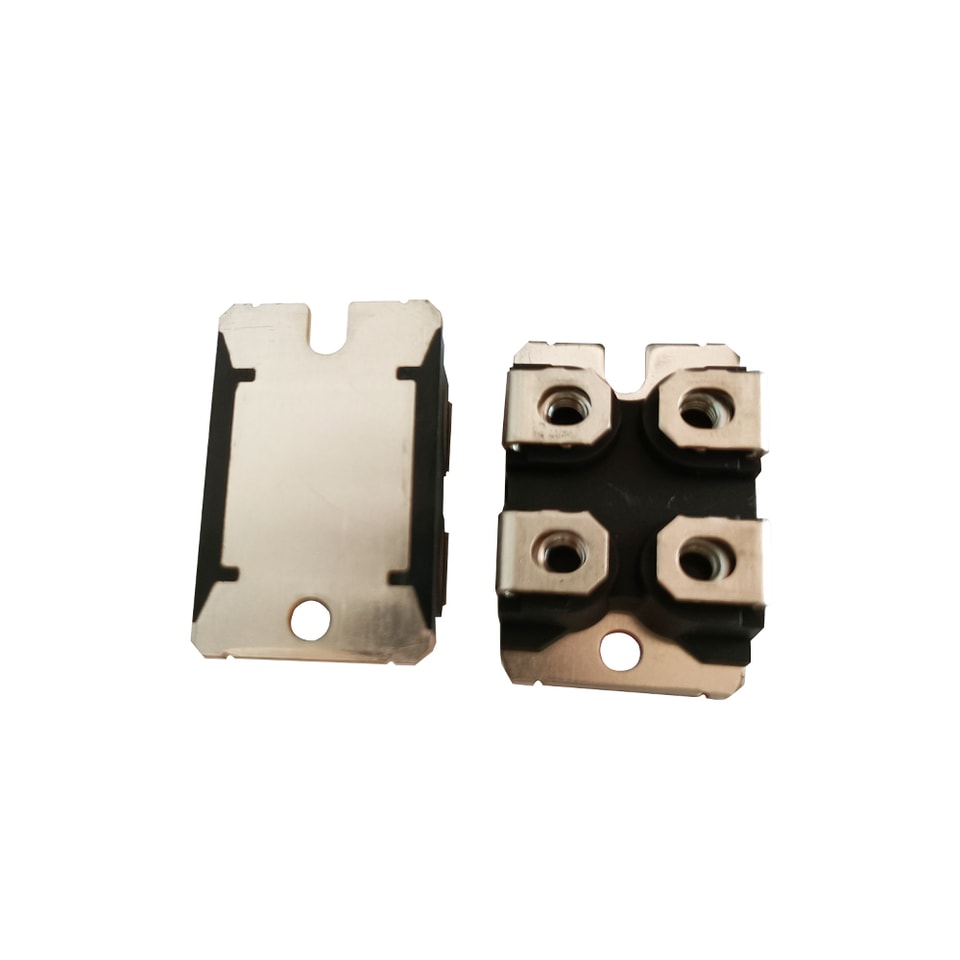

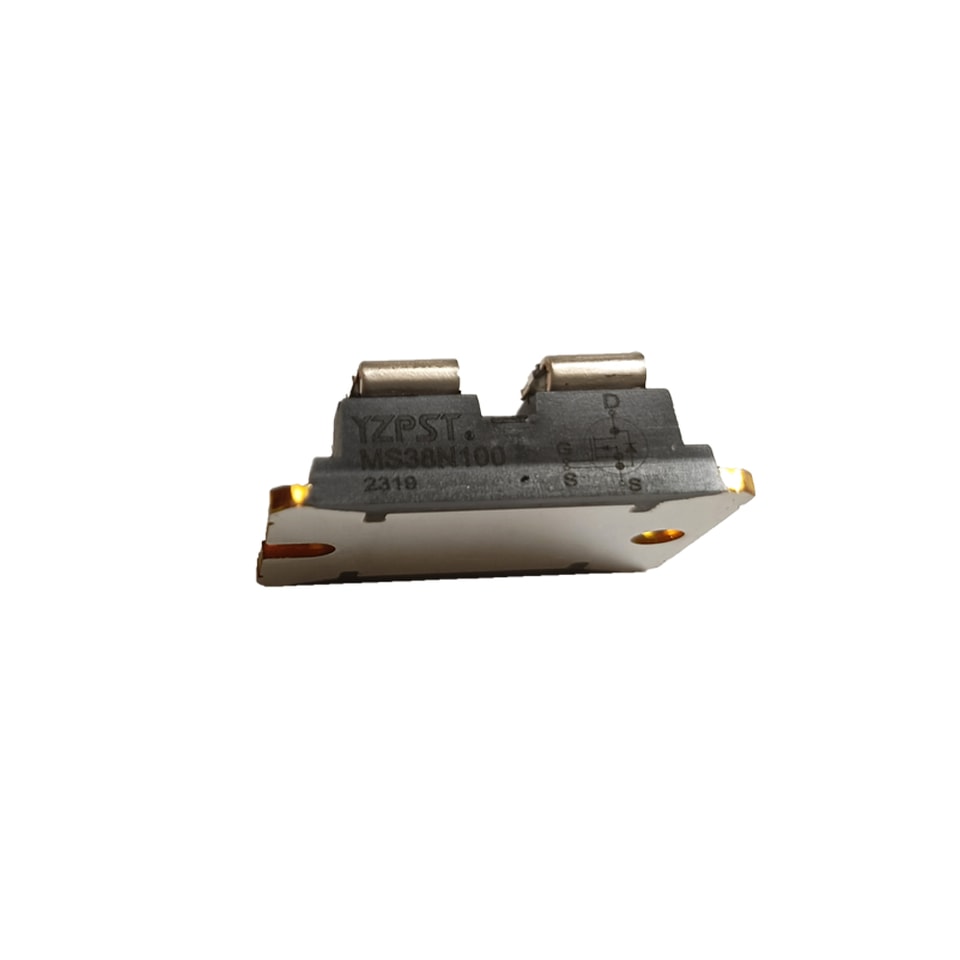

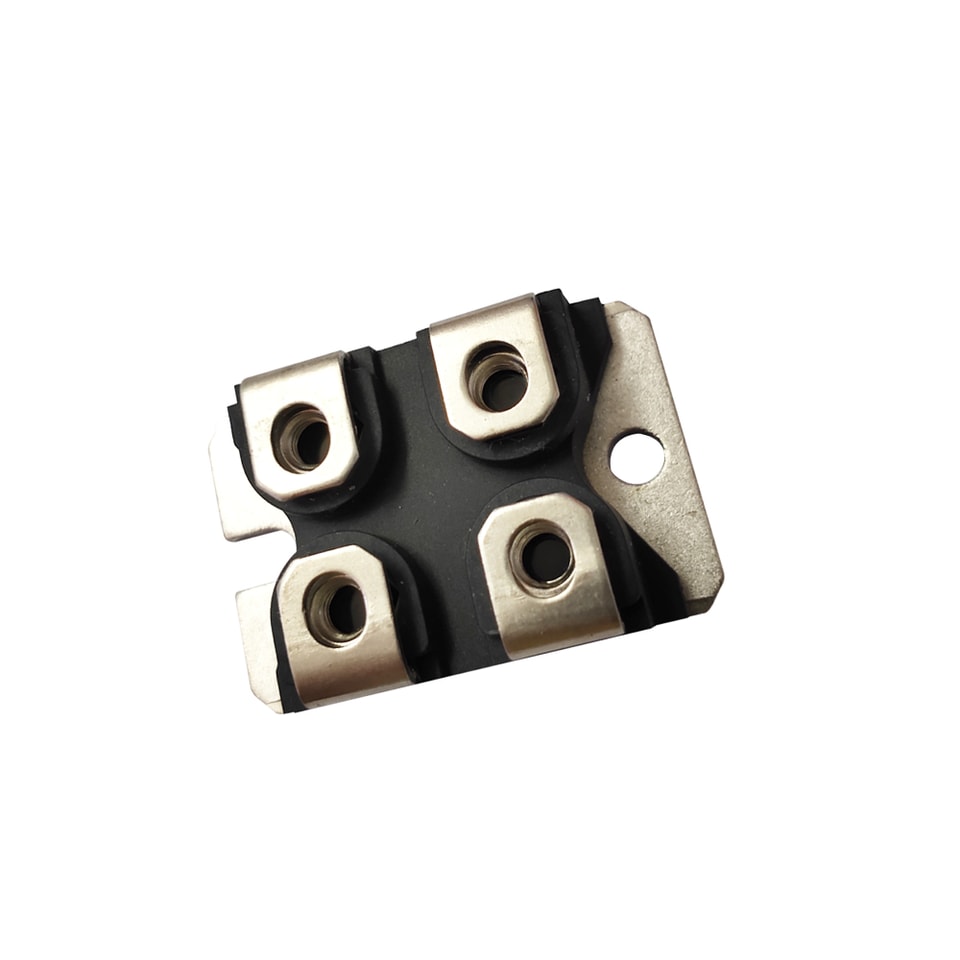

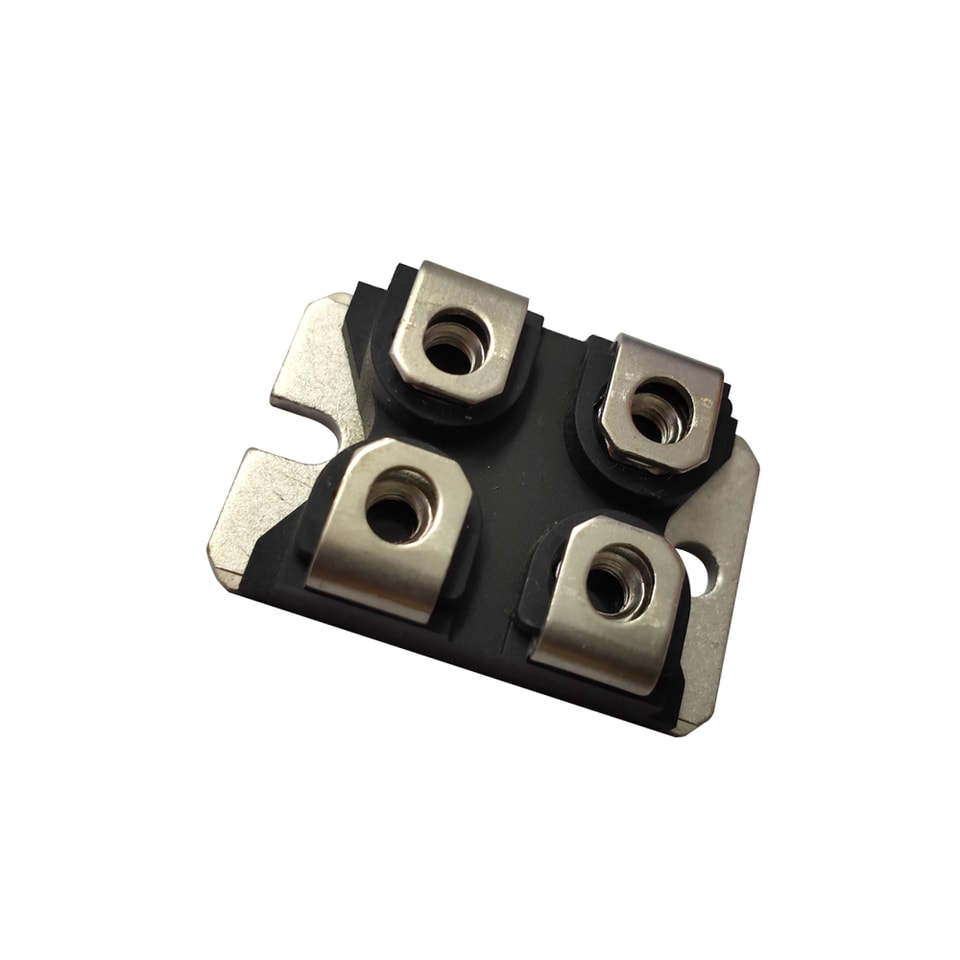

YZPST-MS38N100
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
MOSFET de potência
Modo de realce de canal N
Retificador intrínseco rápido
VDSS = 1000V
ID25 = 38A
RDS(on)≤ 210mΩ
trr≤ 300ns
Características
Pacote padrão internacional
Baixa resistência intrínseca de gate

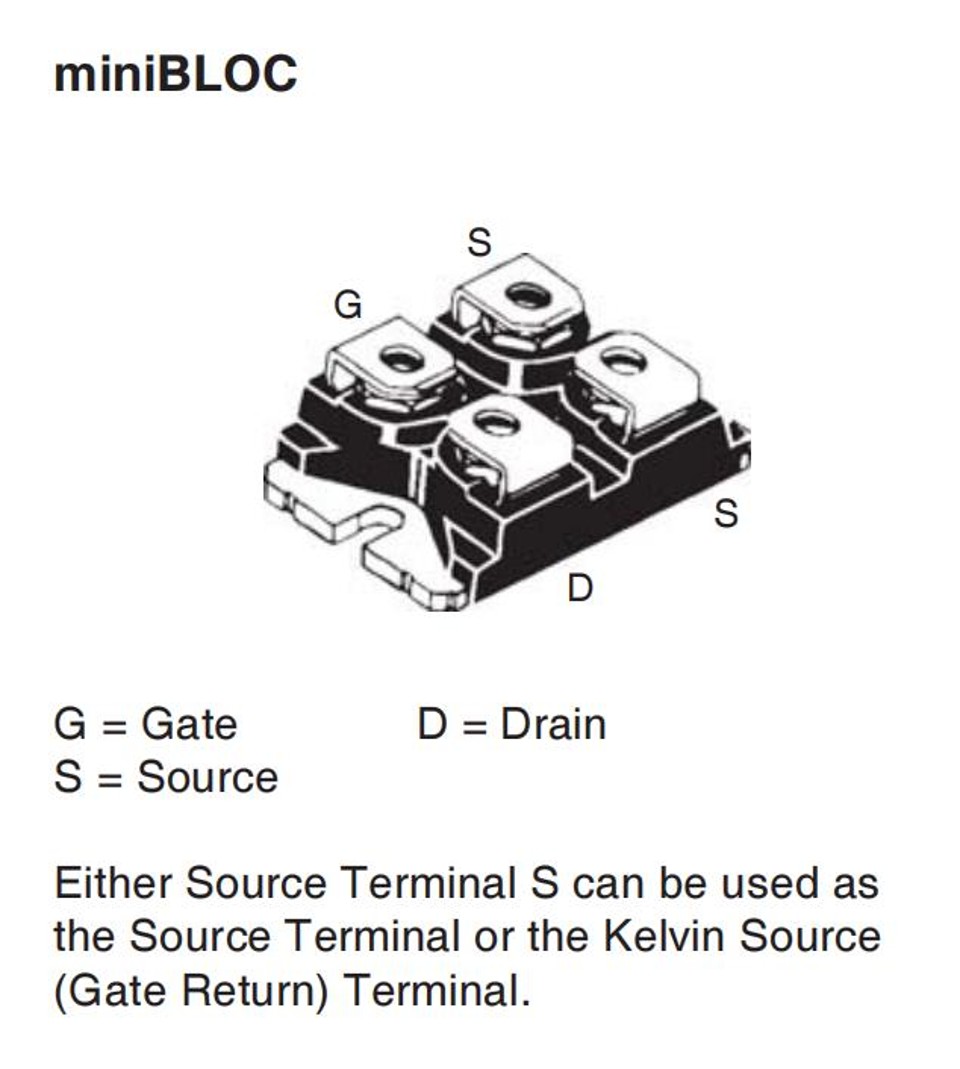

miniBLOC com isolamento em nitreto de alumínio
Baixa indutância do encapsulamento
Retificador intrínseco rápido
Baixo RDS(on) e QG
Vantagens
Alta densidade de potência
Fácil de montar
Economia de espaço
Aplicações
Conversores DC-DC
Carregadores de bateria
Fontes de alimentação comutadas e ressonantes
Controle de motor CA
Aplicação de comutação de potência em alta velocidade
| Símbolo | Condições de teste | Valores máximos | |
| VDSS | TJ = 25℃ a 150℃ | 1000 | V |
| VDGR | TJ = 25℃ a 150℃, RGS = 1MΩ | 1000 | V |
| VGSS | Contínua | ±30 | V |
| VGSM | Transitório | ±40 | V |
| ID25 | TC = 25℃ | 38 | A |
| IDM | TC = 25℃, largura de pulso limitada por TJM | 120 | A |
| A | TC = 25℃ | 19 | A |
| EAS | TC = 25℃ | 2 | J |
| dv/dt | IS < IDM, VDD < VDSS, TJ < 150℃ | 20 | V/ns |
| PD | T = 25℃ | 1000 | W |
| TJ | -55 ... +150 | ℃ | |
| TJM | 150 | ℃ | |
| TSTG | -55 ... +150 | ℃ | |
| VISOL | 50/60 Hz, RMS, t = 1 minuto | 2500 | V~ |
| I ISOL ≤ 1 mA, t = 1 s | 3000 | V~ | |
| MD | Torque de montagem da placa base | 1.5/13 1.3/11.5 | Nm/lb.in Nm/Ib.in |
| Torque de conexão dos terminais | |||
| Peso | 30 | g |

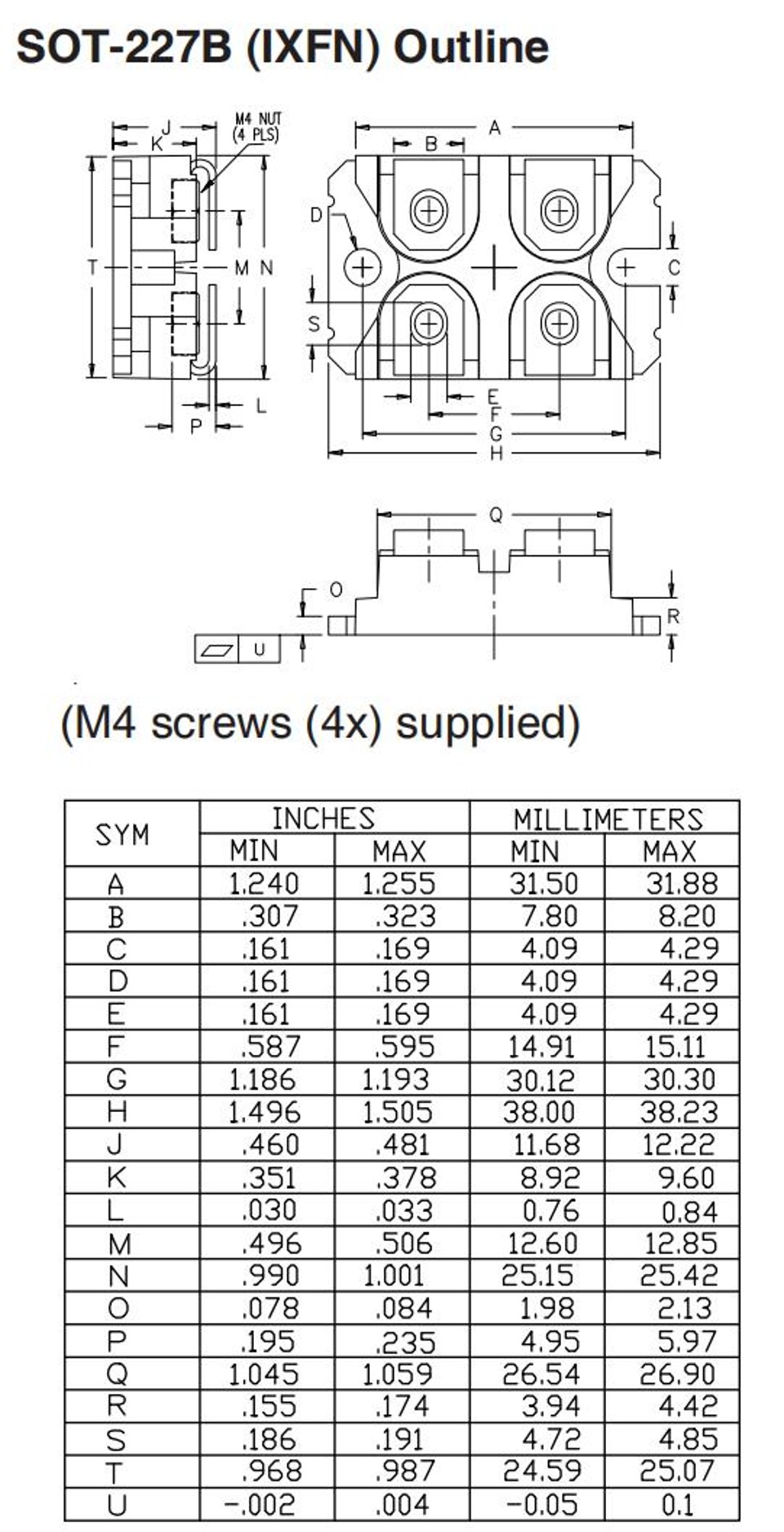

Dimensões SOT-227B (IXFN)
