Amostra Descrição	Protetor contra surtos (SPD)		Modelo Especificações	YZPST-T1-SPC/240
O instrumento de teste utilizado desta vez o instrumento é usado desta vez	Testador de MOV (10/350)、（8/20）bancada de teste de corrente de raio		UR	75%
			Temperatura	25℃
projeto	classificação	valor medido
Produto de teste L-PE linha-linha, tensão ± e corrente de fuga ±	490±10% V ≤20μA	Produto: L-PE, + 490 V, + 4,96 μA; - 488 V, - 4,89 μA;
Na linha L-PE do produto, é aplicada corrente de impulso （8/20μs）±2,0 kA, ±4,0 kA, ±20,0 kA, pressão residual Ur do produto de teste.	In=20 kA	L-PE Produto: +2,0 kA, Ur=0,48 kV; -2,0 kA, Ur=-0,51 kV; +4,0 kA, Ur=0,71 kV; -4,0 kA, Ur=-0,68 kV; +20,0 kA, Ur=1,15 kV; -20,0 kA, Ur=-1,1 kV;
Iimp na linha L-PE do produto aplique corrente máxima de descarga （10/350μs）Iimp =12,5 kA, capacidade de fluxo do produto de teste.	Iimp 12,5 kA	Sem cintilação, normal
Na linha L-PE do produto aplique corrente máxima de descarga （8/20 μs）Imax=140 kA, capacidade de fluxo do produto de teste	Imax 140 kA	Sem cintilação, normal.
Observações	Os equipamentos e os equipamentos usados para esta aplicação estão dentro do prazo de validade da avaliação/calibração.
Engenheiro de teste:

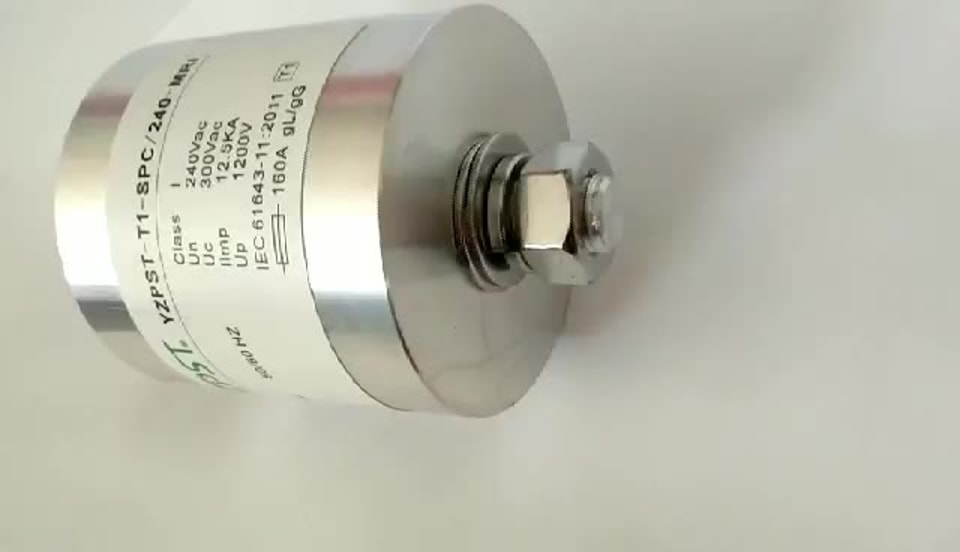

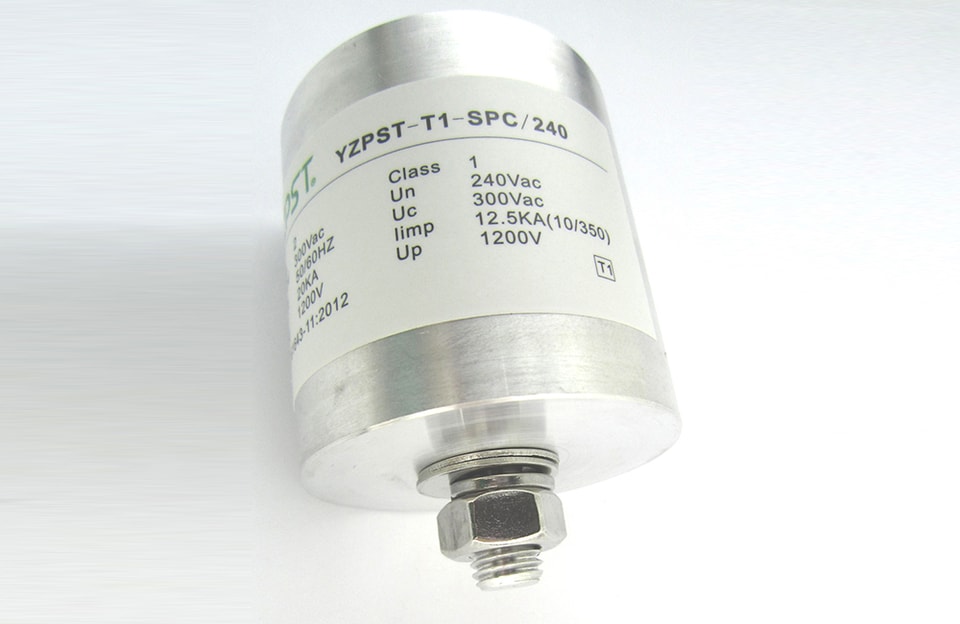

Descrição da amostra	Protetor contra surtos (SPD)	Especificações	YZPST-T1-SPC/240
Unidade de teste		Nº do item	CP70B
Unidade de produto		Categoria de teste	Teste pontual
Itens de teste	Qualidade da aparência: a). A superfície externa deve ser lisa, limpa, sem rachaduras e sem cortes. b). O logotipo deve estar completo e nítido, a grafia deve estar completa e clara, a durabilidade deve ser adequada e o conteúdo deve atender ao requisito. 2. No produto de teste da linha L-PE, realize a detecção dos valores de tensão positiva e negativa V, e a detecção dos valores de corrente de fuga positiva e negativa μA 3. Na amostra L-PE, aplicou-se a corrente de surto (8/20 μs), ±2,0 kA, ±4,0 kA, ±20,0 kA, e a pressão residual do produto de teste Ur 4. Na linha L-PE do produto, aplique a corrente máxima de impulso (10/350 μs) Iimp = - 12,5 kA, capacidade de corrente do produto em teste 5. Na linha L-PE do produto, aplique a corrente máxima de descarga (8/20 μs); Imax = - 140 kA, capacidade de corrente do produto em teste. 6. Determinar o nível de proteção do produto Up. 7. Teste online por 8 horas

Para mais informações sobre o dispositivo de proteção contra surtos YZPST, faça o download do arquivo PDF acima chamado "YZPST-（certificado de qualidade） SPD"
