Diodo retificador de recuperação ultrarrápida e suave FRD60B20
P/N:YZPST-FRD60B20
● DESCRIÇÃO:
O FRD60B20 é um diodo retificador de recuperação ultrarrápida e suave. Possui as características de baixa tensão direta, baixa corrente de fuga, baixa perda de potência, maior confiabilidade em sistemas e conformidade com a norma RoHS.

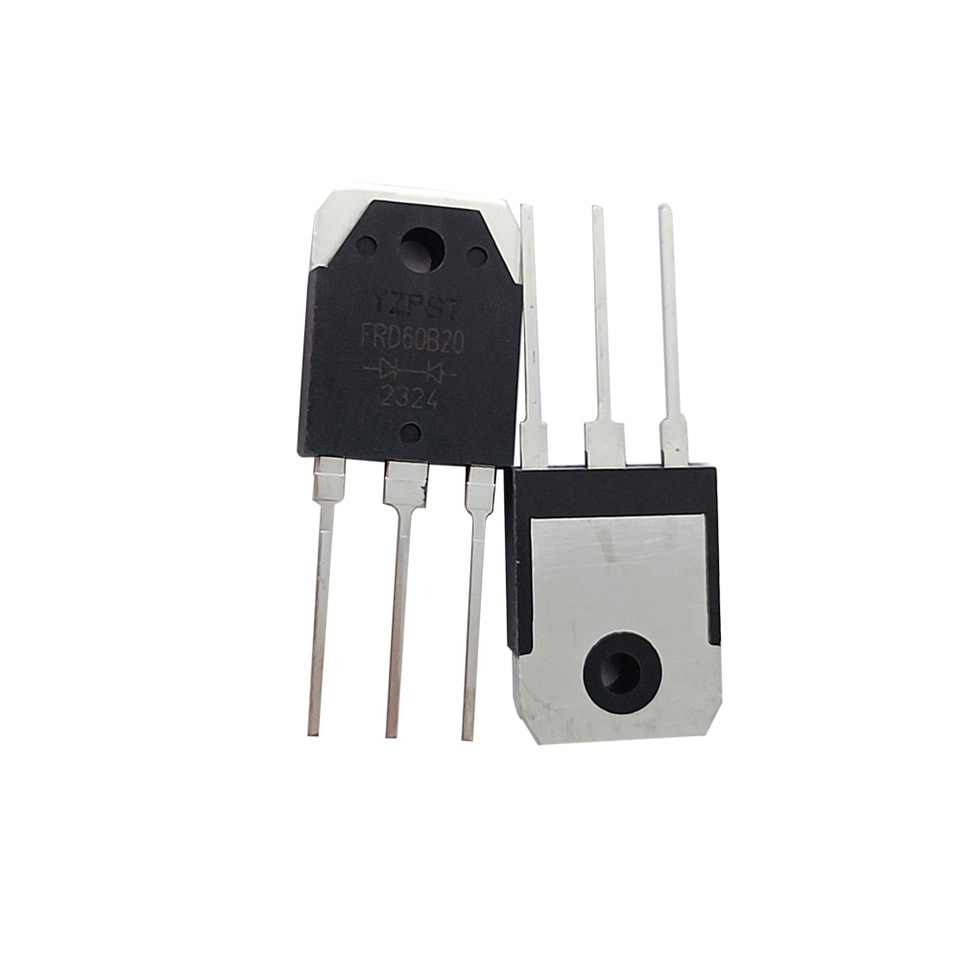

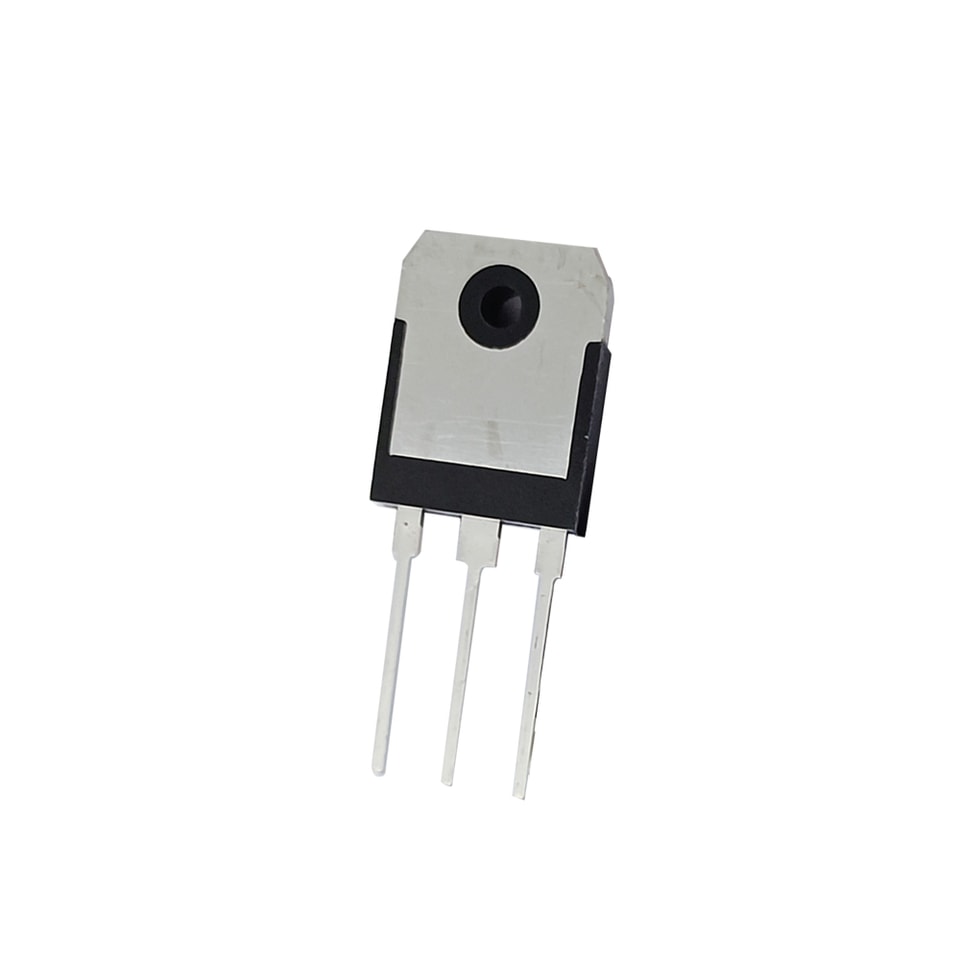

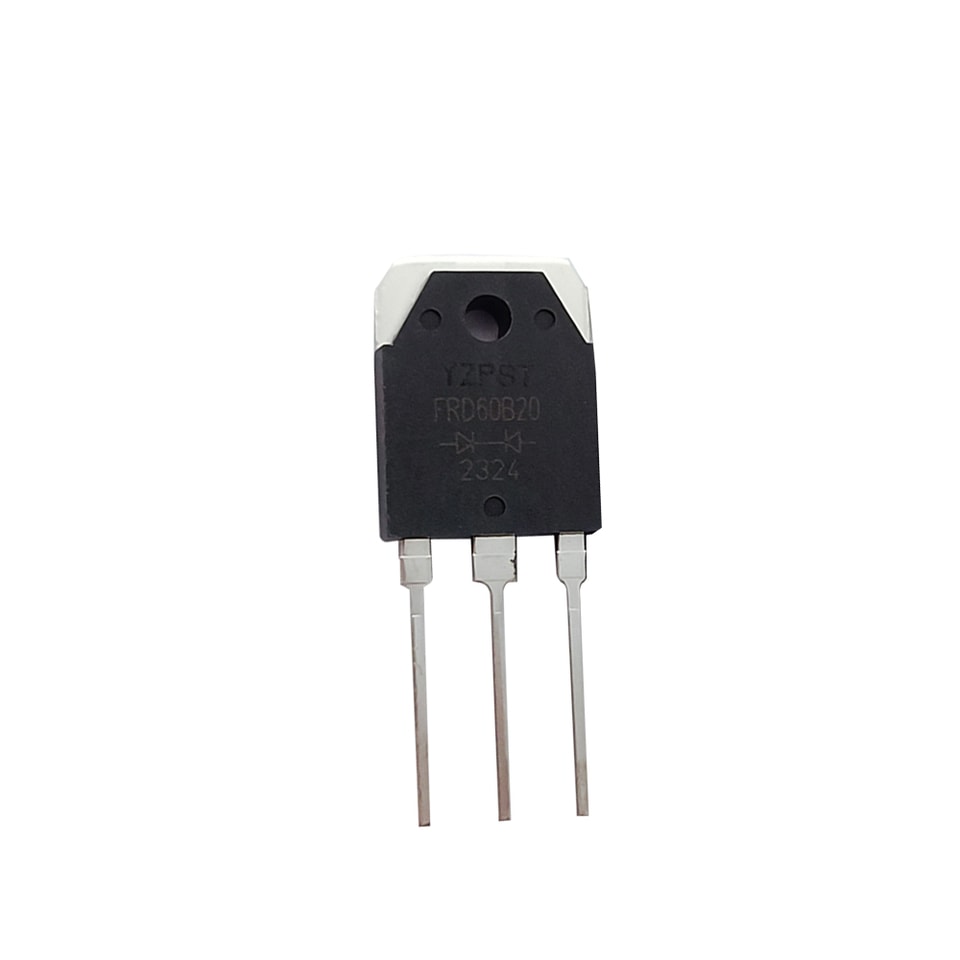

Diodo retificador de recuperação ultrarrápida e suave TO-3PN FRD60B20
CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS Classificações (a 25℃ de temperatura ambiente, salvo indicação em contrário.)
| Símbolo | Parâmetro | Valor | Unidade |
| VR | Tensão reversa máxima em corrente contínua | ||
| VRRM | Tensão reversa repetitiva de pico máxima | ||
| VRWM | Tensão reversa de pico de trabalho | 200 | V |
| IF(AV) | Contínua direto corrente do coletor ，TC= 110℃ | 60 | |
| IFSM | Único pulso direto corrente do coletor ，TC=25℃ | 600 | A |
| TJ,TSTG | Operação e Temperatura de armazenamenre Range | -55 a +175 | °C |
CARACTERÍSTICAS ELÉTRICAS (a 25℃ de temperatura ambiente, salvo indicação em contrário)
| Símbolo | Parâmetro | Condição de teste | Valor | Unidade | ||
| MÍN | TIPO | MAX | ||||
| VBR | Tensão de ruptura reversa | IR= 100µA | 200 | |||
| I F =30A | 0.96 | 1.15 | ||||
| VF | Tensão direta | I F =30A, Tj = 125℃ | 0.86 | 1 | V | |
| VR =200V | 20 | |||||
| IR | Corrente de fuga reversa corrente do coletor | Tj = 150℃, VR =200V | 200 | uA | ||
| I F =0.5A, I R = 1A, | 35 | |||||
| trr | Tempo de recuperação reversa | I RR =0,25A | ns | |||
| I F = 1A,VR =30V, di/dt =200A/us | 23 | 35 | ||||

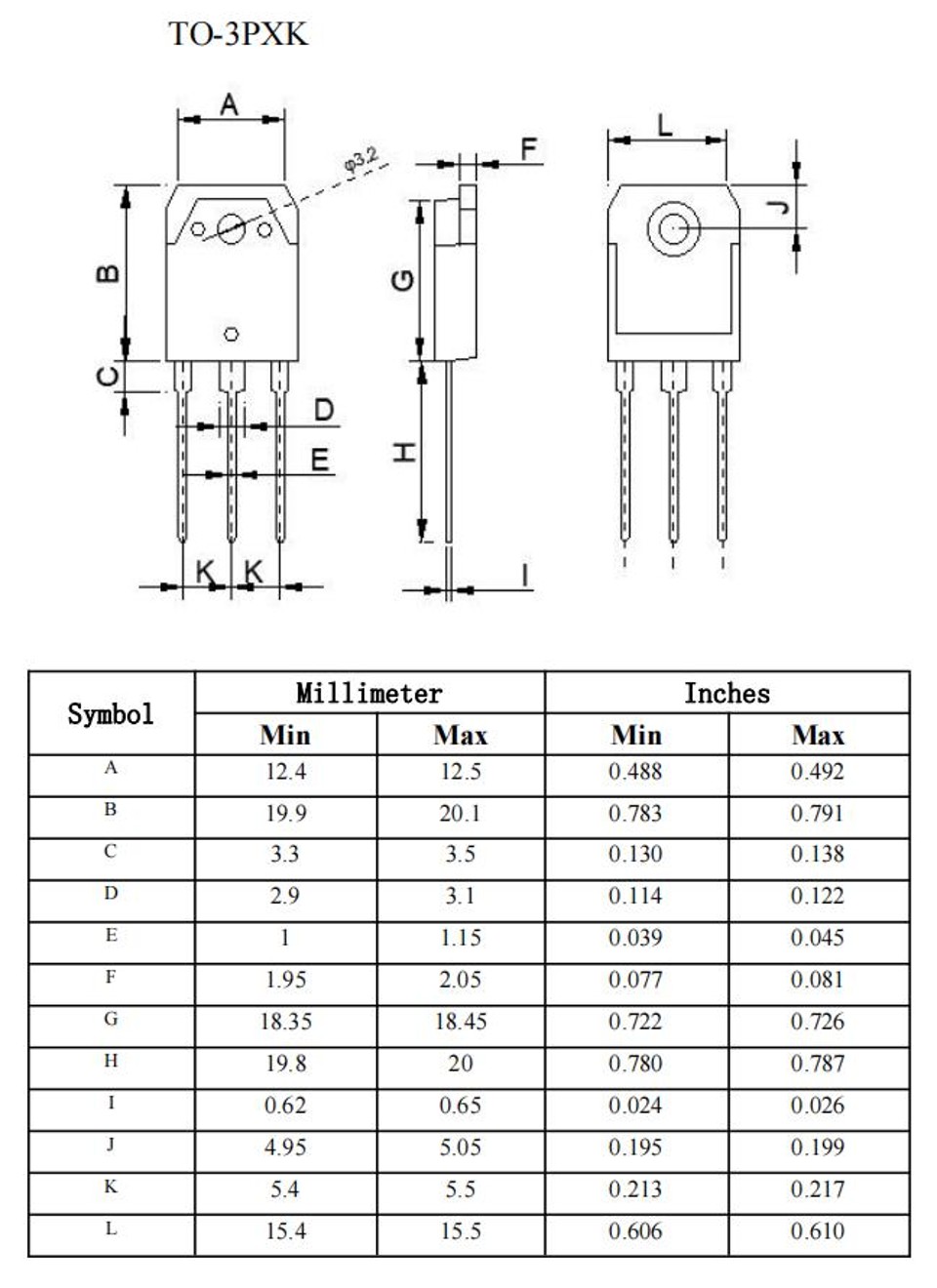

DADOS MECÂNICOS DO ENCAPSULAMENTO
