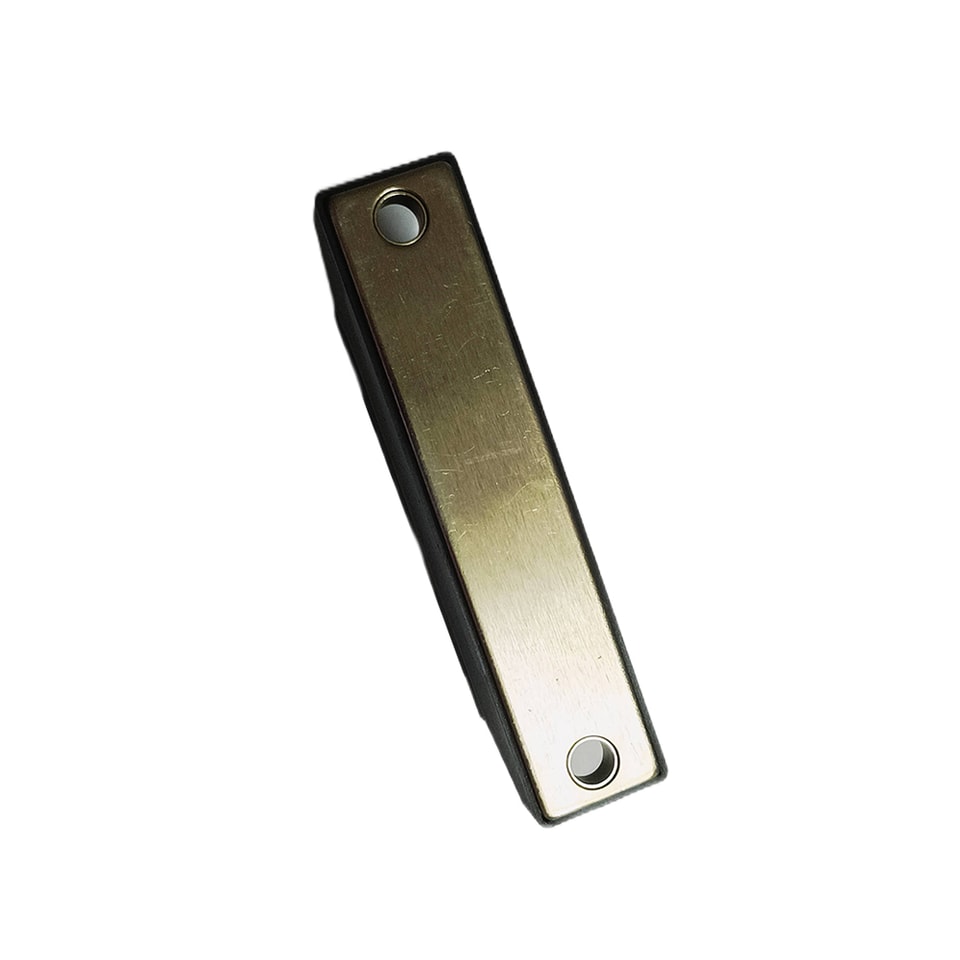

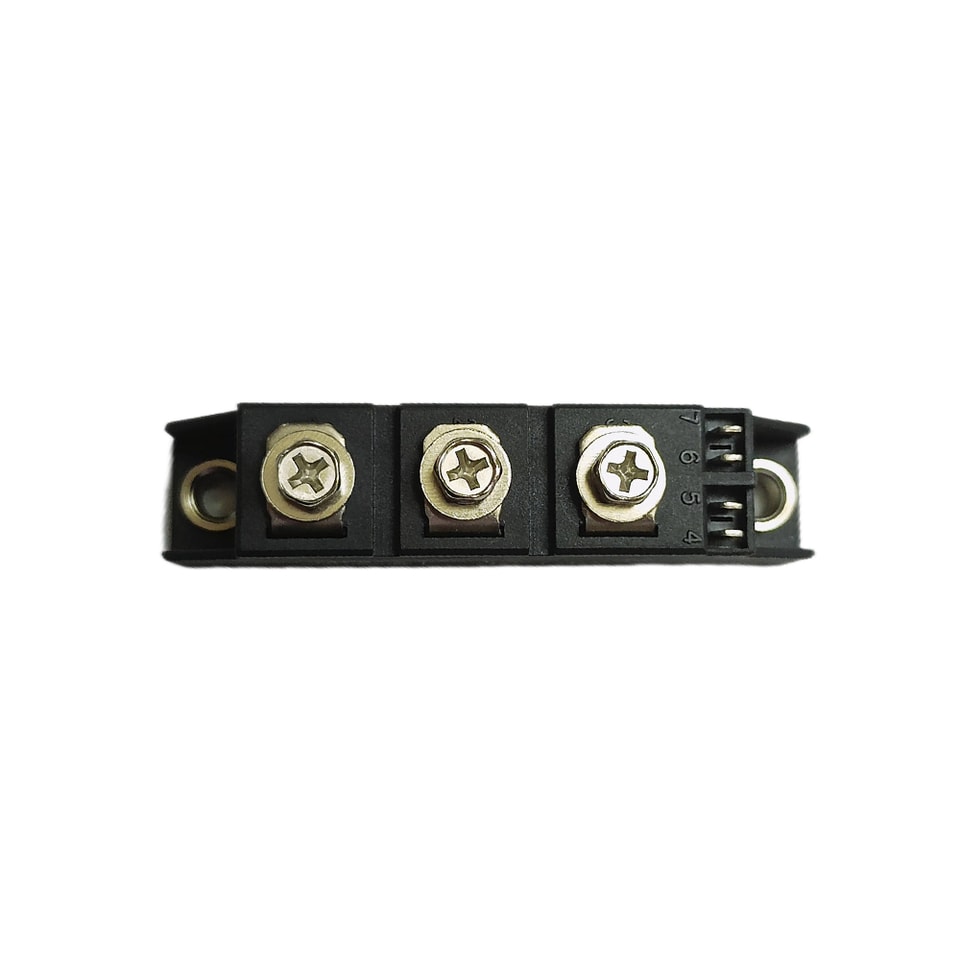

YZPST-SKKT106B-16E
YZPST-SKKT106B-16E
Características
- Transferência de calor através da placa de base metálica isolada de cerâmica de nitreto de alumínio
- Contatos de pressão de metal precioso para alta confiabilidade
- Tiristor com amplificação de porta
Aplicações Típicas
- Controle de motor DC
- Iniciadores de motor AC
- Controle de temperatura
- Dimmer de luz profissional
YZPST-SKKT106B-16E
Características
- Transferência de calor através da placa de base metálica isolada de cerâmica de nitreto de alumínio
- Contatos de pressão de metal precioso para alta confiabilidade
- Tiristor com amplificação de porta
Aplicações Típicas
- Controle de motor DC
- Partidas de motor AC
- Controle de temperatura
- Diminuição profissional da luz
|
VDRM |
VRRM |
VRSM |
|
1600V |
1600V |
1700V |
|
Símbolo |
Condições |
Valores |
Unidades |
|
IT(AV)
IRMS |
sin. 180; TC=85°C |
106
180 |
A |
|
ITSM I2t |
Tvj=25°C; 10ms Tvj=25°C; 8.3 10ms |
2250 25 |
A KA2s |
|
VT IDD IRD |
Tvj=25°C; IT=300A Tvj=130°C; VRD=VRRM; VDD=VDRM |
max. 1.65
max. 20 |
V
mA |
|
tgd tgr |
Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM |
1 2 |
μs |
|
(di/dt)cr (dv/dt)cr tq IH IL |
Tvj=130°C Tvj=130°C Tvj=130°C Tvj=25°C; typ. /max. Tvj=25°C; RG=33Ω; typ. /max. |
max. 150 max. 1000 100 250 600 |
A/ μs V/ μs μs mA mA |
|
VGT IGT VGD IGD |
Tvj=25°C; d.c. Tvj=25°C; d.c. Tvj=130°C; d.c. Tvj=130°C; d.c. |
min.1.0 min.35 max. 0.25 max.6 |
V mA V mA |
|
Rth(j-c) Rth(c-s) Tvj Tstg |
por tiristor / por módulo por tiristor / por módulo |
0.28 0.2 -40…+130 -40...+125 |
K/W K/W °C °C |
|
Visol |
a.c. 50Hz; r.m.s.; 1s/1min. |
3600/3000 |
V |
