YZPST-BT169
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

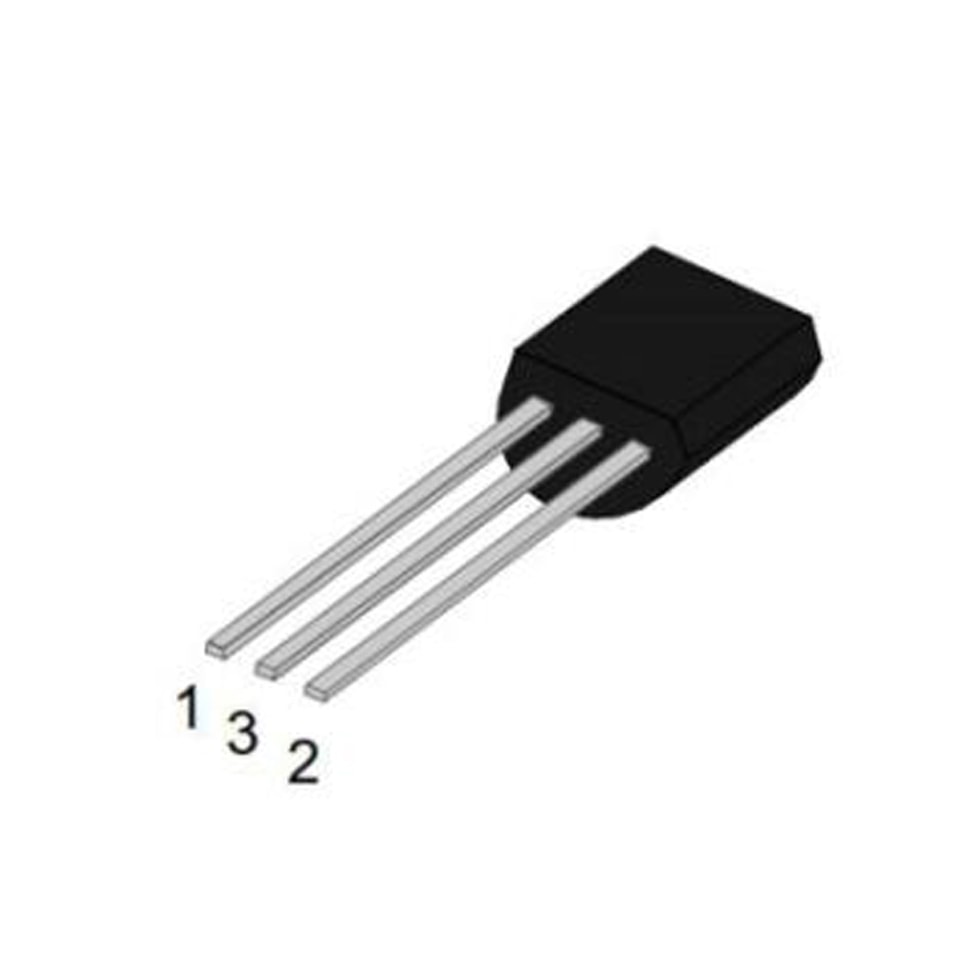

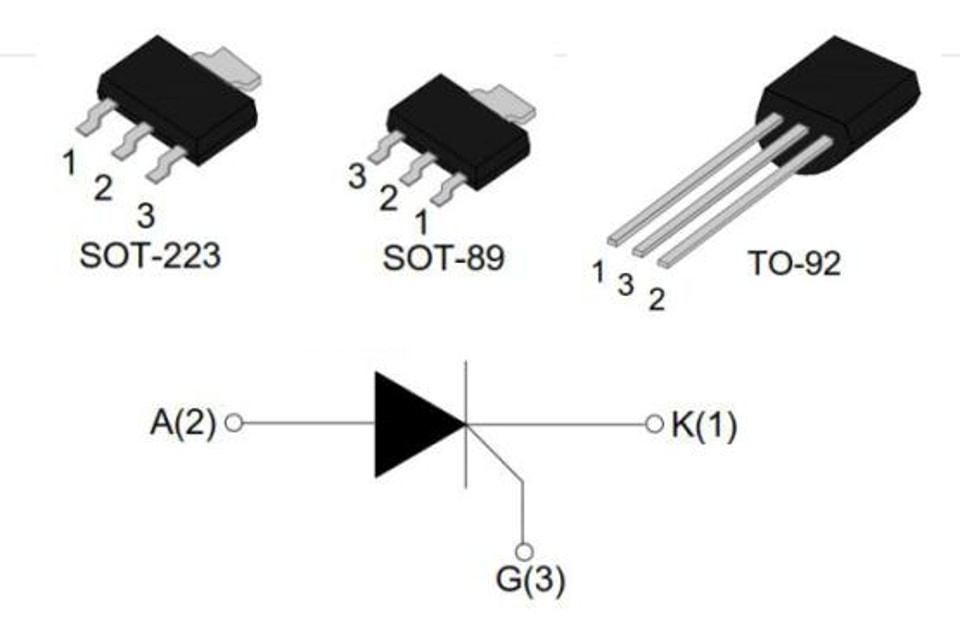

SCR: YZPST-BT169 TO92
DESCRIÇÃO:
A série SCR MCR111-8 oferece alta taxa de dv/dt com forte resistência à interferência eletromagnética. São especialmente recomendados para uso em disjuntor diferencial, secador de cabelo, ignitor etc.
PRINCIPAIS CARACTERÍSTICAS:
ssímbolo | vvalor | unit |
IT(RMS) | 1.8 | A |
VDRM/VRRM | 811 | V |
VTM | s1.5 | V |
CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS:
Parâmer | ssímbolo | Valore | Unidade |
Faixa de temperatura de junção de armazenamento | Tstg | -41~151 | C |
Faixa de temperatura de junção de operação | Tj | -41~111 | C |
Tensão de pico repetitiva em estado de bloqueio (Tj=25C) | VDRM | 811 | V |
Tensão reversa de pico repetitiva (Tj=25C) | VRRM | 811 | V |
Corrente RMS em condução (TC=81C) | IT(RMS) | 1.8 | A |
Corrente de pico de surto não repetitiva em condução (ciclo completo, F=51Hz) | ITSM | 11 | A |
Valor de I2t para fusão (tp=11ms) | I²t | 1.5 | A2s |
Taxa crítica de subida da corrente em condução (IG=2xIGT) | dI/dt | 51 | A/us |
Corrente de gate de pico | IGM | 1.2 | A |
Dissipação média de potência do gate | PG(AV) | 1.1 | W |
Potência de pico do gate | PGM | 1.5 | W |
Principais características e benefícios
Robustez e fiabilidade em tensão
Tecnologia SCR de última geração para melhor imunidade ao ruído
Alta capacidade de comutação com máxima imunidade a disparos falsos e imunidade muito elevada a ligações indevidas por dV/dt
Encapsulamento para montagem em superfície
Tensão máxima de 1000V

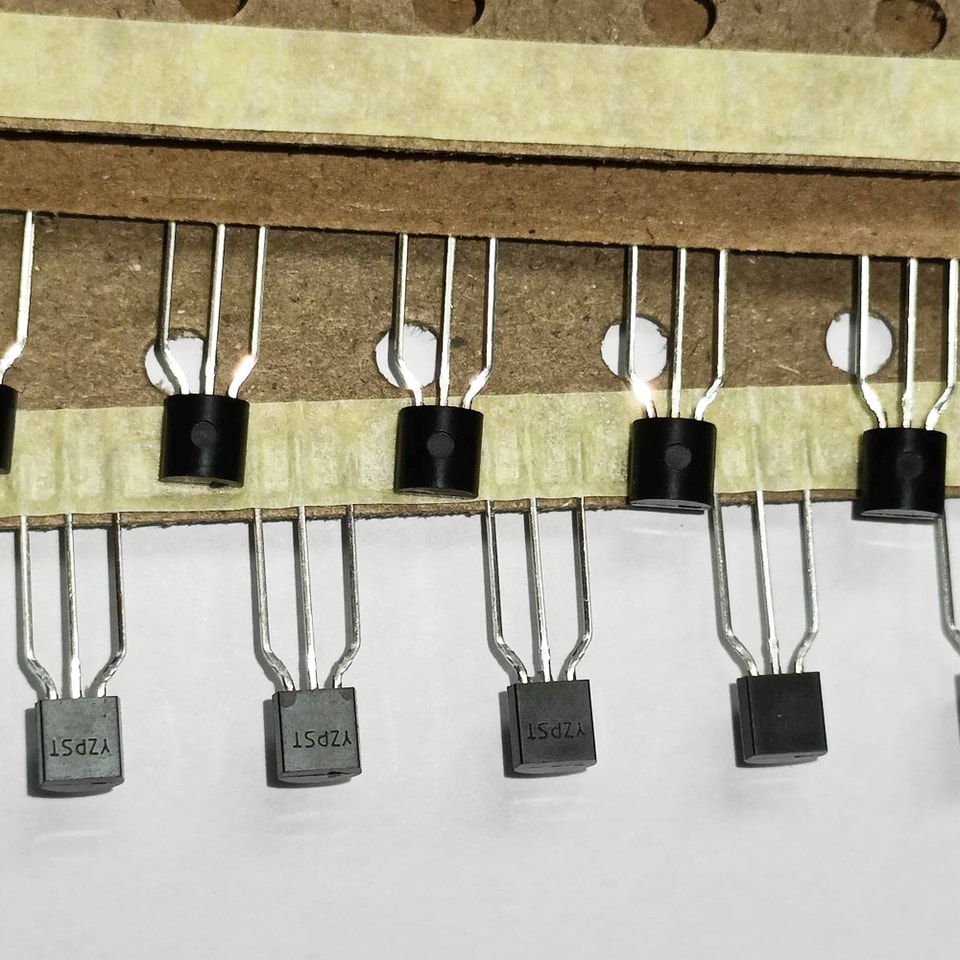

EMBALAGENS
Referência cruzada
|
| |||
MCR100 | BT169 | CR02, CR03 | MCR100-8I | MCR100-8 |

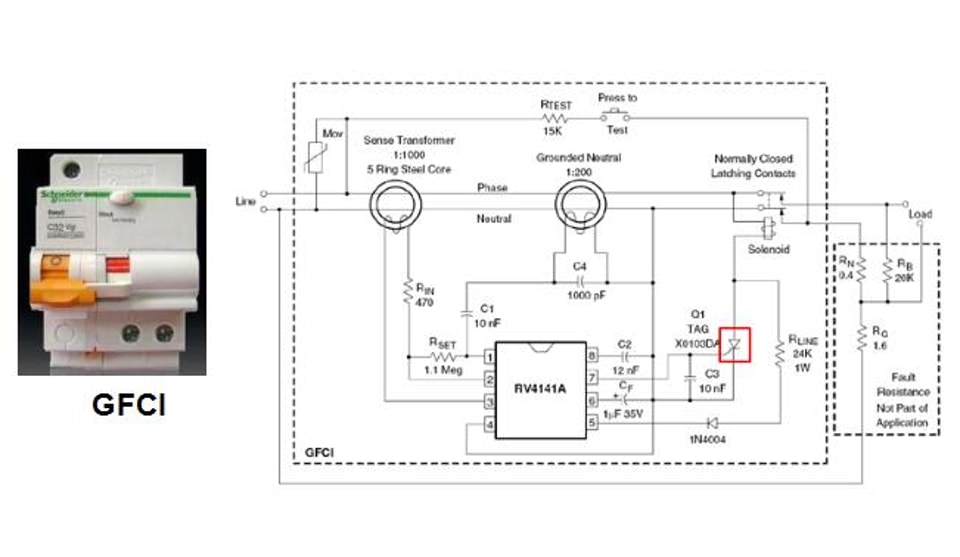

Aplicações:
GFCI
Para mais informações sobreYZPST-BT169faça o download do arquivo PDF acima intitulado YZPST-MCR 100-8 0.8A-R090 "
