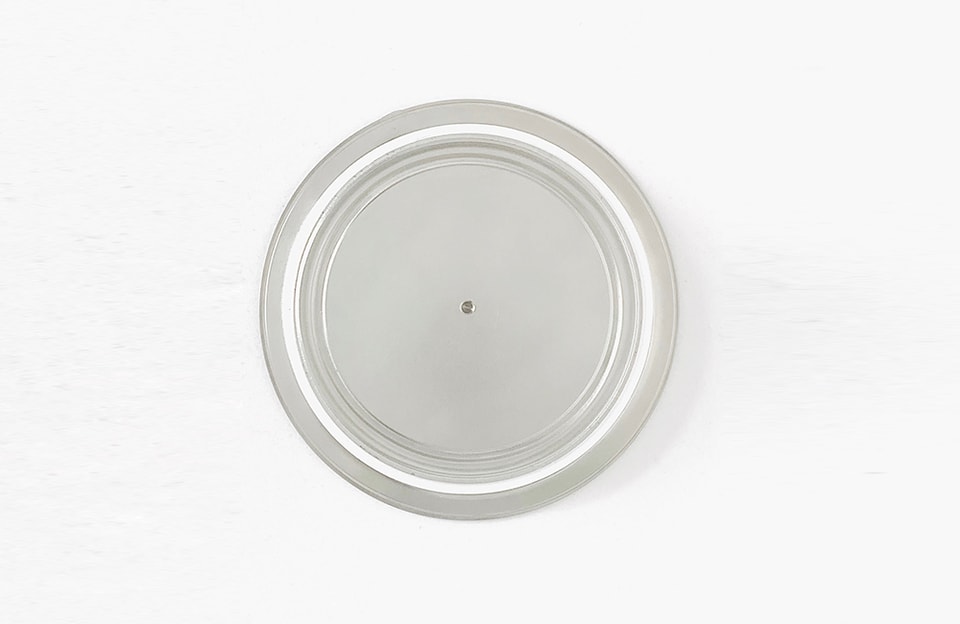

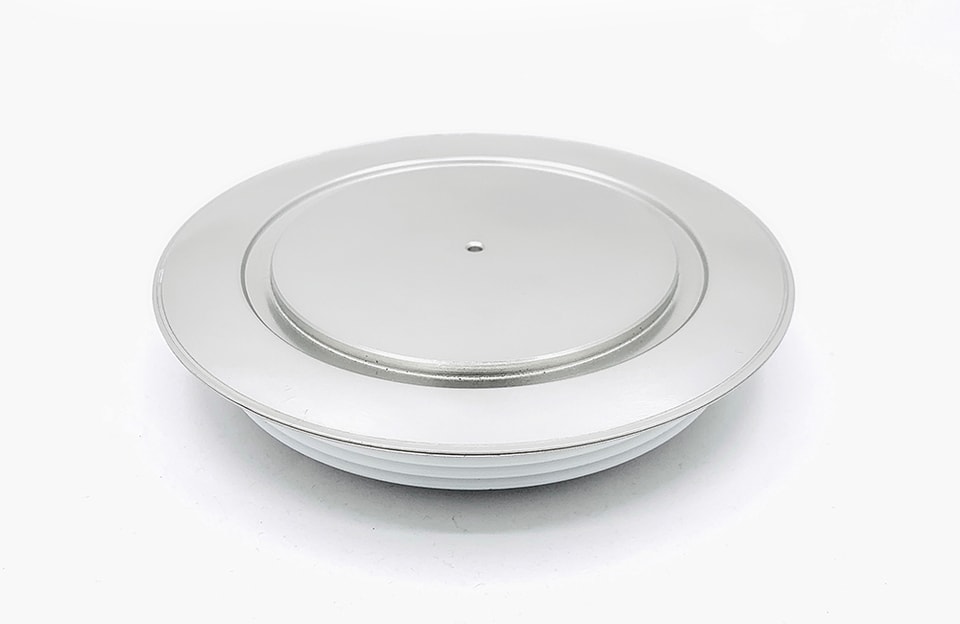

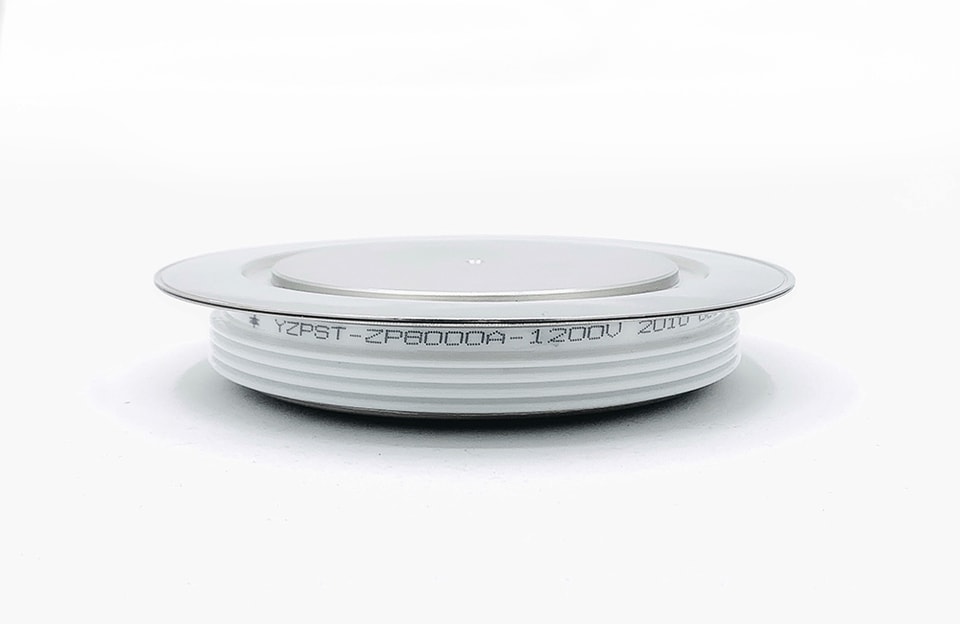

YZPST-ZP8000A-1200V
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
CLASSIFICAÇÕES DE TENSÃO | MÁXIMO LIMITES | UNIDADES | |
VRRM | Tensão inversa de pico repetitiva, Tj=25℃ | 1200 | V |
VRSM | Tensão inversa de pico não repetitiva, Tj=25℃ | 1300 | V |
OUTRAS CLASSIFICAÇÕES | MÁXIMO LIMITES | UNIDADES | |
IF(AV) | Corrente média direta, Tj=150℃ | 8410 | A |
IF(RMS) | Corrente direta RMS nominal, Tj=25℃ | 15025 | A |
IFSM | Surto de pico não repetitivo tp=10ms, Tj=25℃ | 72 | kA |
I2t | Capacidade I2t para fusão tp=10ms, Tj=25℃ | 25.92×106 | A2s |
Tjop | Faixa de temperatura de operação | -40 a +150 | ℃ |
Tstg | Faixa de temperatura de armazenamento | -40 a +150 | ℃ |
PARÂMETRO | MÍN. | TÍP. | MÁX. | CONDIÇÕES DE TESTE | UNIDADES | |
VFM | Pico direto máximo, Tj=150℃ | - | - | 1.13 | IFM=6800A | V |
V(T0) | Tensão de limiar | - | - | 0.67 | V | |
rT | Resistência de inclinação | - | - | 0.038 | mΩ | |
IRRM | Corrente reversa de pico | - | - | 100 | VRRM nominal, Tj=150℃ | mA |
VRRM nominal, Tj=25℃ | ||||||
Qrr | Carga recuperada | - | - | - | μC | |
Irm | Corrente de recuperação reversa | - | - | - | Vr=50V, 50% de corda. | A |
trr | Tempo de recuperação reversa, 50% de corda | - | - | - | μs | |
RthJK | Resistência térmica, junção ao dissipador | - | - | 0.011 | Refrigeração em ambos os lados | K/W |
- | 0.022 | Refrigeração em um único lado | ||||
F | Força de montagem | 63 | - | 91 | kN | |
Peso | Peso | - | - | - | g |

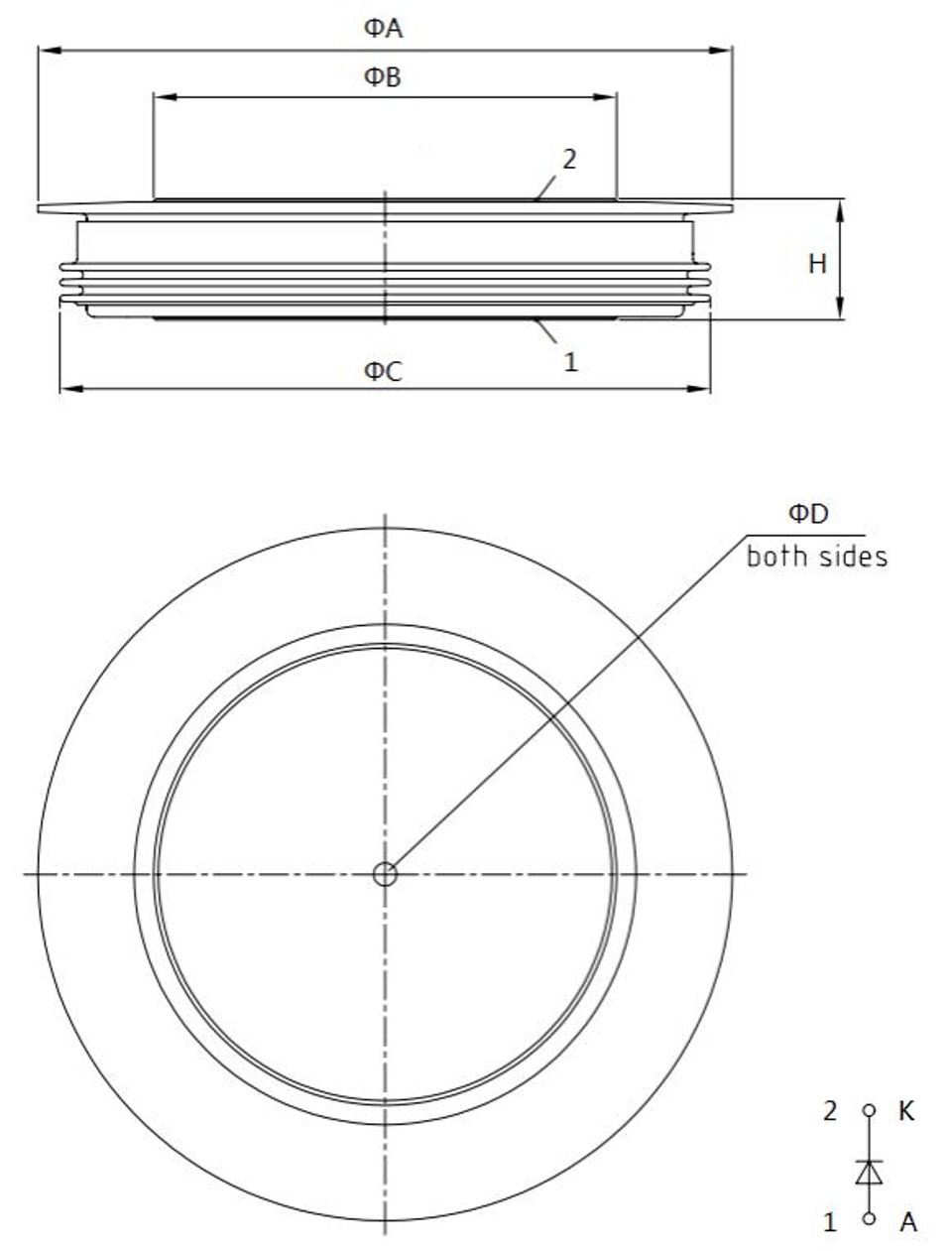

Tipo | Símbolo | A | B | C | D | H |
mm | 150 | 100 | 108 | 3.5×3 | 26±1 |
A YZPST pode fornecer a seguinte lista equivalente de diodos padrão com alta junção(Tipos cápsula)
| Tipo | IF(AV) | IFSM @TVJM&10ms | VRRM | IRRM (máx.) Tj=125 °C | VFM(máx.) | Tvj | Rthjc | F±10 % | ||
| A | kA | V | mA | IFM (A) | IFM (A) | Tj(°C) | °C | K/W | kN | |
| A640 | 1500 | 16 | 1200-2200 | 35 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A641 | 1500 | 15 | 1800-2600 | 70 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A643 | 1000 | 10 | 3600-4600 | 50 | 1.40 | 1000 | 160 | 170 | 0.04 | 15 |
| A740 | 2400 | 30 | 1400-2000 | 50 | 0.86 | 1000 | 160 | 185 | 0.02 | 25 |
| A750 | 1800 | 22 | 2400-3200 | 50 | 0.96 | 1000 | 160 | 175 | 0.02 | 25 |
| A780 | 1500 | 18 | 3500-4600 | 50 | 1.15 | 1000 | 160 | 170 | 0.02 | 25 |
| A800 | 4400 | 63 | 1800-2600 | 100 | 0.865 | 2000 | 160 | 185 | 0.01 | 36 |
| A801 | 3900 | 57 | 2800-3200 | 100 | 1.05 | 2000 | 150 | 175 | 0.01 | 36 |
| A880 | 2900 | 36 | 3600-4500 | 100 | 1.15 | 2000 | 160 | 170 | 0.01 | 36 |
