Capacitores de filme – capacitores de CA

Capacitores de funcionamento para motor

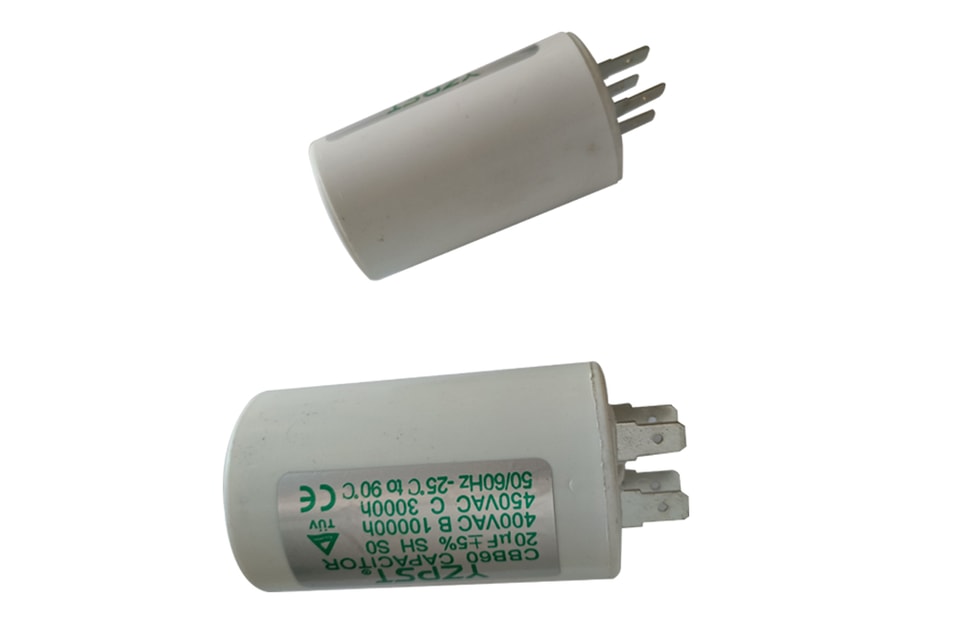

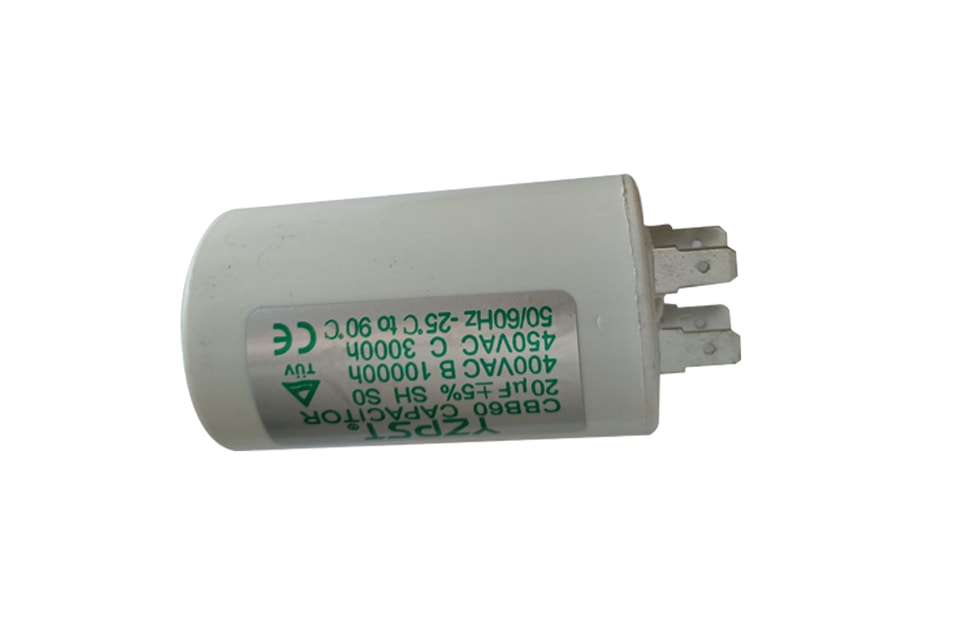

YZPST-CBB60

Construção

Dielétrico: filme de polipropilenoEletrodo: filme metalizadoLata de alumínio, tampa metálicaMaterial de enchimento: óleo vegetal, compatível com RoHS

Características

Propriedades autorregenerativas

Baixo fator de dissipação

Dispositivo de segurança de desconexão por sobrepressão

Classe de segurança S2 conforme IEC 60252-1:2011+A1

Alta resistência de isolamento

Aplicações típicasPara aplicações gerais em onda senoidal,principalmente como capacitor de funcionamento de motorTerminaisTerminal fast-on 250# 1+1

Dados técnicos e especificações
Normas de referência	IEC 60252-1：：2011+A1 GB/T3667
Classe de segurança conforme IEC 60252-1 2001-02	S0
Expectativa de vida conforme IEC 60252 2001	Classe C
Capacitância nominal CR	3,15 uF 4 uF 5 uF
Tolerância	±5%
Tensão nominal VR	450 VAC
Frequência nominal fR	50/60 Hz
Especificações máximas
Tensão máxima permitida Vmáx.	1,1 ∙ VR (VR= Tensão nominal)
Corrente máxima permitida Imáx.	1,3 ∙ IR (IR= Corrente nominal)
Teste de rotina
Tensão de ensaio CA terminal a terminal VT	2,0 ∙ VR, 10 s

Dados técnicos e especificações
Normas de referência	IEC 60252-1：：2011+A1 GB/T3667
Classe de segurança conforme IEC 60252-1 2001-02	S0
Expectativa de vida conforme IEC 60252 2001	Classe C
Capacitância nominal CR	3,15 uF 4 uF 5 uF
Tolerância	±5%
Tensão nominal VR	450 VAC
Frequência nominal fR	50/60 Hz
Especificações máximas
Tensão máxima permitida Vmáx.	1,1 ∙ VR (VR= Tensão nominal)
Corrente máxima permitida Imáx.	1,3 ∙ IR (IR= Corrente nominal)
Teste de rotina
Tensão de ensaio CA terminal a terminal VT	2,0 ∙ VR, 10 s

Tensão de isolamento entre terminais e caixa	3000 V CA, 2 s
Resistência de isolamento Rins ou constante de tempo t Rins a 20 °C, umidade relativa ≤ 65% (valores mínimos no estado de entrega)	10000 s



Fator de dissipação tand a 20 °C/20 °C	£1,0 ∙ 10-3 (100 Hz)
Taxa máxima de elevação da tensão dV/dtmáx.	10 V/ms
Dados climáticos
Categoria climática	25/85/21 conforme IEC 60068-1
Categoria inferior Tmín.	–25°C
Categoria superior Tmáx.	+85 °C
Ensaio de calor úmido tteste	21 dias
Propriedades mecânicas e térmicas do material do isolador do terminal
Material do terminal
nCompatível com UL 94 V2
nEnsaio de fio incandescente conforme IEC60335-1/IEC60695-2-1	Autoextinguível em até 2 segundos após a remoção do fio incandescente, sem inflamar o papel de envolvimento, conforme GWT
nA peça é compatível com EN 60335-1
Compatibilidade com RoHS
Conformidade com a diretiva 2002/95/EC
Aprovações: consulte a tabela para os valores aprovados
