YZPST-SK45UT16
P/N:YZPST-SK45UT
Características
•Design Compacto
•Montagem com um parafuso
•Transferência de calor e isolamento através de cerâmica de óxido de alumínio ligada diretamente ao cobre (DBC)
•Chips de tiristor passivados por vidro
•Até 1600V de tensão reversa
Aplicações Típicas
•Partidas suaves
•Controle de luz (estúdios, teatros...)
•Controle de temperatura
P/N: YZPST-SK45UT
Características
• Design Compacto
• Montagem com um parafuso
• Transferência de calor e isolamento através de cerâmica de óxido de alumínio ligada diretamente ao cobre (DBC)
• Chips de tiristor passivados por vidro
• Até 1600V de tensão reversa
Aplicações Típicas
• Partidas suaves
\u2022 Controle de luz (estúdios, teatros...)
\u2022 Controle de temperatura

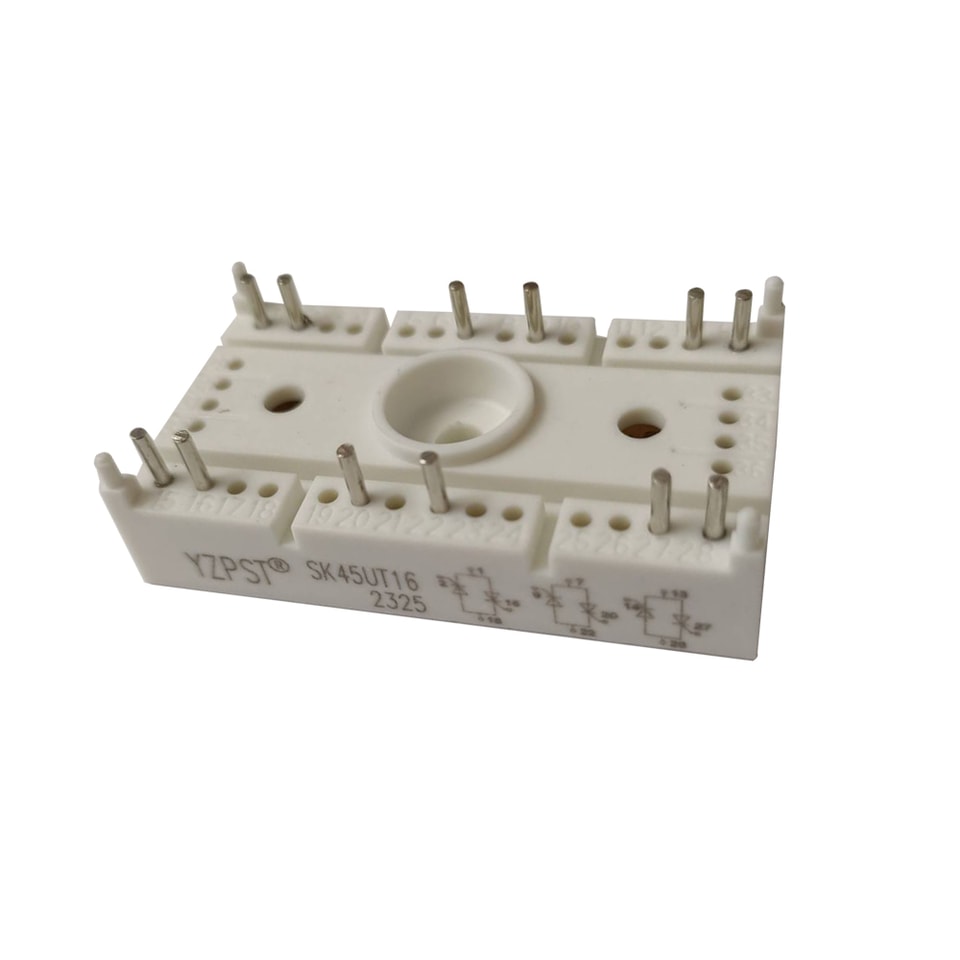

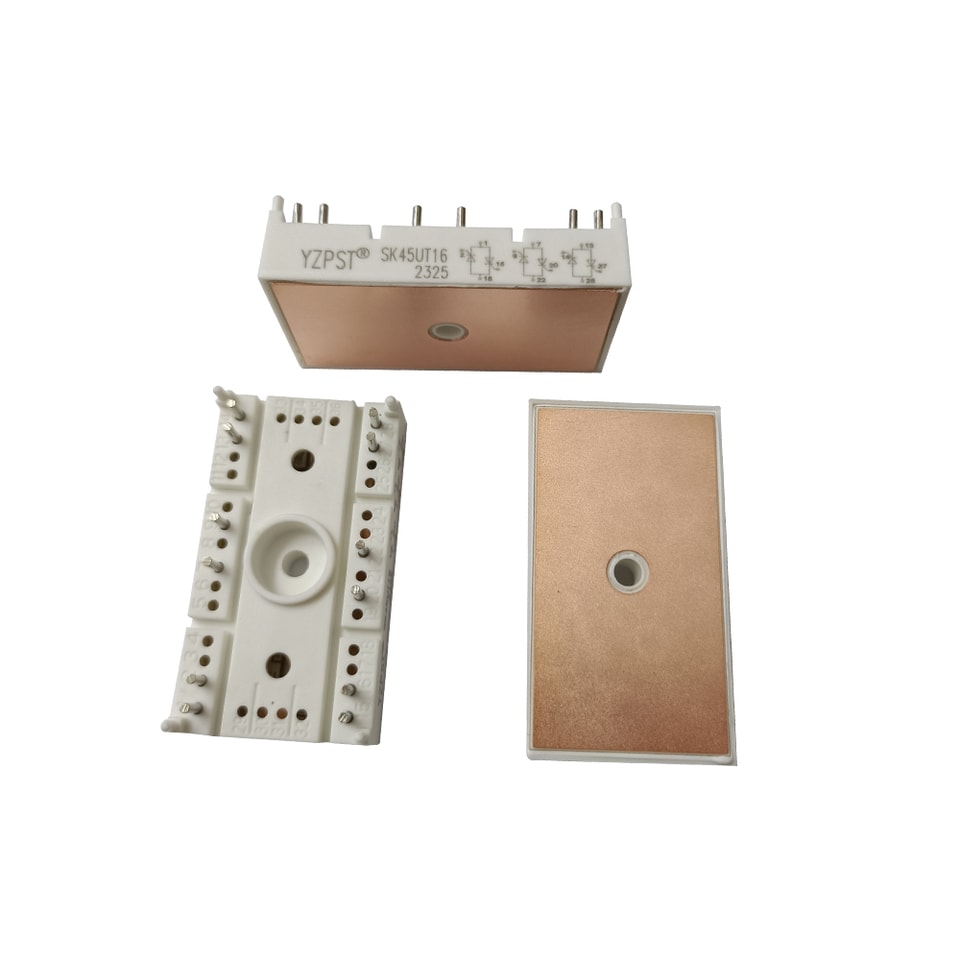

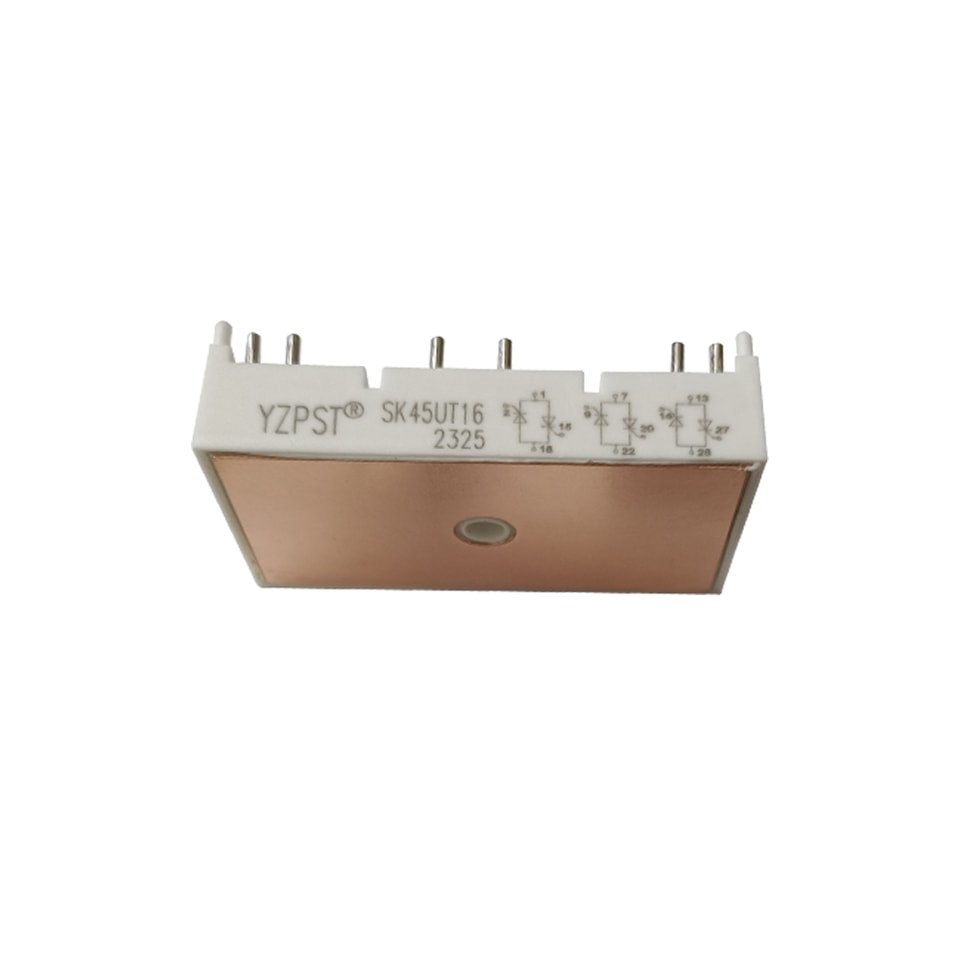

Módulo de Tiristor Antiparalelo SK45UT de Design Compacto
| Vrsm | Vrrw Vdrm | l RMS = 47A (plena condução) |
| V | V | (T s = 85 C) |
| 900 | 800 | SK 45 UT 08 |
| 1300 | 1200 | SK45 UT12 |
| 1700 | 1600 | SK45 UT16 |
| Símbolo | Condições | Valores | Unidades |
| Irms | W1C : sin. 180°: T s =100 o C | 33 | A |
| W1C;sin.180 o ;T s = 85 o C | 47 | A | |
| Itsm | T vj = 25 o C;10ms | 450 | A |
| i 2 t | T vj = 125 o C;10ms | 380 | A |
| T/25 o C;8,3...10ms | 1000 | A 2 s | |
| T vj = 125 o C;8,3...10ms | 720 | A 2 s | |
| Vt | T/25 C, l T = 75A | max. 1,9 | V |
| Vt(to) | T vj = 125 o C | max. 1 | V mQ mA |
| r T | T vj = 125 o C | máx. 10 | |
| IRD | T/125°C, V RD =V RRM | máx. 10 | |
| IrD | |||
| tgd | T vj = 25 O C, l G = 1A; di G /dt= 1 A/ps | 1 | MS |
| V d = 0,67*V drm | 2 | MS | |
| (dv/dt) cr | T vj = 125 o C | 1000 | V/ps |
| ( di/dt) cr tq l H | T vj = 125 o C; f= 50...60 Hz | 50 | A/ps |
| II | T vj = 125 °C; typ. | 80 | MS mA mA |
| T V j = 25 typ. / max. | 80/150 | ||
| T V j = 25 °C;R g = 33Q; typ. / max. | 150/300 | ||
| Vgt | 歲二 25 °C; d.c. 歲二 25 °C; d.c. | min. 3 min. 100 max. 0,25 | V mA |
| I GT | T vj = 125 o C;d.c. | max. 3 | V mA |
| Vgd | T vj = 125 o C;d.c. | ||
| Igd | |||
| Khfj-s) | cont. por tiristor sin 180° por tiristor cont. por WIC sin 180° por WIC | 1,2 | K/W |
| Khfj-s) | terminais, 10s | 1,24 | K/W |
| L | 0,6 | K/W | |
| T stg | 0,62 | K/W | |
| ^solder | -40...+125 | 0C | |
| -40...+125 | 0C | ||
| 260 | 0C | ||
| Vis 23d | a. c. 50 Hz; r.m.s.; 1s/1 min. Mounting torque to heatsink | 3000/2500 | V~ |
| Ms | 2,5 | Nm | |
| M t | 30 | Nm m/s 2 | |
| a | g | ||
| m | |||

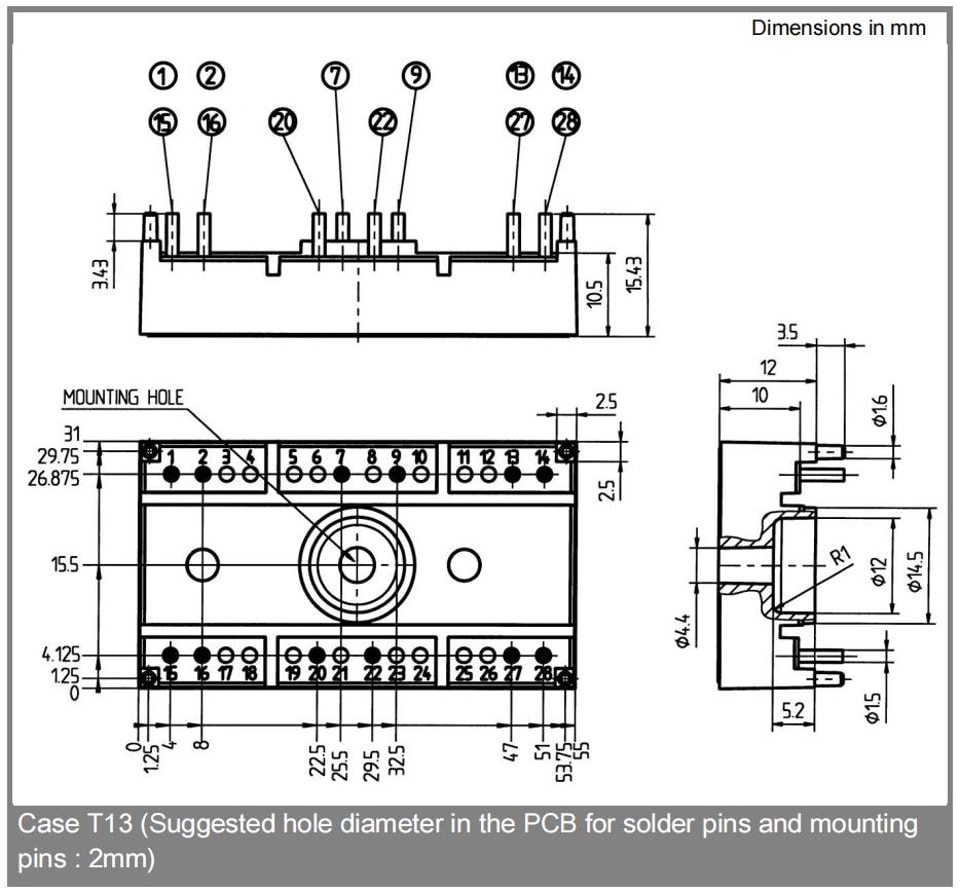

| Case | T13 |
