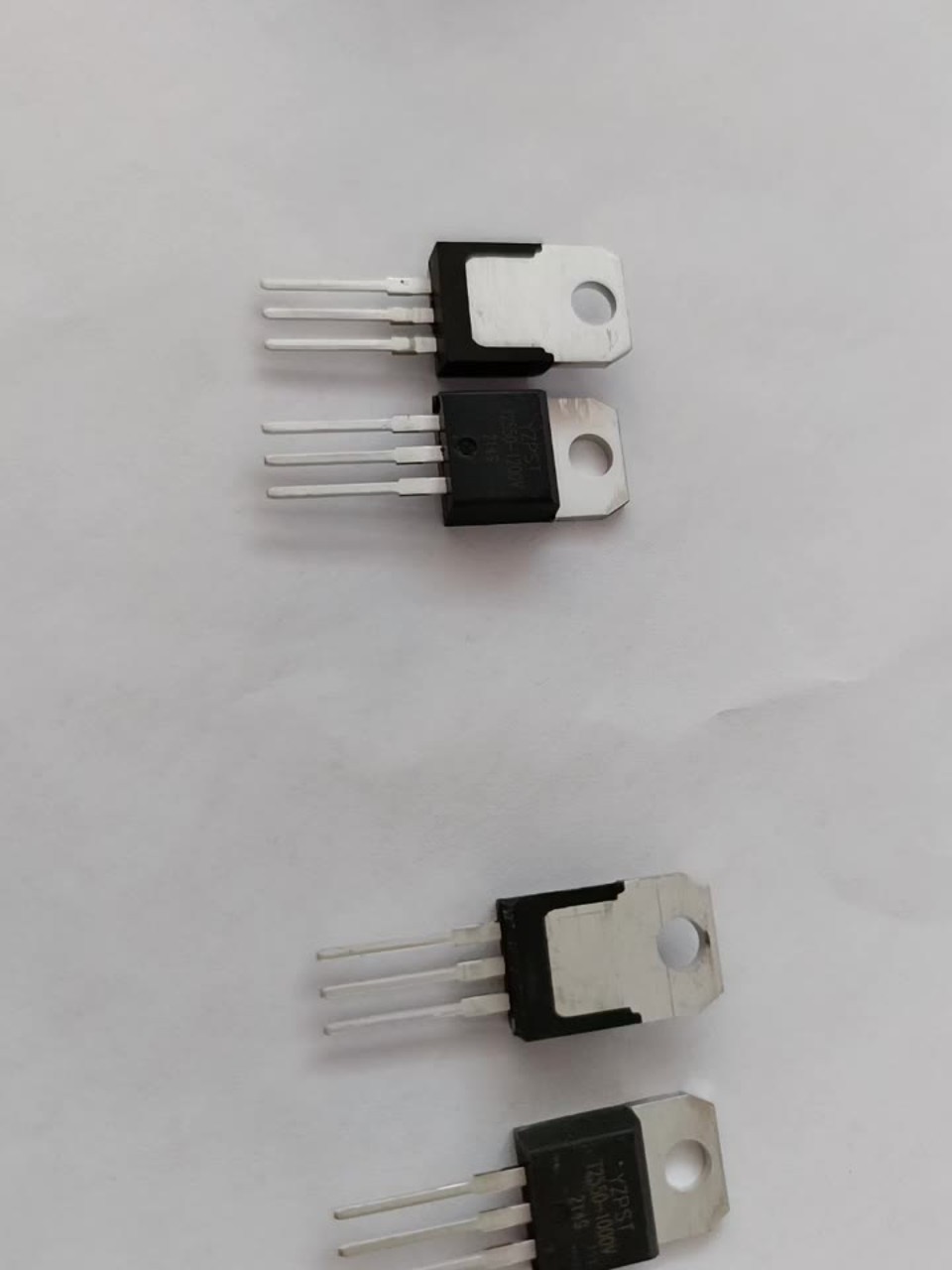

TRIACs sensíveis ao gate 600V TO-220AB
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Triacs sensível porta
YZPST-T2550H-600T
DESCRIÇÃO GERAL
Tiristores triac com porta sensível, passivados e encapsulados em plástico, destinados a aplicações de comutação bidirecional de uso geral e controle de fase, onde é necessária alta sensibilidade em todos os quatro quadrantes.
VALORES MÁXIMOS ABSOLUTOS ( Ta = 25℃ )
Parâmetro | Símbolo | Típ. | Unidade |
Tensões de pico repetitivas em estado desligado | VDRM VRRM | 600 | V |
Corrente RMS em condução | IT(RMS) | 25 | A |
Corrente de pico em estado ligado não repetitiva | ITSM | 210 | A |
Temperatura máxima da junção em operação | Tj | ‐40‐‐+125 | ℃ |
Temperatura de armazenamento | Tstg | ‐40‐‐+150 | ℃ |
CARACTERÍSTICAS ELÉTRICAS ( Ta = 25℃ )
Parâmetro | Símbolo | Ensaio Condições | Mín. | Típ. | Máx. | Unidade | |
Tensões de pico repetitivas em estado desligado | VDRMVRRM |
| 600 | — | — | V | |
Corrente RMS em condução | IT(RMS) | Onda senoidal completa: Tmb≤120℃ | — | 25 | — | A | |
Tensão em condução | VT | IT=25A | — | 1.2 | 1.5 | V | |
Corrente de manutenção | IA | VD= 12 V; IGT= 0,1 A | — | — | 50 | mA | |
Corrente de disparo do gate | T2+G+ |
IGT |
VD= 12 V; IGT= 0,1 A | — | 14 | 50 |
mA |
T2+G- | — | 28 | 50 | ||||
T2-G- | — | 25 | 50 | ||||
Corrente de travamento | T2+G+ |
IL |
VD= 12 V; IGT= 0,1 A | — | — | 90 |
mA |
T2+G- | — | — | 90 | ||||
T2-G- | — | — | 90 | ||||
Tensão de disparo do gate | VGT | VD= 12 V; IT= 0,1 A | — | — | 1.3 | V | |
Para mais informações sobreYZPST-T2550H-600Tbaixe o arquivo PDF acima com o nome "YZPST-T2550H-600T "
