YZPST-SQL100A-1600V
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
YZPST-SQL100A
Passivado com silício/vidro

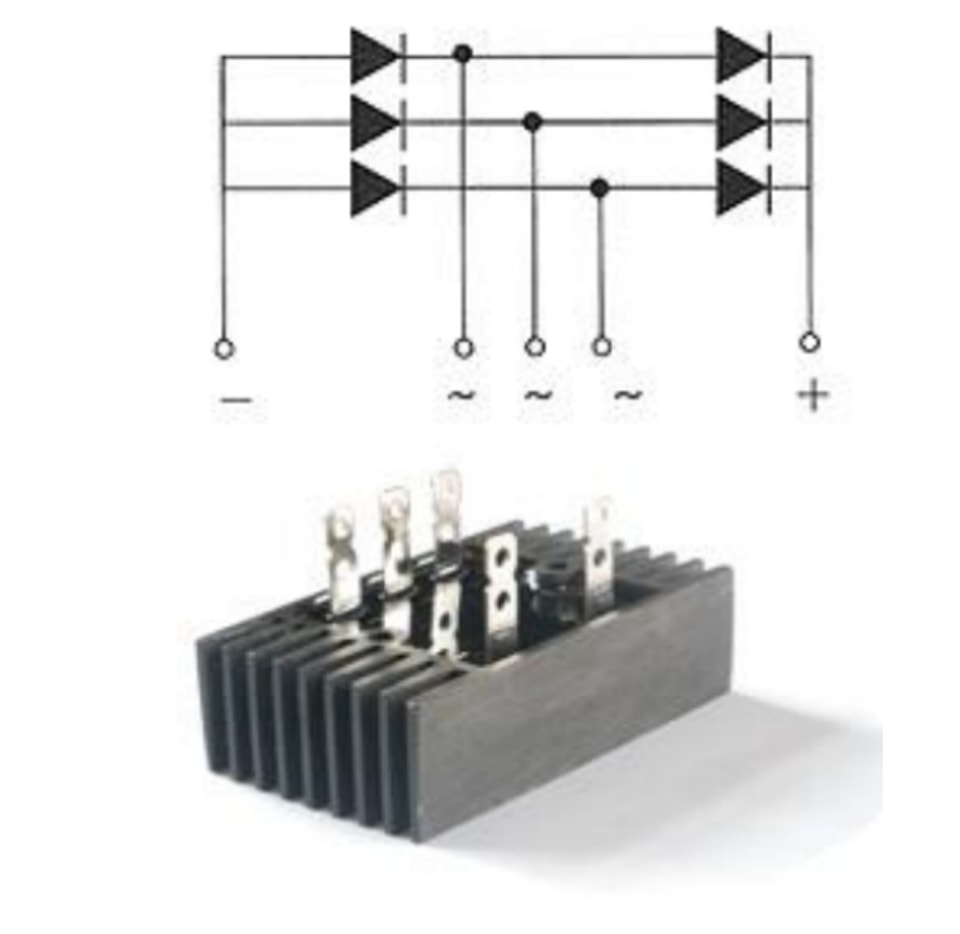

Retificadores em ponte trifásicos
Características
Ideal para placa de circuito impresso
A técnica de construção confiável e de baixo custo resulta em um produto econômico
Soldagem em alta temperatura garantida: 260℃ / 10 segundos / 0,375” ( 9,5 mm )
comprimento dos terminais com tensão de 5 lb ( 66677376, 2,3 kg )
Dados mecânicos
Invólucro: plástico moldado
Terminais: estanhados para solda
Polaridade: conforme indicado
CLASSIFICAÇÃO |
| SQL | SQL | SQL | SQL | SQL | SQL | SQL |
|
Símbolo |
|
|
|
|
|
|
| UNIDADE | |
| 100A-02 | 100A-04 | 100A-06 | 100A-08 | 100A-10 | 100A-12 | 100A-16 |
| |
| VRRM | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
Máximotensão reversa de pico repetitiva | |||||||||
Tensão máxima de entrada RMS | VRMS | 140 | 280 | 420 | 560 | 700 | 840 | 1120 | V |
Tensão máxima de bloqueio em CC | VCC | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
Tc=55℃ | ID | 100 | A | ||||||
Máximocorrente média retificada de saída no sentido direto | |||||||||
Corrente de surto direta de pico 8,3 ms meia onda senoidal única | IFSM | 1000 | A | ||||||
IF=33A | VF | 1.1 | V | ||||||
Tensão máxima diretaidade | |||||||||
Ta =25℃ Ta =100℃ | IR | 10 | μA | ||||||
Tensão reversa máximaidade |
| ||||||||
| IR(H) | 200 | μA | ||||||
Resistência térmica junção-cápsula | RθJC | 0.3 | °C/W | ||||||
Resistência térmica cápsula-ambiente | RθJA | 0.5 | °C | ||||||
Faixa de temperatura de operação | TJ | -40～+125 | °C | ||||||
faixa de temperatura de armazenamento | TSTG | -40～+150 | °C | ||||||

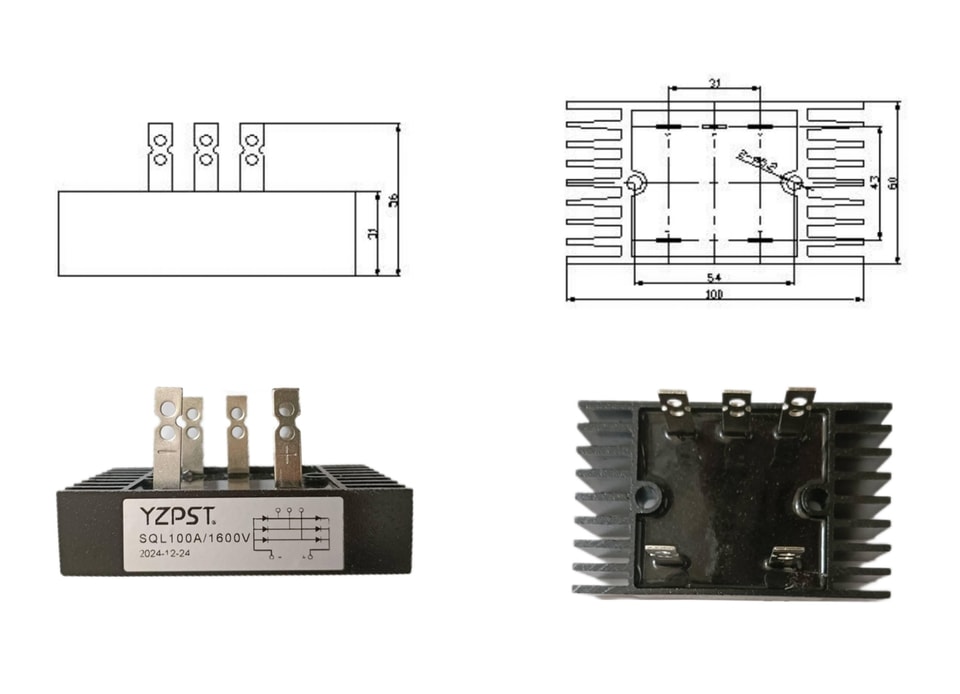

Dimensões em Milímetros
