YZPST-MCR100-8 SCR sensível de 0,8 A
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
P/N: YZPST-MCR100-8
Série MCR100-8 SCR sensíveis de 0,8A
DESCRIÇÃO:
A série SCR MCR100-8 oferece alta taxa de dv/dt
com forte resistência à interferência eletromagnética.
São especialmente recomendados para uso em disjuntor diferencial residual, chapinha de cabelo, ignitor etc.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidade |
IT(RMS) | 1 | A |
VDRM/VRRM | 600 | V |
VTM | ≤1.5 | V |
ABSOLUTOS MÁXIMOS CLASSIFICAÇÕES:
Parâmetro | Símbolo | Valor | Unidade |
Armazenamento intervalo de temperatura da junção | Tstg | -40~150 | ℃ |
Operação intervalo de temperatura da junção | Tj | -40~110 | ℃ |
Tensão repetitiva de pico em estado de bloqueio (Tj=25℃) | VDRM | 600 | V |
Pico repetitivo tensão reversatensão (Tj=25℃) | VRRM | 600 | V |
Corrente RMS em condução | IT(RMS) | 0.8 | A |
Surto não repetitivo pico em condução corrente (ciclo completo, F=50Hz) | ITSM | 8 | A |
I2valor de t para fusão (tp=10 ms) | I2t | 0.32 | A2s |
Taxa crítica taxa de subida da correnteem condução (IG=2 × IGT) | dI/dt | 50 | A/ μs |
Pico da gate corrente do coletor | IGM | 0.2 | A |
Gate médio de potência | PG(AV) | 0.1 | W |
Pico da gate potência | PGM | 0.5 | W |
CARACTERÍSTICAS ELÉTRICAS (Tj=25℃ salvo especificação em contrário)
Símbolo |
Condição de teste | Valor |
Unidade | ||
MÍN | TIPO | MAX | |||
IGT |
VD=12 V, RL=33 Ω | - | 20 | 200 | µA |
VGT | - | 0.6 | 0.8 | V | |
VGD | VD=VDRM Tj110℃ RL3,3 kΩ |
0.2 |
- |
- |
V |
IA | IT50mA | - | - | 5 | mA |
IL | IG=1,2IGT | - | - | 6 | mA |
dV/dt | VD=0,66×VDRMTj110℃ G aberto RGK=1 kΩ |
10 |
- |
- | V/ µs |
RESISTÊNCIAS TÉRMICAS
| Símbolo | Condição de teste | Valor | Unidade | |
| SOT-223 | 31 | |||
| TO-92 | ||||
| (CA) | SOT-23-3L | 75 | ℃/W | |
| Rth(j-c) | SOT-89 | 45 | ||

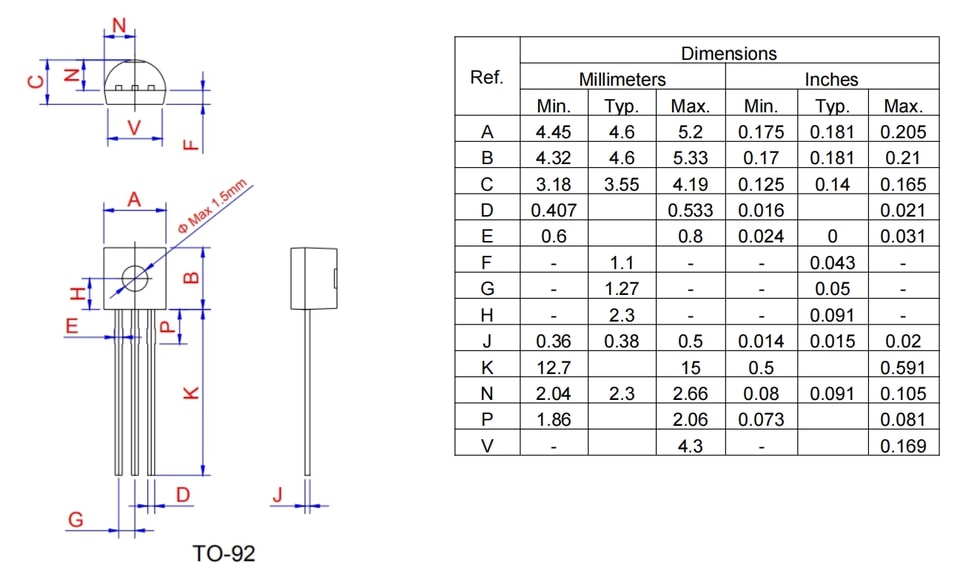

EMBALAGEM DADOS MECÂNICOS
