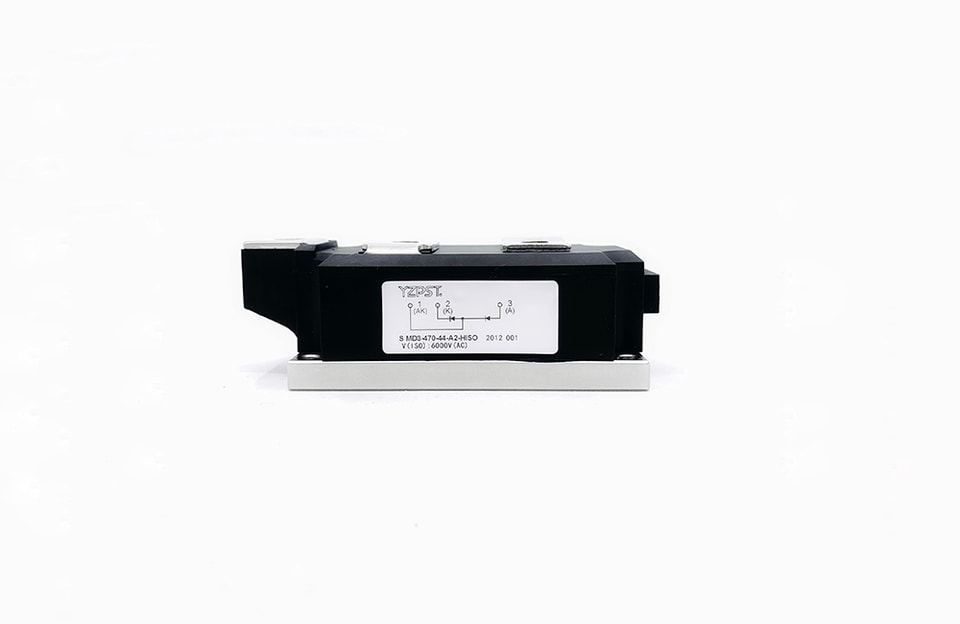

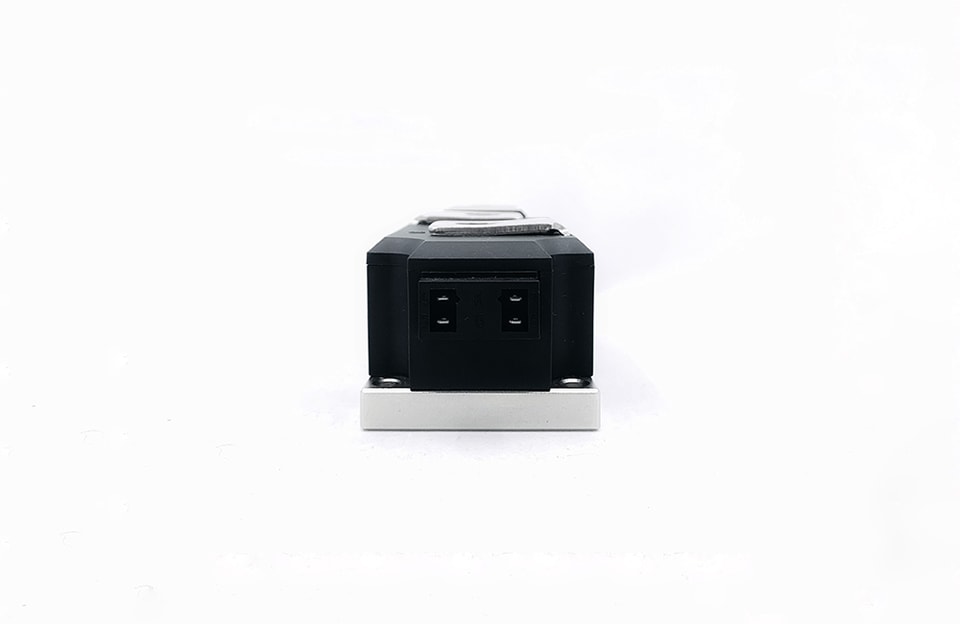

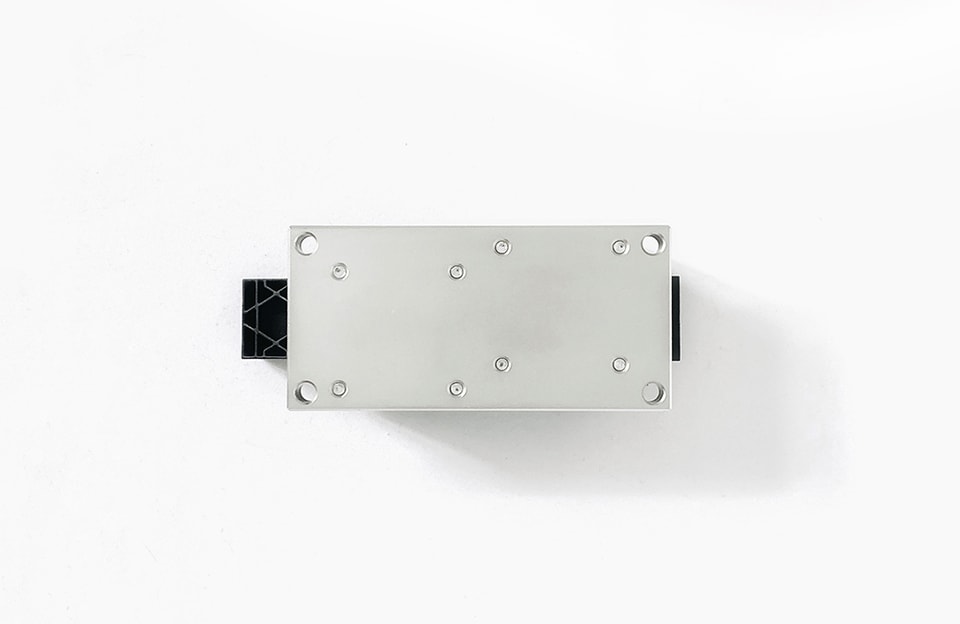

YZPST-MD3-470-4400V(Viso>6000V)
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Características
Transferência de calor através de base metálica isolada em cerâmica de óxido de alumínio
Ligações soldadas fortes para elevada fiabilidade
VINS>6000VAC
Aplicações típicas
Retificador para aplicações em acionamentos
Retificadores para UPS
Carregadores de bateria

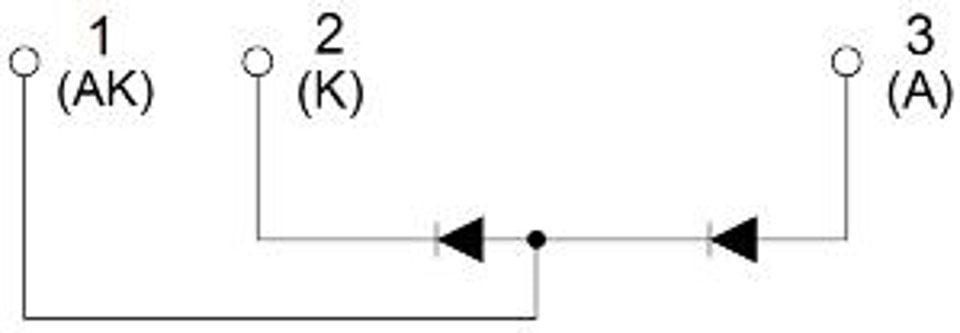

Símbolo | Condição | Valores nominais | Unidade |
VRRM VRSM | Tj= Tj Max. |
4400
4500
| V |
IRRM | Em VRRM, monofásico, meia onda, Tj= Tj Max. | 50 | mA |
VINS | 50 Hz, circuito à base, todos os terminais em curto | 6000 | V |
Símbolo | Condição | Valores nominais | Unidade |
IF(AV) | TC=100°C; senoidal de 180° | 510 | A |
IF(RMS) | TC=95°C; senoidal de 180° | 790 | A |
IFSM | Tj= Tj Max.; t = 10 ms (50 Hz); senoidal | 12.5 | KA |
I2t | Tj= Tj Max.; t = 10 ms (50 Hz); senoidal | 780 | kA²s |
VF(TO) | (I > π x IF(AV)),Tj= Tj Max. | 0.82 | V |
rF | (I > π x IF(AV)),Tj= Tj Max. | 0.56 | mΩ |
VFM | Corrente em estado ligado 1256 A, Tj=25°C | 1.60 | V |
Símbolo | Condição | Valores nominais | Unidade |
Rth(j-c) | Por módulo | 0.032 | K/W |
Rth(c-h) | Por módulo | 0.0305 | K/W |
Tj | -40 ~ +150 | °C | |
Tstg | -40 ~ +125 | °C | |

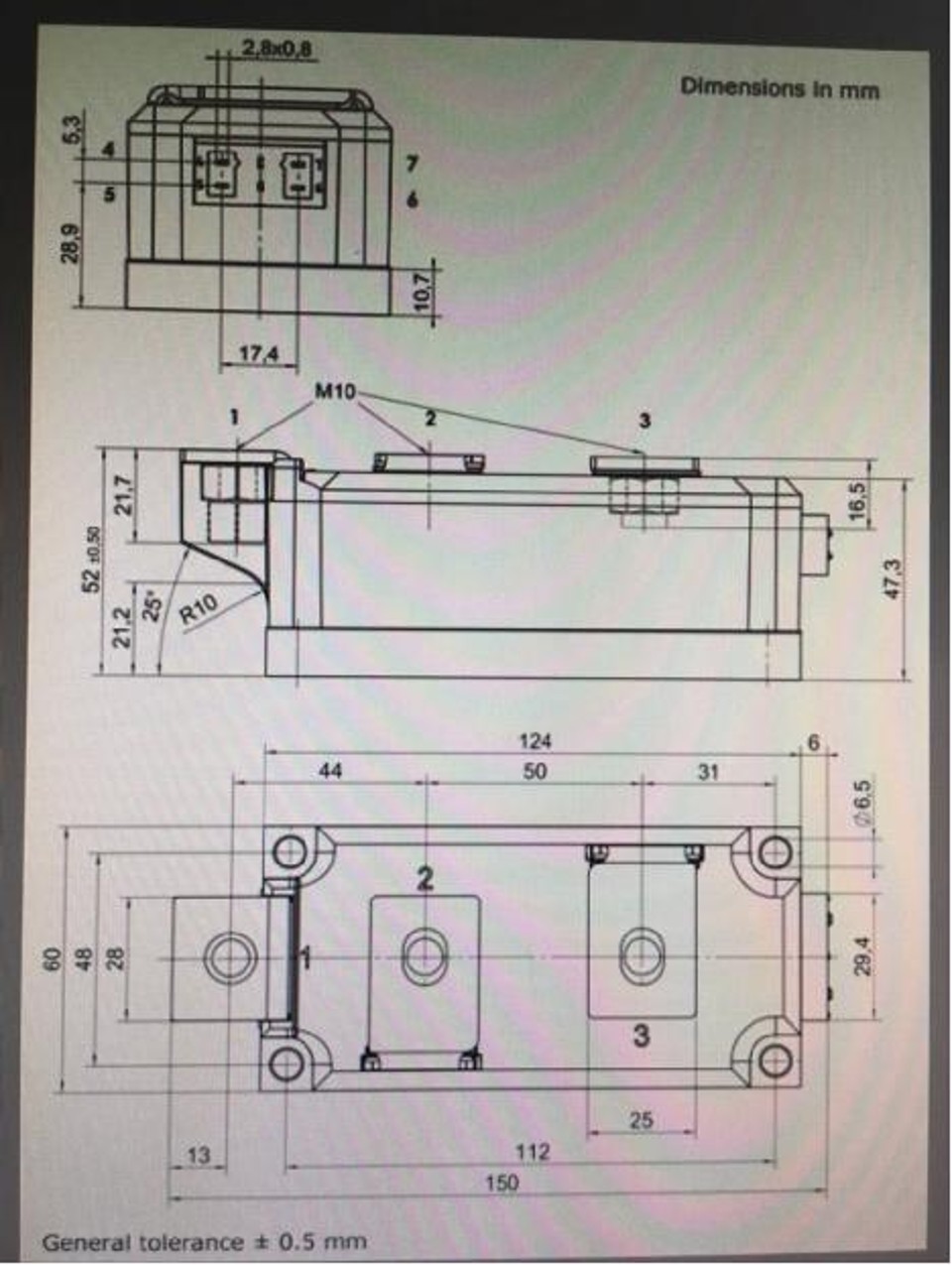

M | torque de montagem (M6) | 6 | Nm |
torque do terminal (M10) | 12 | Nm | |
W | 1500- | g |
