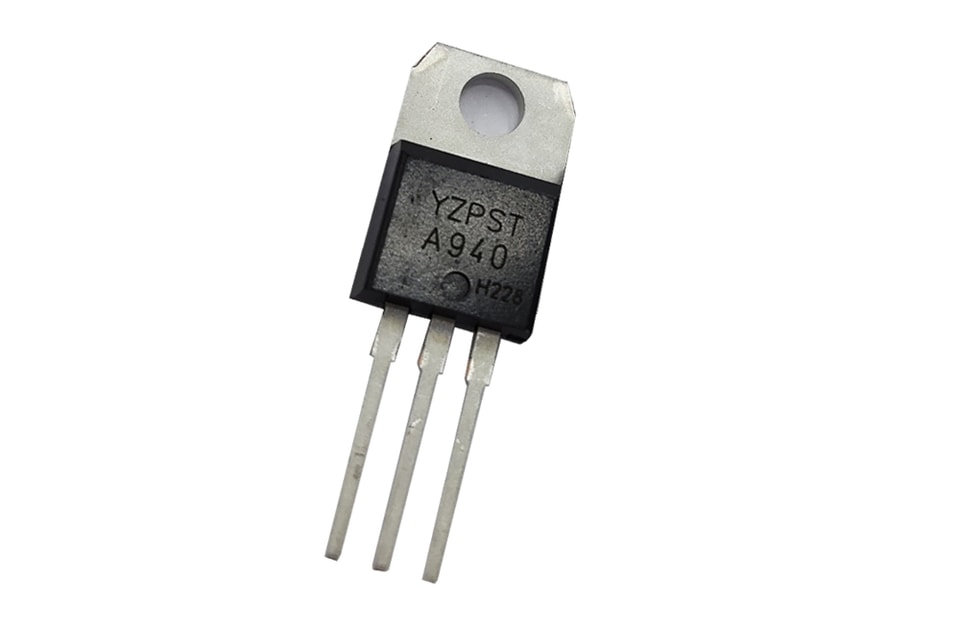

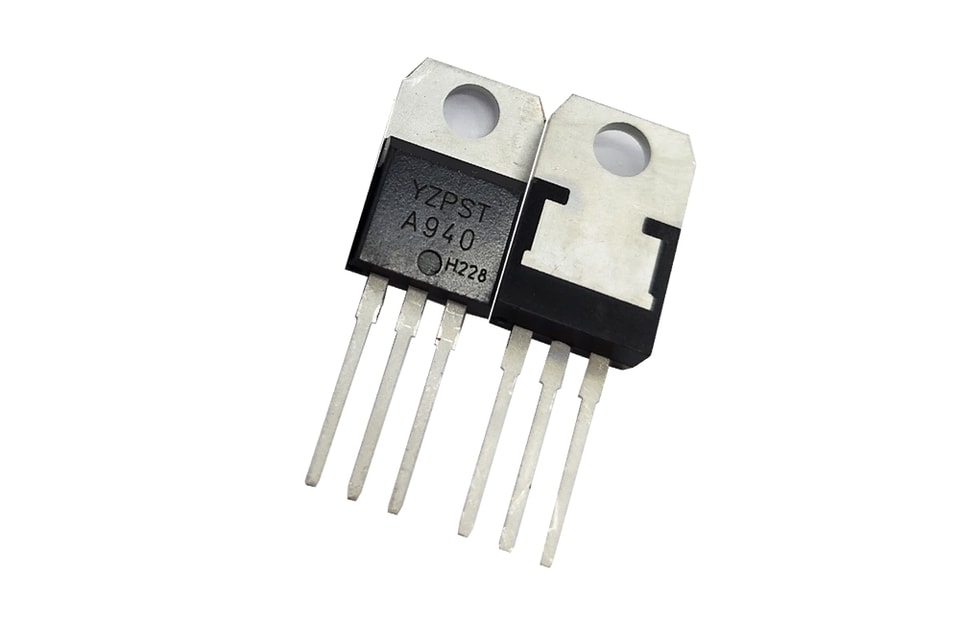

Transistor tipo PNP 2SA940
DESCRIÇÃO:O 2SA940 é um transistor tipo PNP, usado como transistor de potência para reatores eletrônicos e lâmpadas eletrônicas de economia de energia. Apresenta características de baixa perda de comutação, alta confiabilidade, boas características em alta temperatura, velocidade de comutação adequada, alta tensão de ruptura, baixa corrente de fuga reversa etc.
CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS
Símbolo | Parâmetro | Valor | Unidade |
VCBO | Tensão coletor-base | -150 | V |
VCEO | Tensão coletor-emissor | -150 | V |
VEBO | Tensão emissor-base | -5 | V |
IC | Corrente contínua do coletor | -1.5 | A |
PTOT | Dissipação total em Tcase=25 ℃ | 25 | W |
Tj | Temperatura da junção | 150 | ℃ |
Tstg | Armazenamento-1.5de temperatura | -55〜150 | ℃ |
CARACTERÍSTICAS ELÉTRICAS (TC = 25°C, salvo indicação em contrário)
Símbolo | Parâmetro | Condição de teste | Valor | Unidade | ||
Mín. | Tipo | Máx. | ||||
V(BR)CBO | Tensão de ruptura coletor-base | IC=-1mA | -150 |
|
| V |
V(BR)CEO | Tensão de ruptura coletor-emissor | IC=-1mA | -150 |
|
| V |
V(BR)EBO | Tensão de ruptura emissor-base | IE=-1mA | - 5 |
|
| V |
ICBO | Corrente de corte do coletor | VCB=-150V, IE=0 |
|
| -5 | μA |
ICEO | Corrente de corte do coletor | VCE=-150V, IC=0 |
|
| -5 | μA |
IEBO | Corrente de corte do emissor | VEB=-5V, IC=0 |
|
| -5 | μA |
hFE | Ganho de corrente CC | VCE=-10V, IC=-0,5A | 40 |
| 140 |
|
VCE(sat) | Tensão de ruptura coletor-base | IC=-0,5A, IB=-50mA |
|
| -0.85 | V |
VBE(sat) | Tensão de saturação base-emissor | IC=-0,5A, IB=-50mA |
|
| -1.5 | V |
a: tp≤300μs,δ≤2% | ||||||
