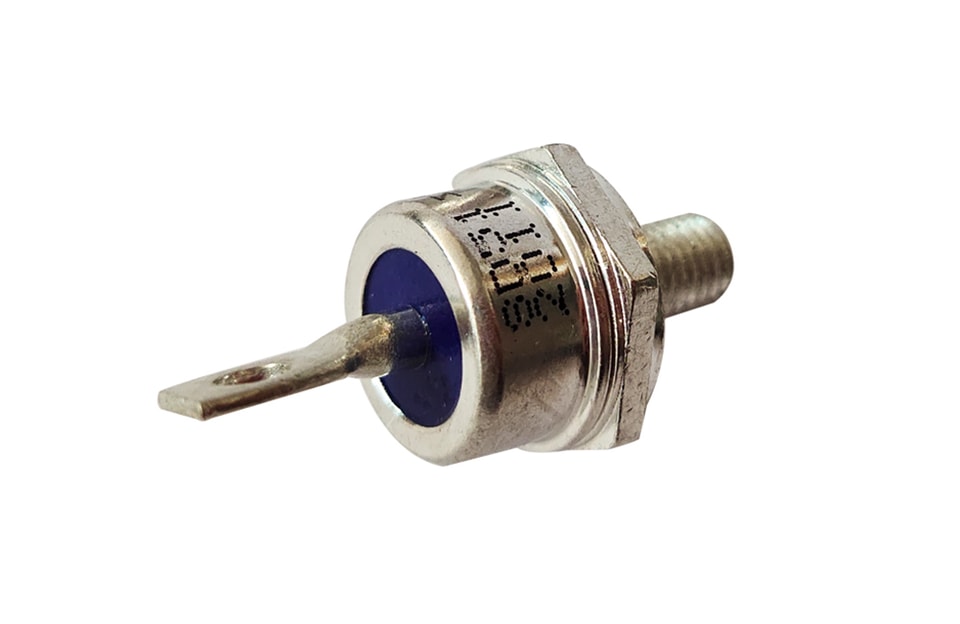

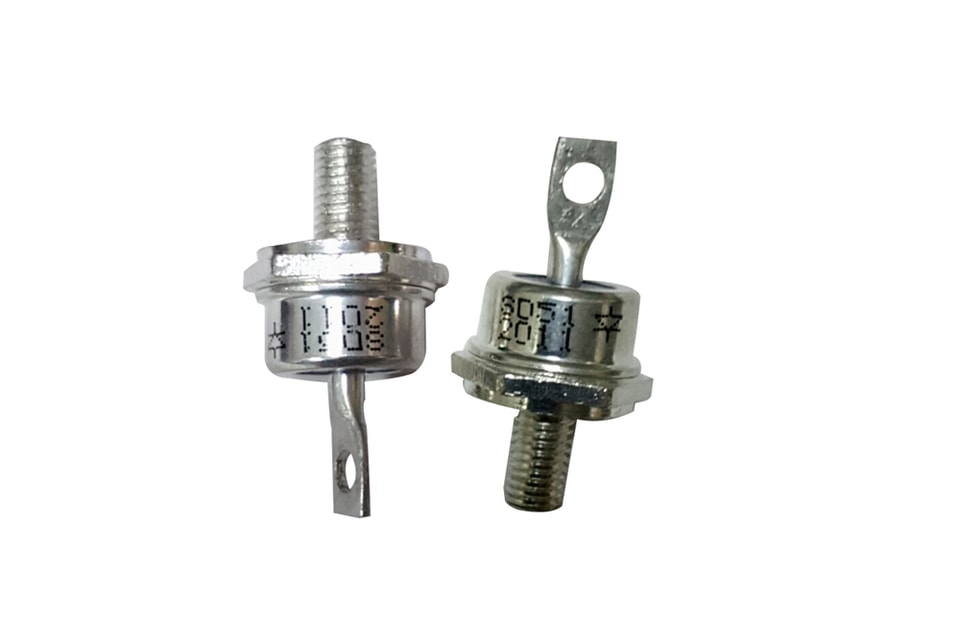

YZPST-STD60-45

✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade

E-mailinfo@yzpst.net

Telefone+86 138 0527 8321

SOLICITE UM ORÇAMENTO TÉCNICO↗

Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.

CENTRO DE DOCUMENTOS

Downloads e arquivos técnicos

YZPST-STD60-45-Schottky Power Diode In DO-5 Stud Package.pdfBAIXAR ↘YANGZHOU POSITIONING TECH CO Power thyristor and diode parts 20200518.pdfBAIXAR ↘

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

Características

• Comutação rápida
• Baixa queda de tensão direta VF
• Proteção por anel de guarda
• Alta capacidade de surto
• Alta eficiência, baixa perda de potência

Classificações elétricas (TC = 250 C, salvo indicação em contrário)

Parâmetro	Símbolo	Valores Unidades
Tensão inversa de pico repetitiva	VRRM	45	V
Tensão de bloqueio em CC	VCC	45	V
Tensão de pico reversa não repetitiva	VRSM	54	V
Corrente média retificada direta (TC = 850C)	IF(AV)	60	A
Corrente de surto de pico não repetitiva (surto aplicado em condições de carga nominal, meia onda, monofásico, 50 Hz)	IFSM	600	A







Classificações máximas (TC 250 C, salvo indicação em contrário)
Parâmetro	Condições de teste	Símbolo	Valores	Unidades
Tensão direta instantânea máxima	IF= 30 A	VF	58
	IF = 60 A		66
	IF= 120 A		89
Corrente reversa instantânea máxima na tensão CC nominal	0 TC = 25 C	IR	50
	0 TC = 125 C		125

Especificações térmicas e mecânicas (2:5 0C, salvo indicação em contrário)
Parâmetros	Símbolo	Valores	Unidades
Resistência térmica máxima junção-caso	R \|	1.0	C!W
Faixa de temperatura de junção de operação		-65 a +150
Temperatura de armazenamento	!st	-65 a +150
Torque de montagem (roscas sem lubrificação)		15	lb·pol
Peso admissível aproximado	W	45 6

A YZPST pode fornecer a seguinte lista de diodos Schottky

Schottky TO-277alta potência TO-220Fplástico encapsulamento		SS110F 28mil	28
SB1045L 88 / 98MIL a queda de tensão é de cerca de 0,5 V	88/98	SS24F 40mil	40
SB1045L 102MIL a queda de tensão é de cerca de 0,43 V	102	SS210F 40mil	40
SB1045L 112MIL	112	SS34F 45mil	45
10U45 chip com canal Taiwan 65MIL, baixo positivo	65	SS32F/SS34F 50mil	50
10U45 70MIL nacional	70	SS54F 55MIL	55
SB1060TO277	88	SS510F 60mil	60
SB10100TO277	88	SS12	28
SB1545L TO277 118MIL	118	SS14	28
TVSsérie produtos, SMDcomponentes		SS16	28
série P4KE（Por exemplo, P4KE100A) até 240 V	52	SS18-SS110	28
série P6KE（Por exemplo, P6KE200A) até 240 V	52	SS24Flat 35MIL	35
1.5KE OJ decapagem DO27 até 240 V	90	SS34Flat40/45MIL	40/45
1.5KE estrutura GPP DO27 até 240 V	145	SS25-SS26 40MIL	40
SMAJ5.0A(CA)-SMAJ240A(CA) SMA	60	SS28-SS210	40
SMBJ5.0A(CA)-SMBJ240A(CA) SMB	60/72	SS35-SS36 40MIL	40
SMCJ5.0A(CA)-SMCJ240A(CA) SMC	90/110	SS35-SS36 45MIL	45
série 3KP/5KP OJ	140	SS38-SS310 50MIL	50
SOD-123FLSMD(retificador, rápido, altafrequência, ultrarrápido rápido,Schottky)		S315-SS320 50MIL	50
		S315-SS320 50MIL	50
A1-A7	42/46	SMAestrutura pastilha (retificador,rápido, alta frequência, ultrarrápidorápido, Schottky)
F7	42/46	SS54 55MIL
F1-F6		SS56 55MIL
S1M 46MIL	46	SS510 55MIL	55
F1M 46MIL		SS515-SS520 55MIL
E1A-E1J	42	SS54-SS56 60MIL
U1A-U1M	42	SS510 60MIL	60
1N5819W/K14	28	SS515-SS520 60MIL
K2/K6	28/28	MINI Retificador Ponte Em pilhaSchottky Ponte Em pilha
K110	28	DB107	50
（K24）40MIL	40	DB107S disco	50
（K26）40MIL	40	DB157	50
（K210）40MIL	40	DB157S	50
（K220）40MIL	50	MB6S 42
（K34）50MIL	50	MB8S 42	42
（K36）50MIL	50	MB10S 42
（K310）50MIL	50	MB6S 46
K54 55MIL	55	MB8S 46	46
SAMF pastilha (retificação, rápido, altafrequência, ultrarrápido rápido, Schottky)		MB10S 46
M7F 42/46MIL	42/46	MB6F 42MIL	42
RS1AF-RS1MF	40/46	MB10F 42MIL	42
US1AF-US1MF	40/46	MB6F 46MIL	46
ES1AF-ES1JF	40/46	MB10F 46MIL	46
S2MF	50/60	MB6S-MB10S50MIL
RS2AF-RS2MF	50/60	MB6F-MB10F50MIL
US2AF-US2MF	50/60	TB10S 50MIL	50
ES2AF-ES2JF	50/60	ABS6-ABS10 50MIL
S3MF	80	ABS22-ABS210 60MIL	60
SS14F 28mil	28	MB6M 46mil	46
SS16F 28mil	28	MB10M 46mil	46

Para mais informações sobre o diodo Schottky, faça o download do arquivo PDF acima com o nome" YANGZHOU POSITIONING TECH CO peças de tiristor e diodo de potência "
