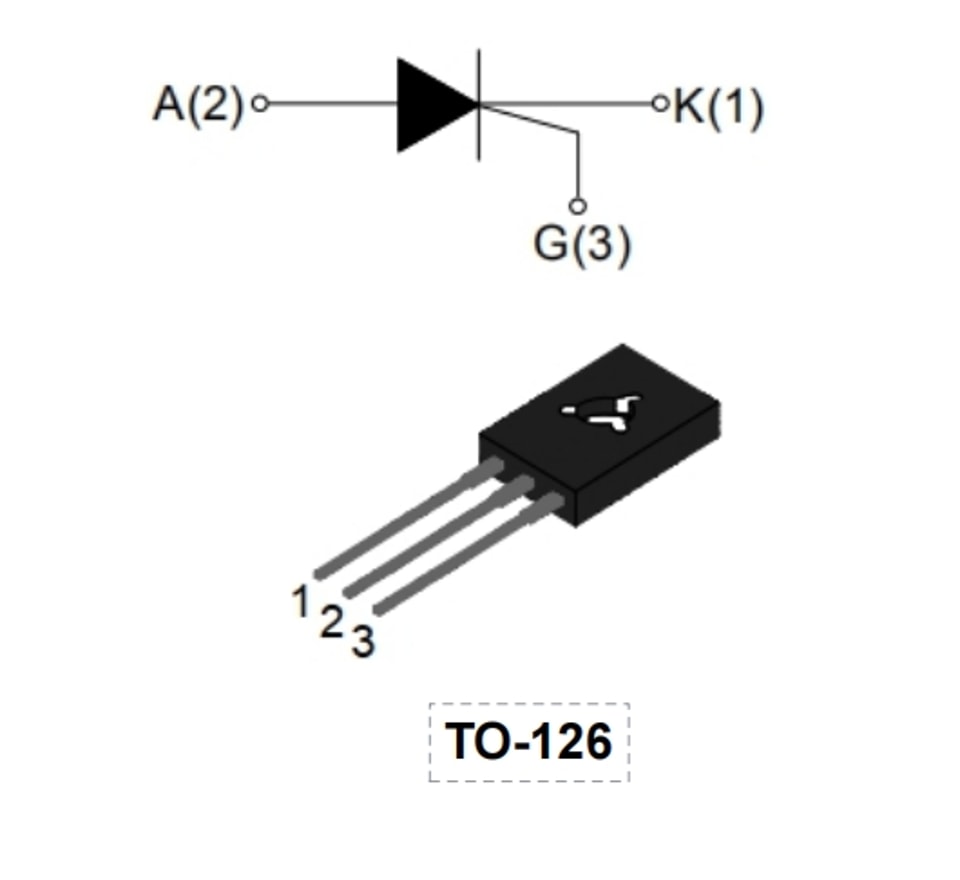

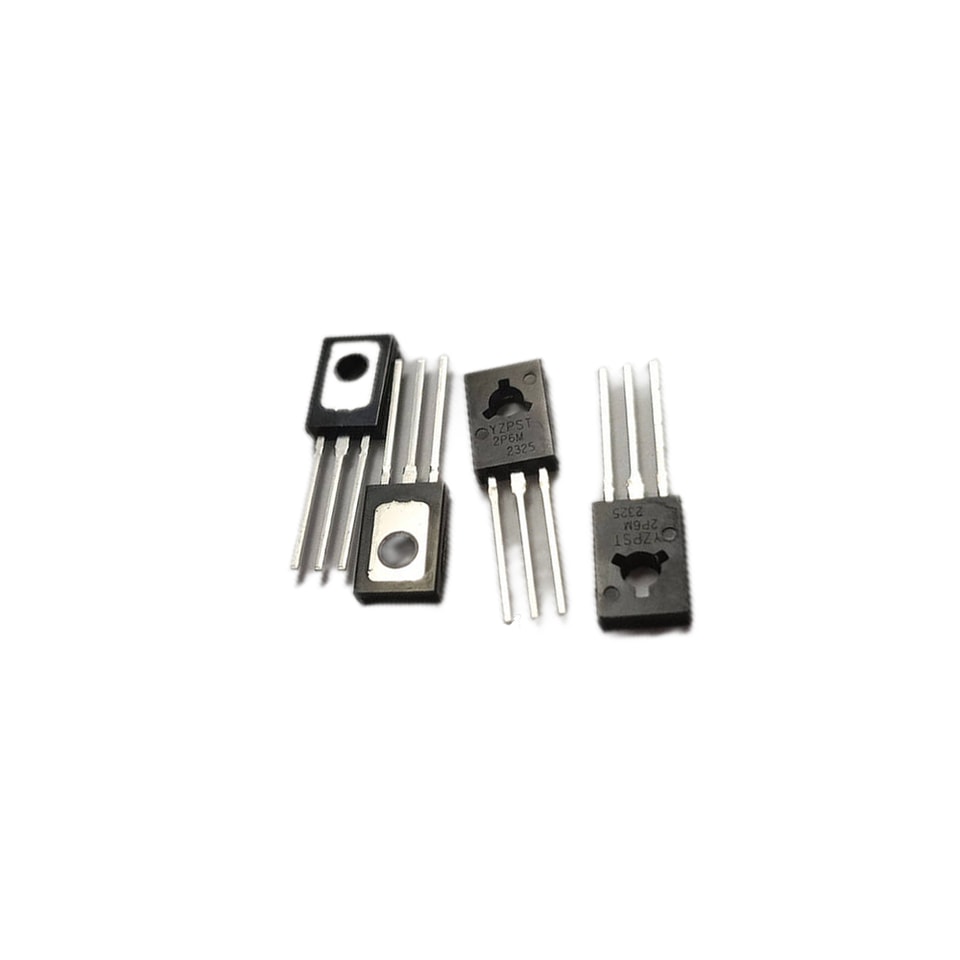

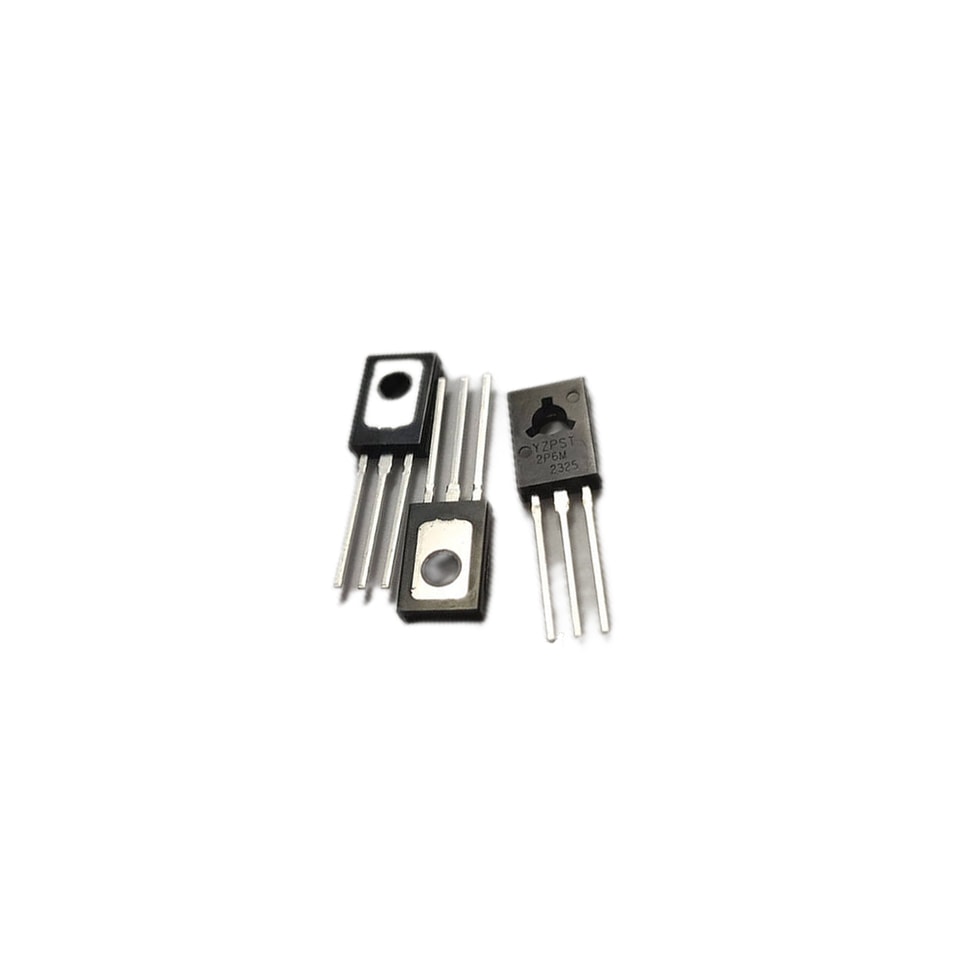

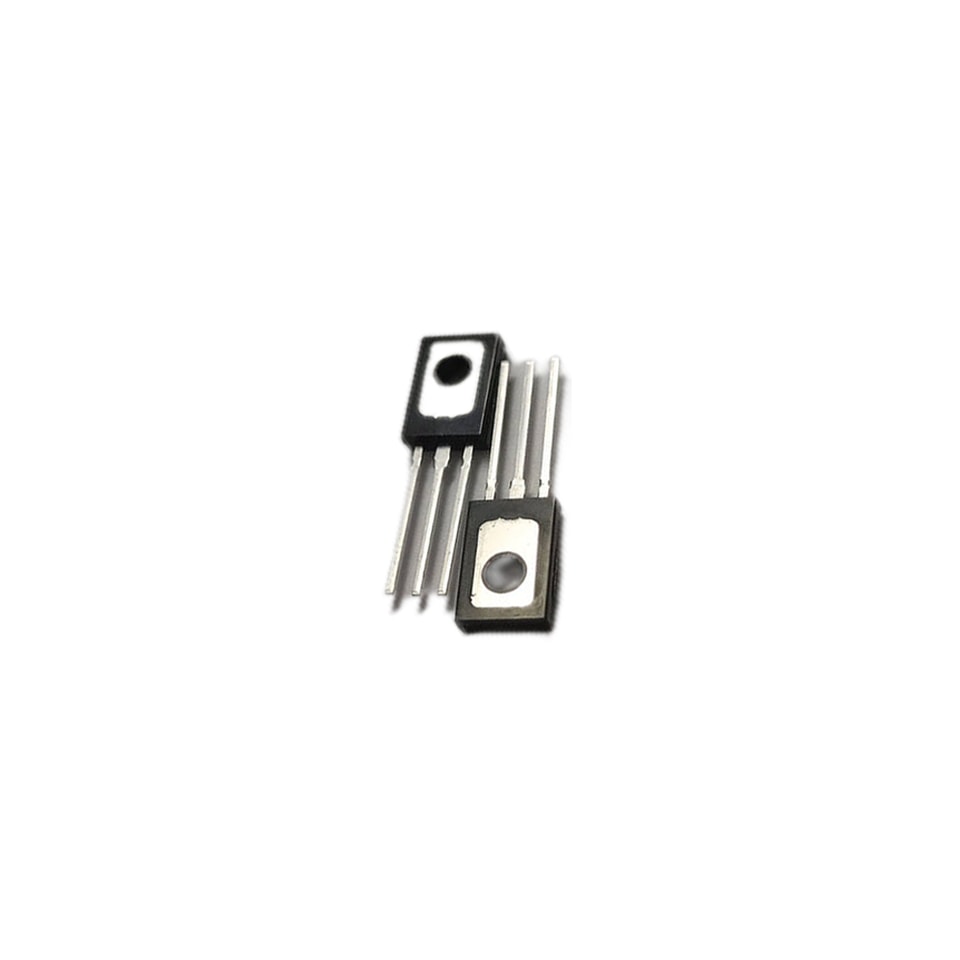

SCR 2P4M 600 V 2 A em TO-126, alta taxa dv/dt
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
2P4M 2A Sensível SCRs
DESCRIÇÃO:
A série SCR 2P4M 2A oferece alta taxa de dv/dt
com forte resistência à interferência eletromagnética.
São especialmente recomendados para uso em
disjuntores diferenciais, alisadores de cabelo, ignitores etc.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidade |
IT(RMS) | 2.0 | A |
IGT | ≤200 | μA |
VDRM/VRRM | 600 | V |
ABSOLUTOS MÁXIMOS CLASSIFICAÇÕES:
Parâmetro | Símbolo | Valor | Unidade |
Armazenamento intervalo de temperatura da junção | Tstg | -40~150 | ℃ |
Operação intervalo de temperatura da junção | Tj | -40~110 | ℃ |
Tensão repetitiva de pico em estado de bloqueio (Tj=25℃) | VDRM | 600 | V |
Pico repetitivo tensão reversatensão (Tj=25℃) | VRRM | 600 | V |
Corrente RMS em condução | IT(RMS) | 2 | A |
Surto não repetitivo pico em condução corrente (ciclo completo, F=50Hz) | ITSM | 20 | A |
I2valor de t para fusão (tp=10 ms) | I2t | 2 | A2s |
Taxa crítica taxa de subida da correnteem condução (IG=2 × IGT) | dI/dt | 50 | A/ μs |
Pico da gate corrente do coletor | IGM | 0.2 | A |
Gate médio de potência | PG(AV) | 0.1 | W |
Pico da gate potência | PGM | 0.5 | W |
CARACTERÍSTICAS ELÉTRICAS (Tj=25℃ salvo indicação em contrário)
| Símbolo | Valor | ||||
| Condição de teste | MÍN | TIPO | MAX | Unidade | |
| IGT | VD=12 V, RL=33 Ω | - | 50 | 200 | μA |
| VGT | - | 0.6 | 0.8 | V | |
| VGD | VD=VDRM Tj110℃ | 0.2 | - | - | V |
| IA | IT50mA | - | - | 5 | mA |
| IL | IG=1,2IGT | - | - | 6 | mA |
| dV/dt | VD=2/3×VDRM Tj110℃ RGK=1 kΩ | 20 | - | - | V/ µs |
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Condição de teste | Valor | Unidade | ||
| VTM | ITM=4A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| IDRM | VD=VDRM= VRRMRGK=1 kΩ | Tj=25℃ | MAX | 5 | µA |
| IRRM | Tj110℃ | 0.1 | mA | ||

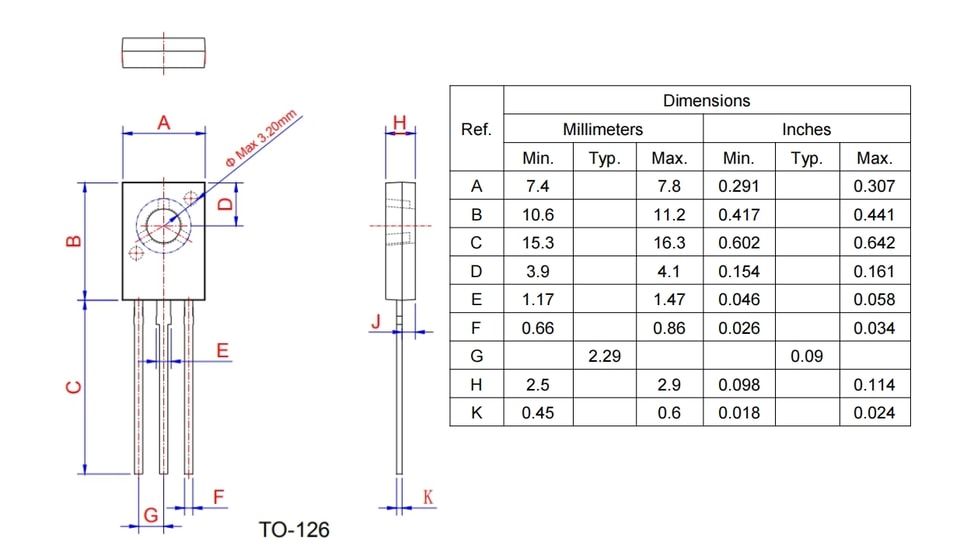

EMBALAGEM DADOS MECÂNICOS
.webp)
.jpg)
.jpg)
