YZPST-MTC92-18E
Características
·Embalagem padrão industrial
·Placa de base eletricamente isolada
·Transferência de calor através da placa de base de metal isolada de óxido de alumínio cerâmico
·Chip soldado em cerâmica AL2O3 ligada diretamente a cobre
·Chip de tiristor com porta central
Aplicações Típicas
·Controle de motor CC
·Partidas suaves de motor CA
·Controle de temperatura
·Dimmer de luz profissional
.jpg)
Módulos de Tiristor Duplo
TIPO: YZPST-MTC92-18E
Características
· Pacote padrão industrial
· Placa de base isolada eletricamente
· Transferência de calor através da placa de base metálica isolada de cerâmica de óxido de alumínio
· Chip soldado em cerâmica AL2O3 ligada diretamente ao cobre
· Chip de tiristor com porta central
Aplicações Típicas
· Controle de motor CC
Arrancadores suaves para motores de corrente alternada
Controle de temperatura
Dimmer de luz profissional
| V DRM /V RRM | 1 8 00/1 8 00 | V | |
| V RSM | 1900 | V |
Classificação Máxima
| Símbolo | Condição | Classificações | Unidade |
| I T(AV) | sin. 180; T c =85 °C , | 95 | A |
| I TSM | T vj =25 °C ; 10 ms | 2000 | A |
| I 2 t | T vj =25 °C ; 8,3 \ 10 ms | 20 | kA 2 S |
| ( di/dt ) cr | 140 | A/us | |
| V iso | A.C. 1s / 1min . | 3600/ 3000 | V |
| T j | -40 ~ + 1 25 | °C | |
| T stg | -40 ~ + 125 | °C | |
| W | - | g |
Características Elétricas
| Símbolo | Condição | Classificações | Unidade |
| I DRM /I RRM | AtV DRM , T j =1 25 °C | 15 | mA |
| V T | Corrente de Estado Ligado 30 0A, T j =25°C | 1.63 | V |
| V T(TO) | T j =1 25 °C | 0.9 | V |
| t gd | T j =25°C | 1 | us |
| t q | T j =1 25 °C | 100 | us |
| I GT /V GT | T j =25°C | 150 / 3 | mA/V |
| V GD | T j =1 25 °C | 0.25 | V |
| ( d v/ dt ) cr | T j =1 25 °C | 1000 | V/us |
| I H | T j =25°C , typ. / max. | 1 4 0 /240 | mA |
| I L | T j =25°C , typ. / max. | 26 0 /550 | mA |
| R th(j-c) | Por Módulo | 0.14 | K/W |

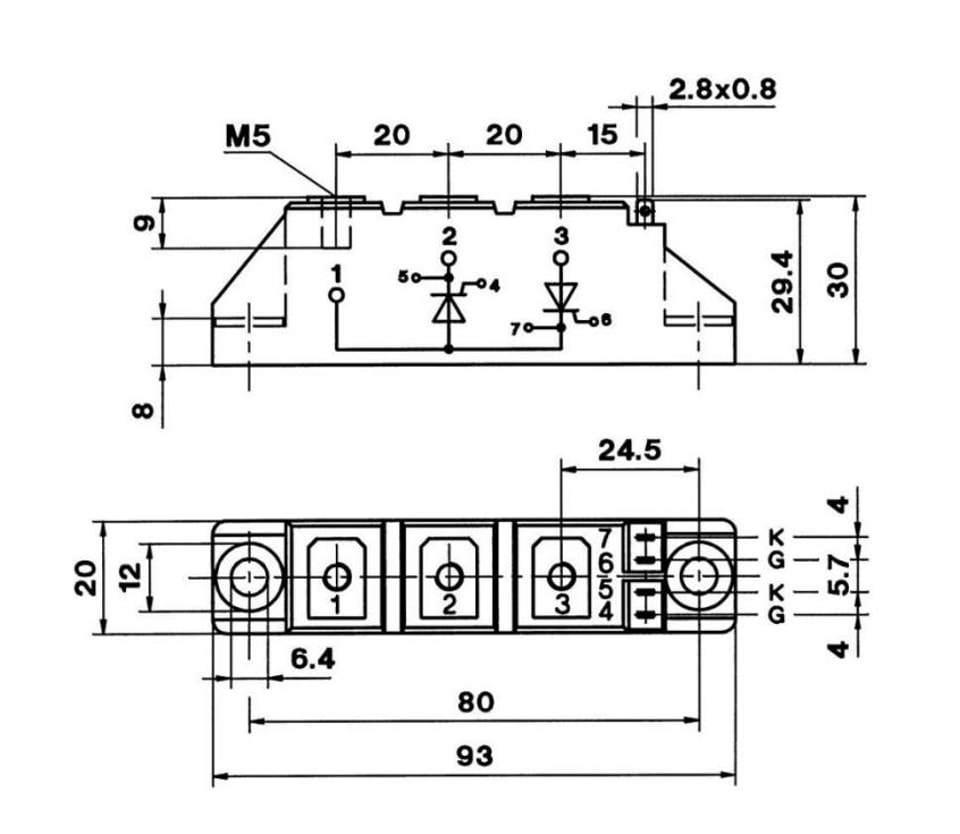

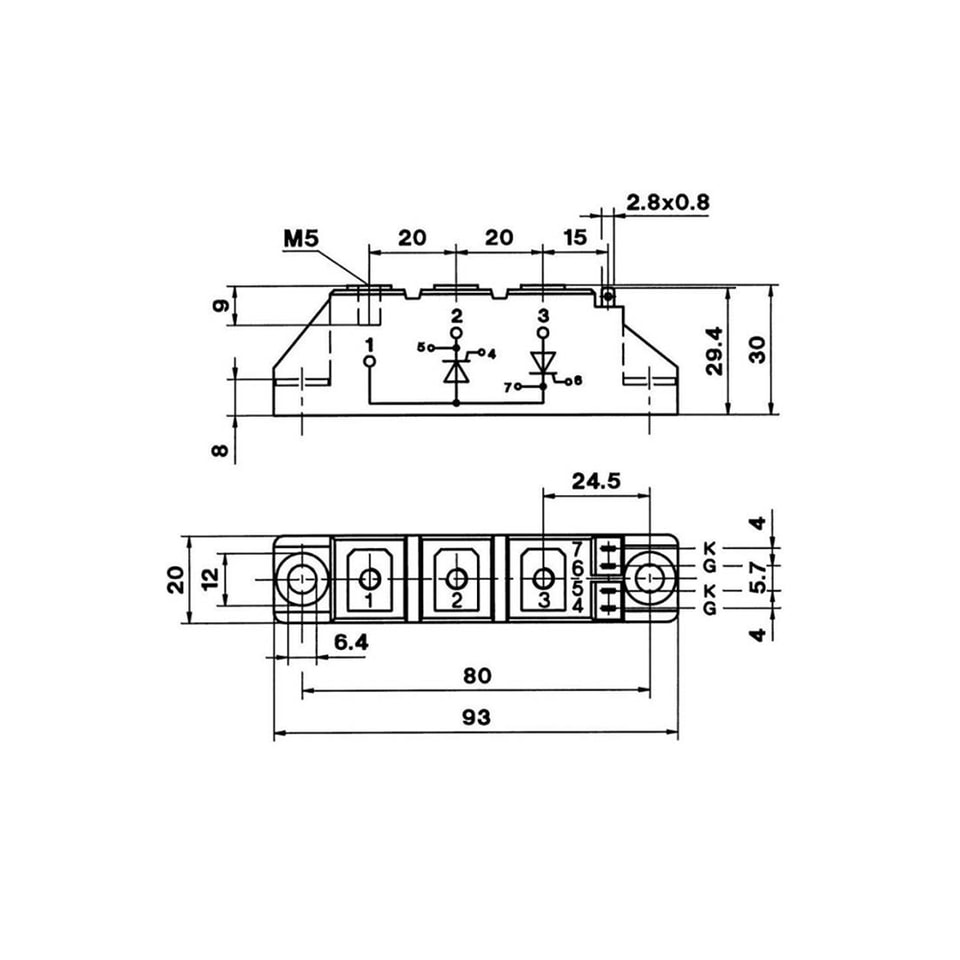

Desenho de Contorno
