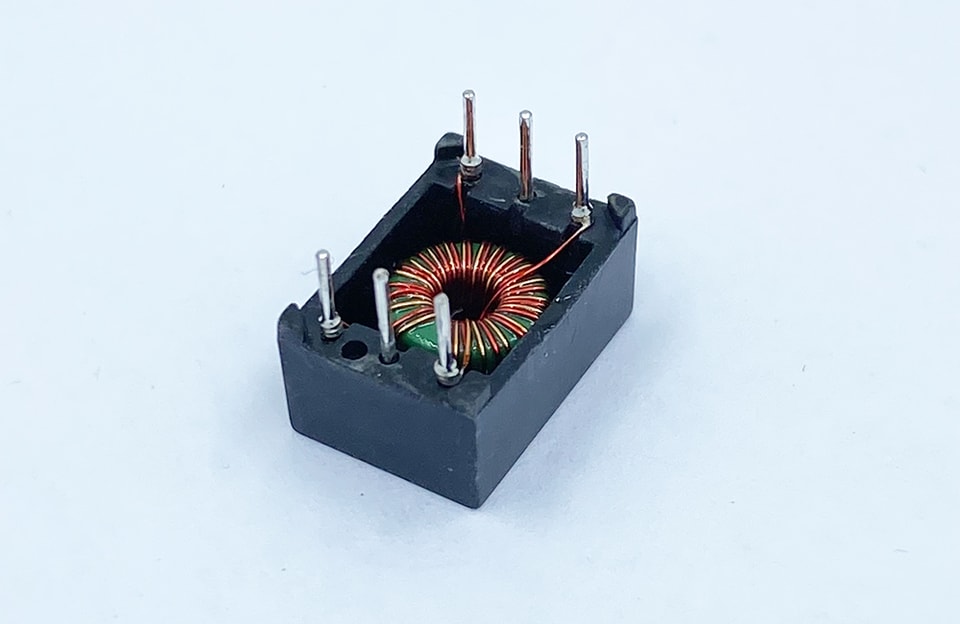

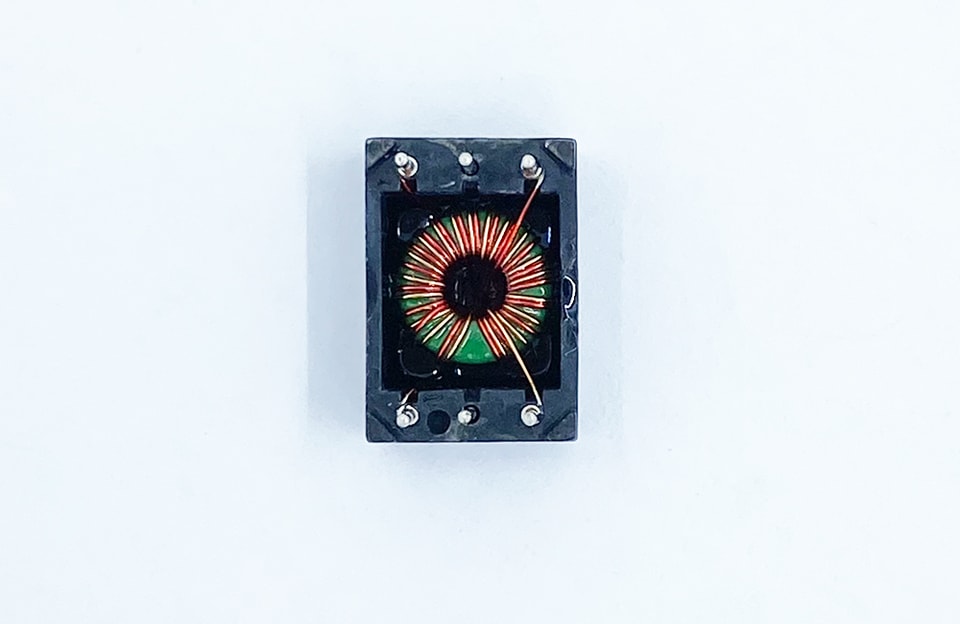

YZPST-KMP-786-4A20

Parte Não.

Pino Não

L

10KHz/0.1V    (uH)

Fuga Indutância

10KHz/0.1V(uH)

CCR

(Ω)

Entre enrolamentos Capacitância

(pF)

DCMA1206P2S-501

1-4(N1)

2-3(N2)

500

500

0.25

0.25

0.34

0.34

22

22

Mín.

Típ.

Máx.

Típ.

MEAS

Item

Ls

(uH)

Lk

(uH)

CCR

(Ω)

A

(mm)

B

(mm)

C

(mm)

D

(mm)

E

(mm)

F

(mm)

G

(mm)

ESPEC

500

0.25

0.34

12.50

8.70

6.20

10.16

3.30

5.08

0.50

Superiorpor

-

-

0.34

12.75

8.95

6.45

10.41

3.80

5.33

0.65

Inferior

500

-

-

12.25

8.45

5.95

9.91

2.80

4.83

0.35

Tolerânce

Min

Tipop

Max

0.25

0.25

0.25

0.25

0.50

0.25

0.15

Ensaio Freq.

10KHz/0,1V

-

1

855.60

0.163

0.236

12.44

8.74

6.20

10.11

3.39

4.99

0.50

2

900.80

0.138

0.234

12.45

8.77

6.19

10.13

3.45

5.02

0.50

3

969.60

0.155

0.237

12.50

8.76

6.18

10.12

3.45

5.04

0.50

4

1004.20

0.166

0.235

12.47

8.75

6.18

10.13

3.32

5.03

0.49

5

985.60

0.192

0.235

12.46

8.76

6.18

10.11

3.35

5.02

0.50

6

7

8

9

10

Avmédia

943.16

0.16

0.24

12.46

8.76

6.19

10.12

3.39

5.02

0.50

Max

1004.20

0.19

0.24

12.50

8.77

6.20

10.13

3.45

5.04

0.50

Min

855.60

0.14

0.23

12.44

8.74

6.18

10.11

3.32

4.99

0.49

Faixa

148.60

0.05

0.00

0.06

0.03

0.02

0.02

0.13

0.05

0.01

Desvio padrãoP

56.01

0.02

0.00

0.02

0.01

0.01

0.01

0.05

0.02

0.00
