COMPONENTE DE POTÊNCIA
YZPST-SK120KQ16
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos

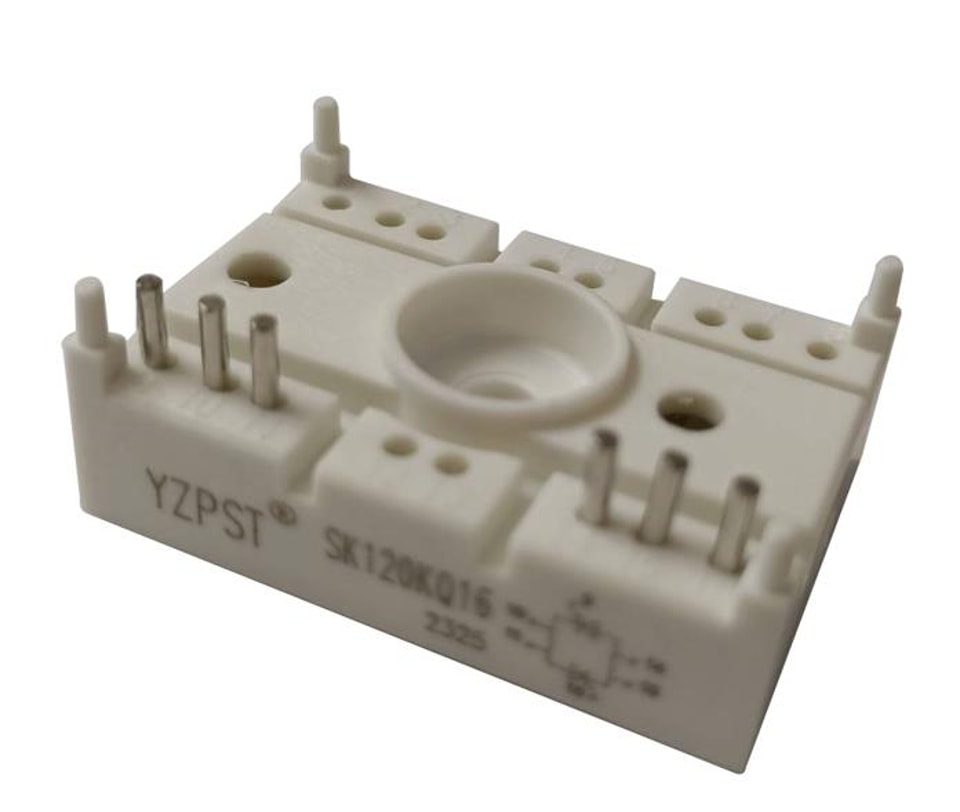

Módulo tiristor 120 A 1600 V
Conforme RoHS
YZPST-SK120KQ16
CARACTERÍSTICAS DO PRODUTO
Design compacto
Fixação com um único parafuso

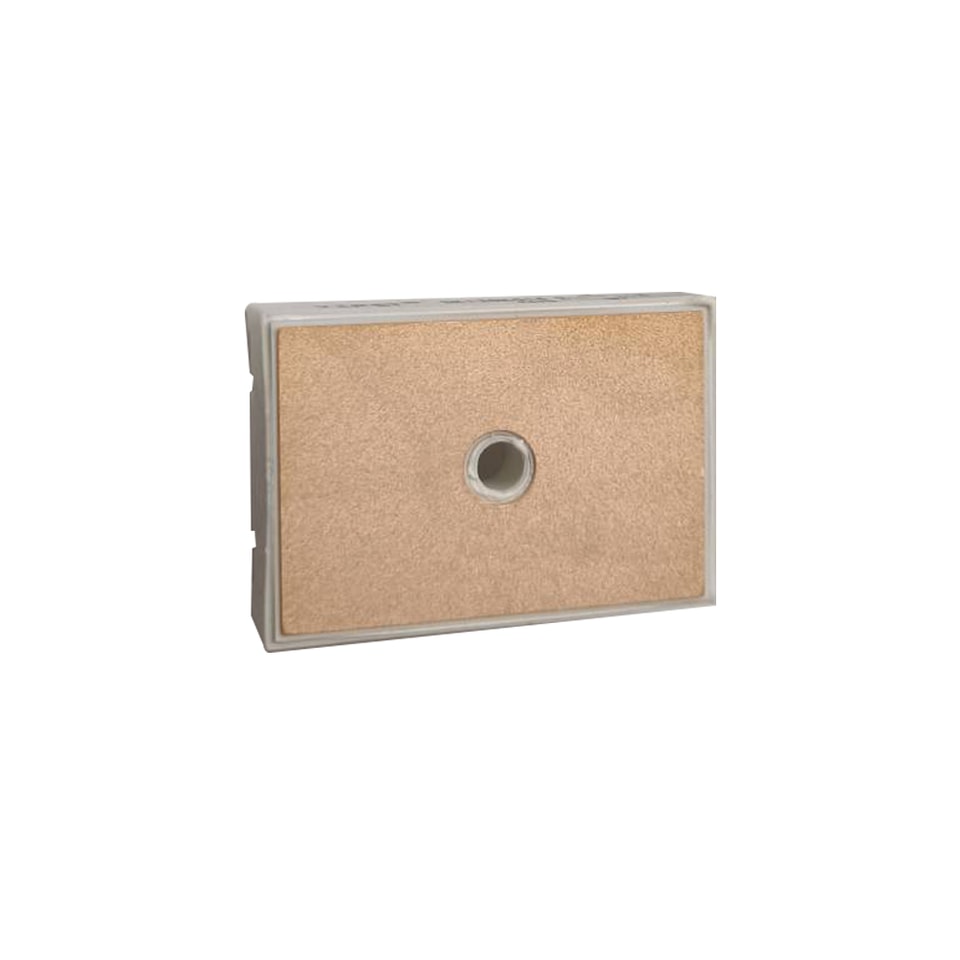

Transferência de calor e isolamento por meio de DBC
Chips de tiristor com passivação em vidro
Baixa corrente de fuga
APLICAÇÕES
Soft starters
Controle de temperatura
Controle de iluminação
ABSOLUTOS MÁXIMOS VALORES(T C =25°C salvo indicação em contrário)
| Símbolo | Parâmetro | Condições de teste | Valores | Unidade |
| VRRM | Tensão reversa repetitiva máxima | Tvj = 125 ℃ | 1600 | V |
| VDRM | Tensão máxima repetitiva de pico em estado desligado | |||
| VRSM | Tensão reversa não repetitiva | Tvj = 125 ℃ | 1700 | V |
| VDSM | Tensão máxima de pico não repetitiva em estado desligado | |||
| IRRM | Corrente reversa repetitiva máxima | Tvj = 125 ℃ | 5 | mA |
| IDRM | Corrente máxima repetitiva de pico em estado desligado | |||
| IT(AV) | Corrente média em condução | TC=85℃ | 90 | |
| IT(RMS) | Corrente RMS | TC=85℃, sin180。 | 145 | A |
| ITSM | Corrente de pico de surto em condução não repetitiva | 10 ms, Tj=25℃ | 2100 | |
| I²t | Para fusão | 10 ms, Tj=25℃ | 20000 | A²s |
| VTM | Tensão de pico em condução | ITM=300A | 1.8 | V |
| dv/dt | taxa crítica de elevação da tensão em bloqueio | VD = 2/3VDRM Gate aberto Tj=125℃ | 1000 | V/us |
| IGT | corrente de disparo do gate máx. | 80 | mA | |
| VGT | tensão de disparo do gate máx. | 1.5 | V | |
| IH | corrente de disparo do gate | 250 | mA | |
| IL | corrente de travamento | 300 | mA | |
| Viso | CA 50 Hz RMS 1 min | 2500 | V | |
| TJ | Temperatura da junção | -40 a +125 | ℃ | |
| TSTG | Faixa de temperatura de armazenamento | -40 a +125 | ||
| RthJC | Resistência térmica junção-caixa (por chip de tiristor) | 0.35 | ℃/W | |
| Torque | força de montagem, módulo ao dissipador | 2 | Nm | |
| Tsolda | terminais, 10 s | 260 | ℃ | |

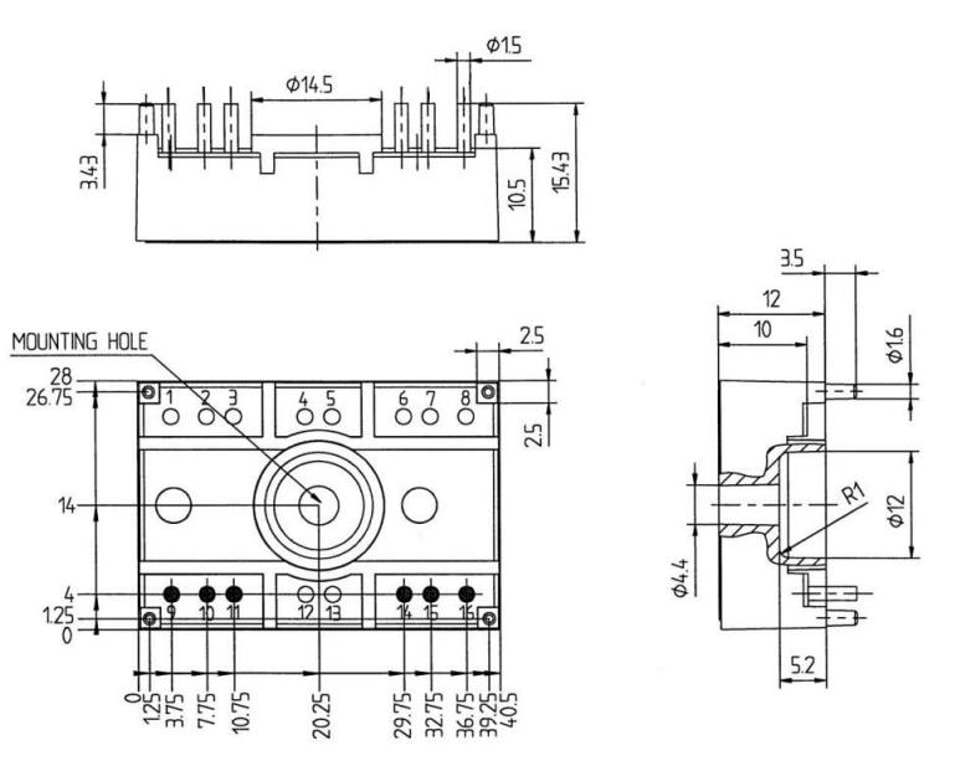

Dimensões externas
