Para mais informações sobreDiodo de alta tensãopor favor, baixe o arquivo PDF acima intitulado "YZPST HIGH VOLTAGE DIODE IN PLASTIC PACKAGE Rev.02"
Nº | Item | Símbolo | Unidade | Classificação | Condições |
1 | Tensão reversa de pico repetitiva | VRRM | kV | 8 | |
2 | Corrente média direta | IF (AV) | mA | 200 | Tamb=60 °C Onda senoidal semiciclo de 50 Hz Valor médio de retificação |
3 | Corrente de surto direta | IFSM | A | 15 | Tamb=25 °C Onda senoidal semiciclo de 50 Hz, pulso único |
4 | Corrente de surto reversa | IRSM | μA | 5 | |
5 | Temperatura máxima da junção | Tjmax | °C | 130 | |
6 | Temperatura de armazenamento | Tstg | °C | -40~+130 |
Nº | Item | Símbolo | Unidade | Classificação | Condições de teste |
1 | Queda de tensão direta | VFM | V | 18 máx. | IFM=200mA |
2 | Corrente reversa em temperatura normal | IRM1 | μA | 5 máx. | VRM=8KV |
A YZPST pode fornecer a seguinte lista de equivalentes de diodos de alta tensão.
Diodos de alta tensão
2CLG 100mA 10KV
2CLG 100mA 20KV
2CLG 100mA 15KV
2CL 500mA 12KV
2CL104 (350mA 12KV)
2CL106 (500mA 12KV)
HV600S10 (600mA 10KV)
HV600S12 (500mA 12KV)
Diodo de alta frequência e alta tensão
2CL G 20mA 20KV 80ns
04D, 04Z (10mA 4000V, 80ns)
08D,08X, 08Z (10mA 8000V, 80ns)
PST-12 (10mA 12000V, 80ns)
PST-14 (10mA 12000V, 80ns)
PST-16 (10mA 12000V, 80ns)

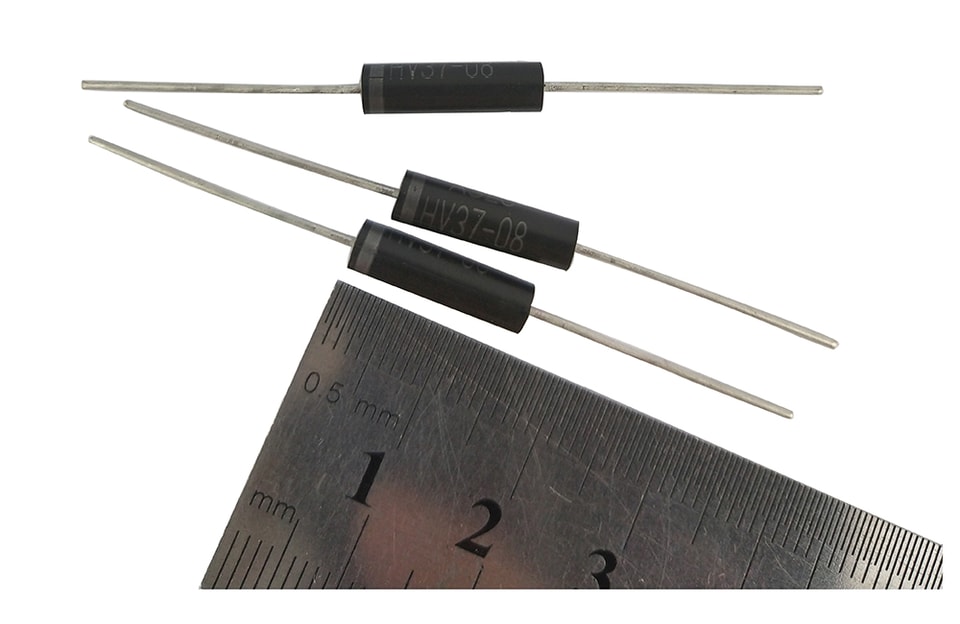

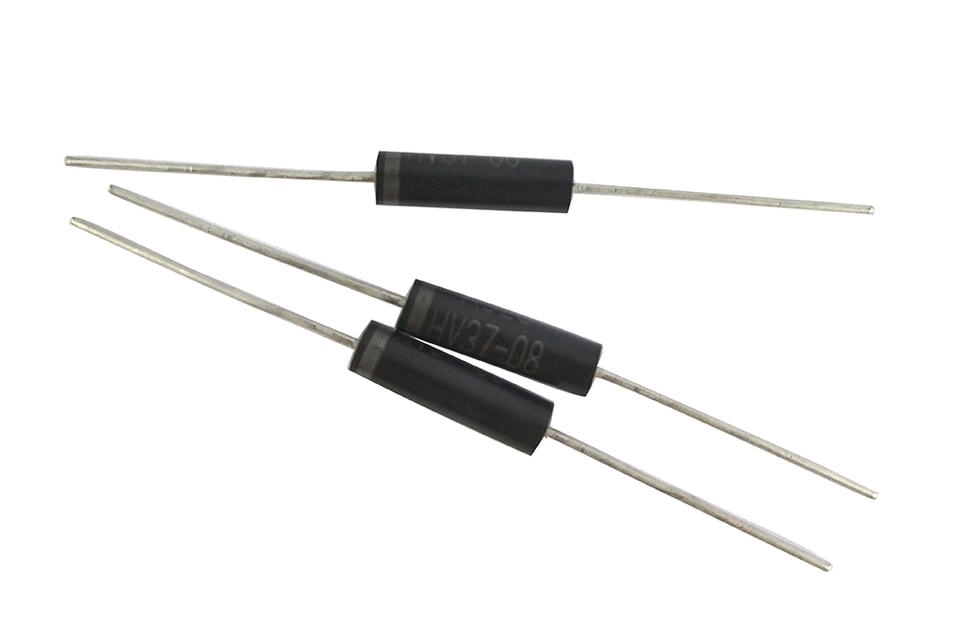

HV37-08 (200mA 8KV 80ns)
HV37-08F (200mA 8KV 70ns)

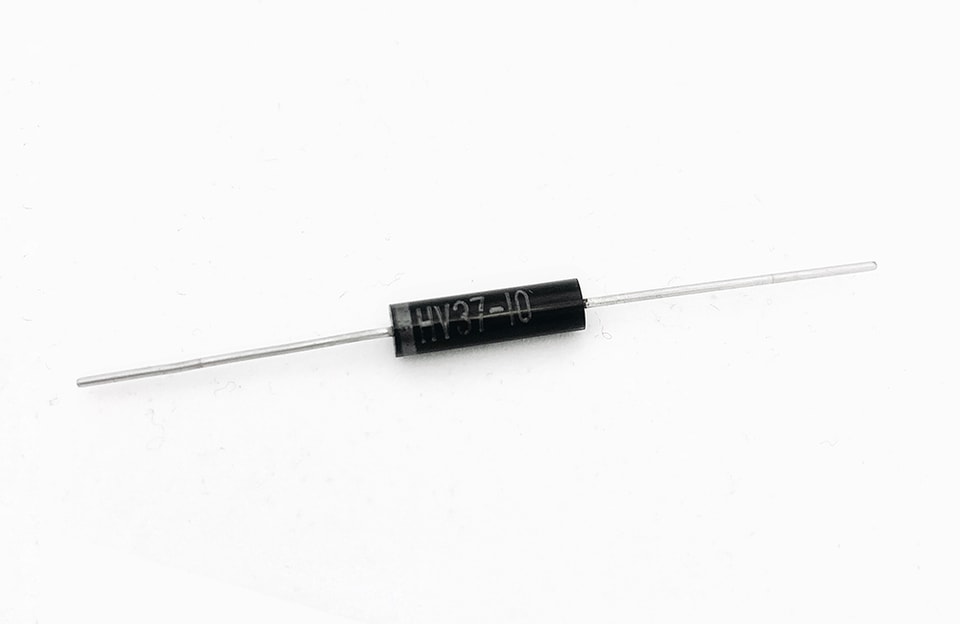

HV37-10 (200mA 10KV 80ns)
HV37-20 (200mA 20KV 80ns)
HV37-20F (200mA 20KV 70ns)
CL03-10F (300mA 10KV 80ns)
FOB (450mA 8KV 40ns)
FOB-12 (450mA 12KV 40ns)
Pilha de silício de alta tensão
(20mA-10A, 30KV-500KV)
Para mais informações sobreDiodo de alta tensãopor favor, baixe o arquivo PDF acima intitulado "YZPST HIGH VOLTAGE DIODE IN PLASTIC PACKAGE Rev.02"
