COMPONENTE DE POTÊNCIA

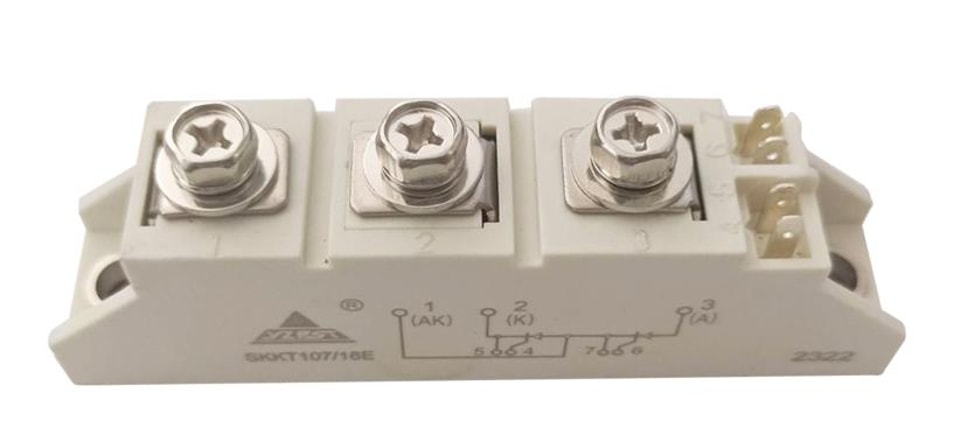

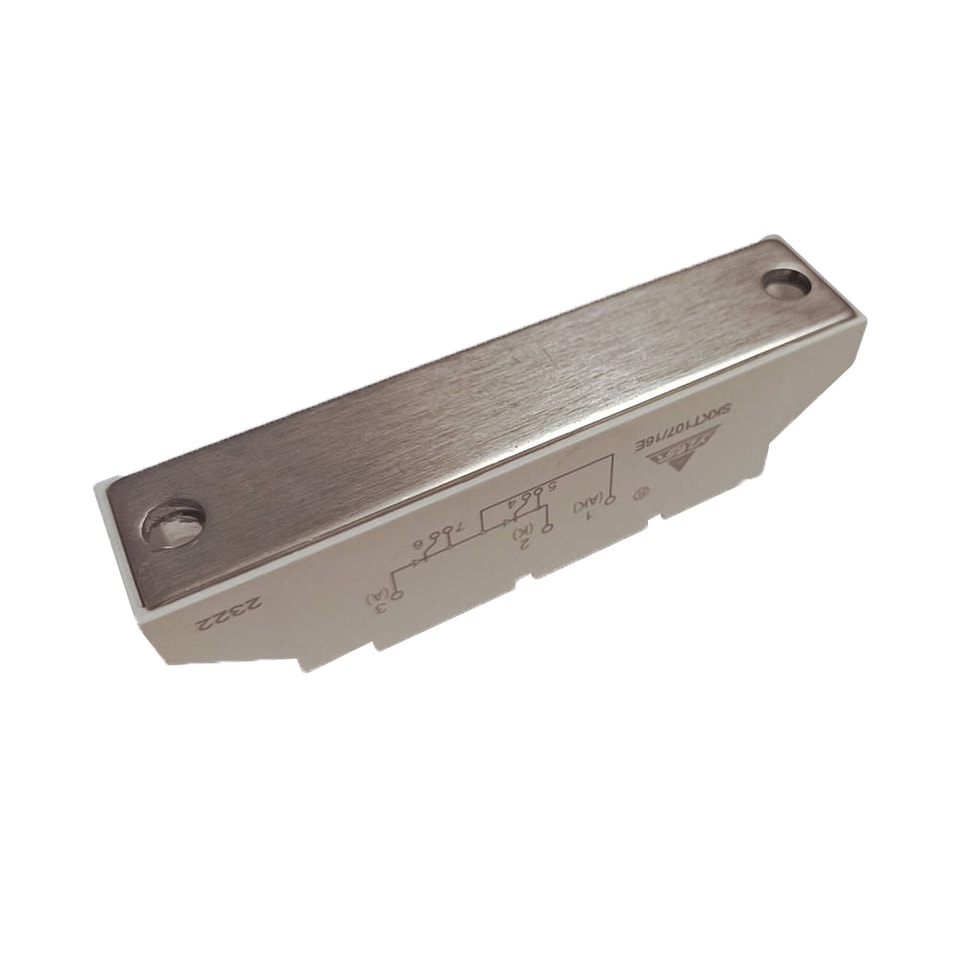

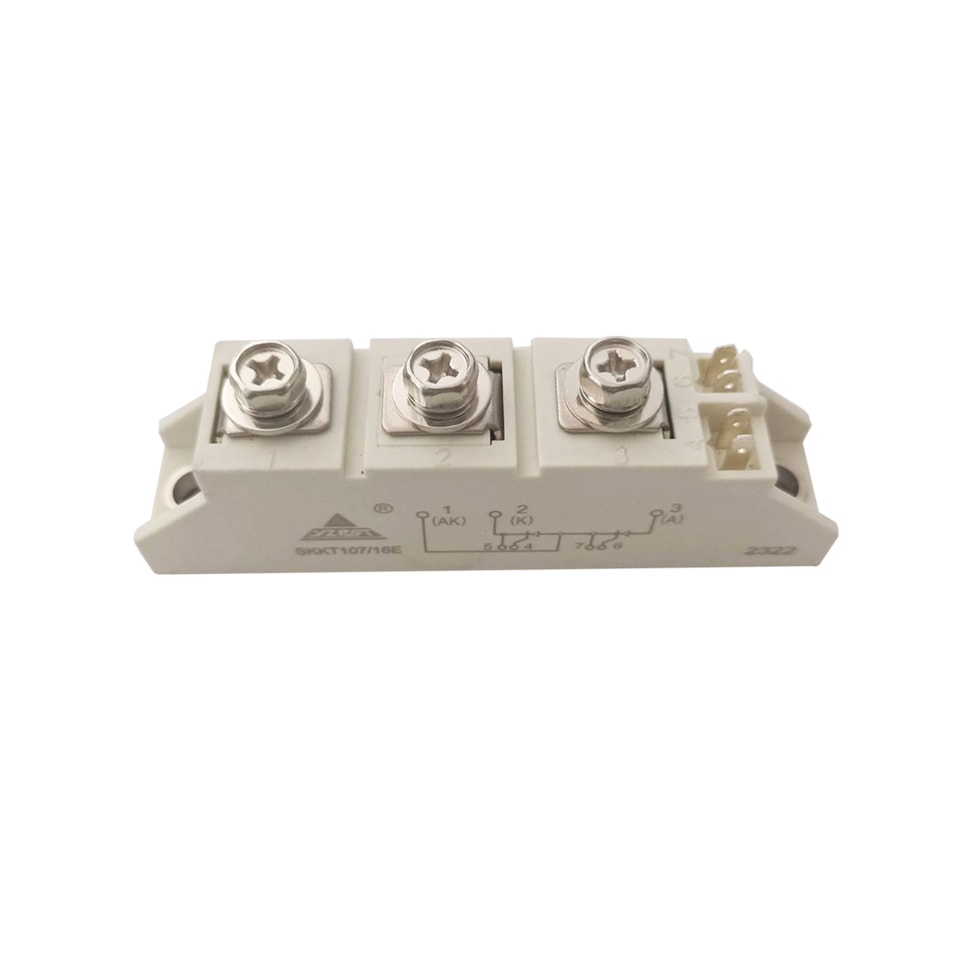

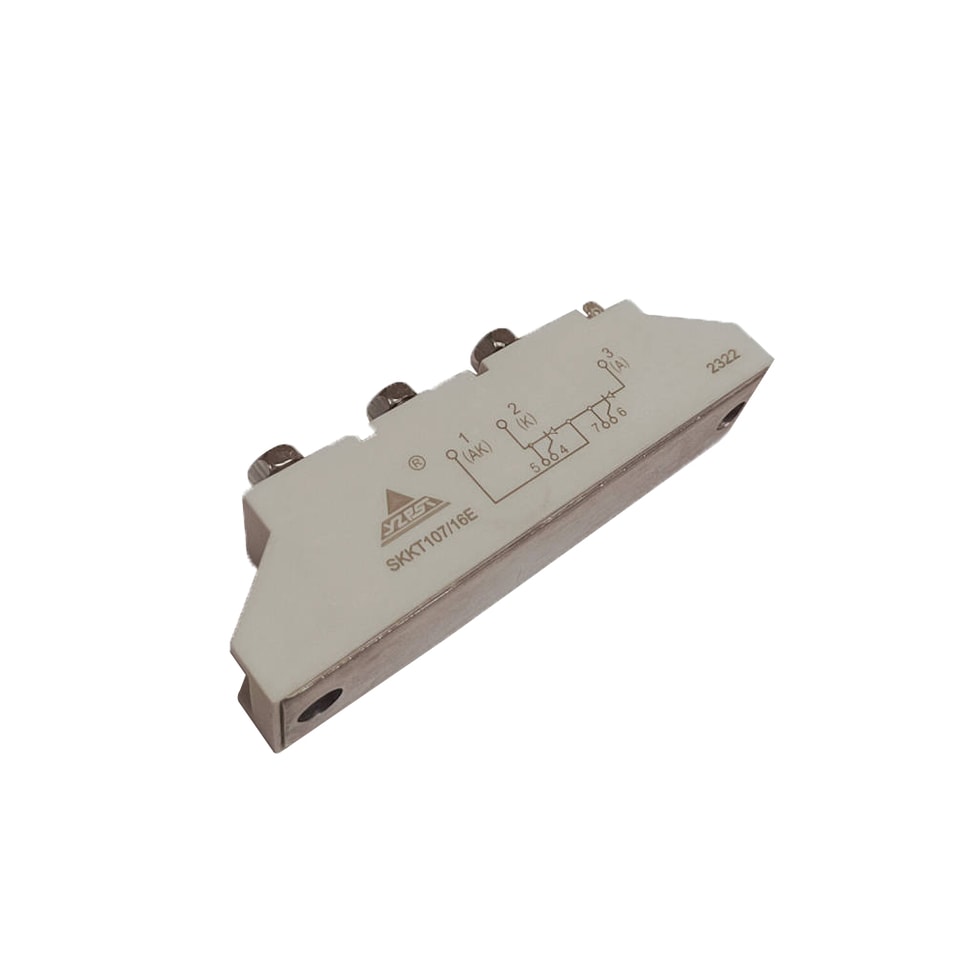

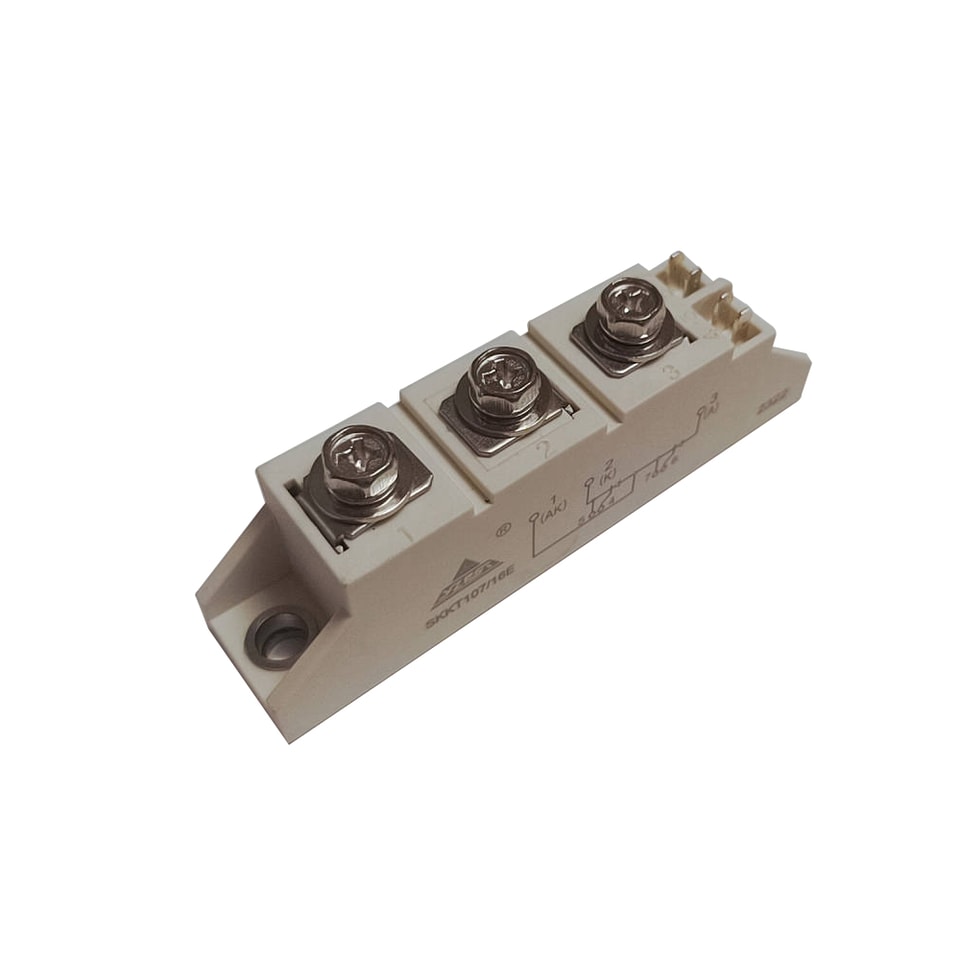

YZPST-SKKT107-16E
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
Módulos tiristores P/N:YZPST-SKKT107/16E
Tiristor com gate amplificador 1600 V Módulo tiristor 119 A
Características
Transferência de calor por base metálica isolada em cerâmica de nitreto de alumínio
Contatos de pressão em metal nobre para alta confiabilidade
Tiristor com gate amplificador
Aplicações típicas
Controle de motor CC
Partidas para motor CA
Controle de temperatura
Dimerização profissional de iluminação
VDRM | VRRM | VRSM |
1600V | 1600V | 1700V |
| Símbolo | Condições | Valores | Unidades |
| IT(AV) | sin. 180; TC=85°C | 119 | A |
| IRMS | 190 | ||
| ITSM | Tvj=25°C; 10 ms | 2250 | A |
| I²t | Tvj=25°C; 8,3…10 ms | 25.3 | KA2s |
| VT | Tvj=25°C; IT=300A | máx. 1,75 | V |
| IDD | Tvj=125°C; VRD=VRRM; VDD=VDRM | máx. 20 | mA |
| IRD | |||
| tgd | Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM | 1 | μs |
| tgr | 2 | ||
| (di/dt)cr | Tvj=125°C | máx. 140 | A/μs |
| (dv/dt)cr | Tvj=125°C | máx. 1000 | V/μs |
| tq | Tvj=125°C | 200 | μs |
| IH | Tvj=25°C; típ./máx. | 250 | mA |
| IL | Tvj=25°C; RG=33Ω; típ./máx. | 600 | mA |
| VGT | Tvj=25°C; c.c. | mín. 1,0 | V |
| IGT | Tvj=25°C; c.c. | mín. 35 | mA |
| VGD | Tvj=125°C; c.c. | máx. 0,25 | V |
| IGD | Tvj=125°C; c.c. | máx. 4 | mA |
| Rth(j-c) | por tiristor / por módulo | 0.19 | K/W |
| Rth(c-s) | por tiristor / por módulo | 0.1 | K/W |
| Tvj | -40…+130 | °C | |
| Tstg | -40…+130 | °C | |
| Visol | CA 50Hz; valor eficaz; 1s/1min. | 3600/3000 | V |
