COMPONENTE DE POTÊNCIA

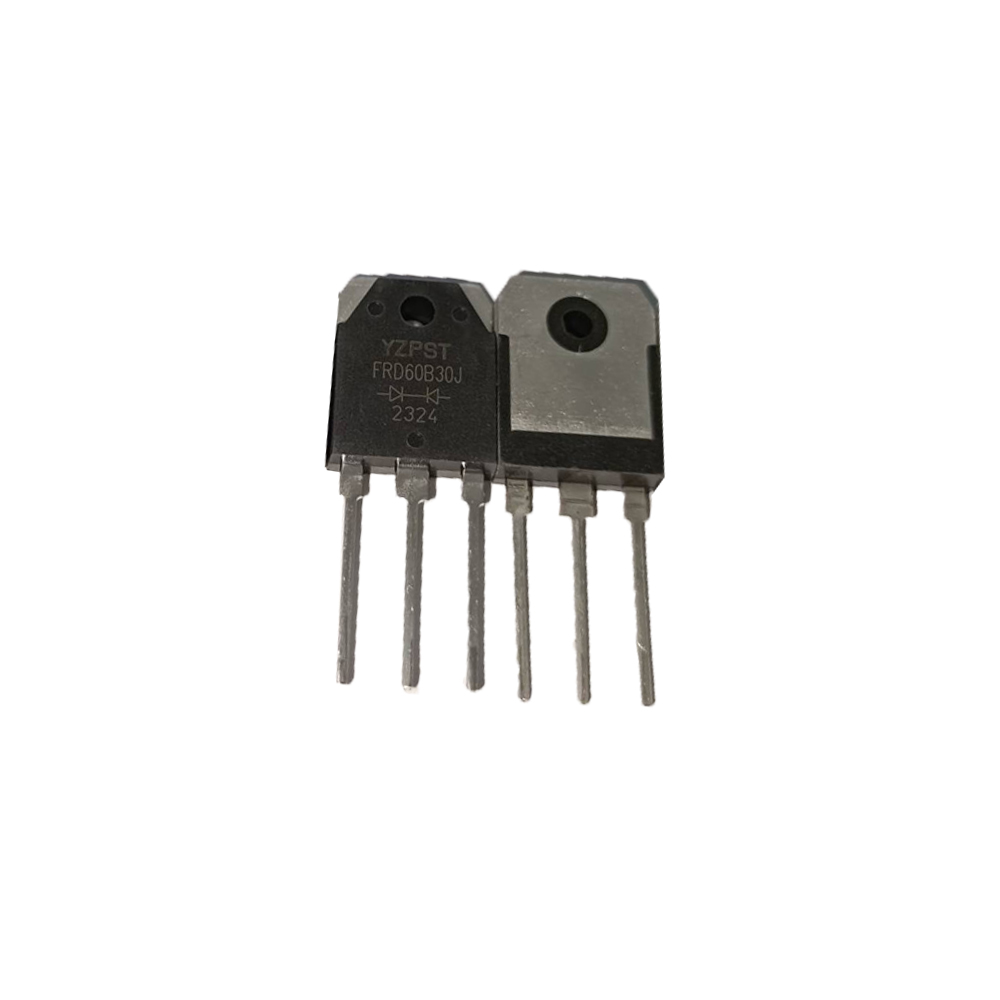

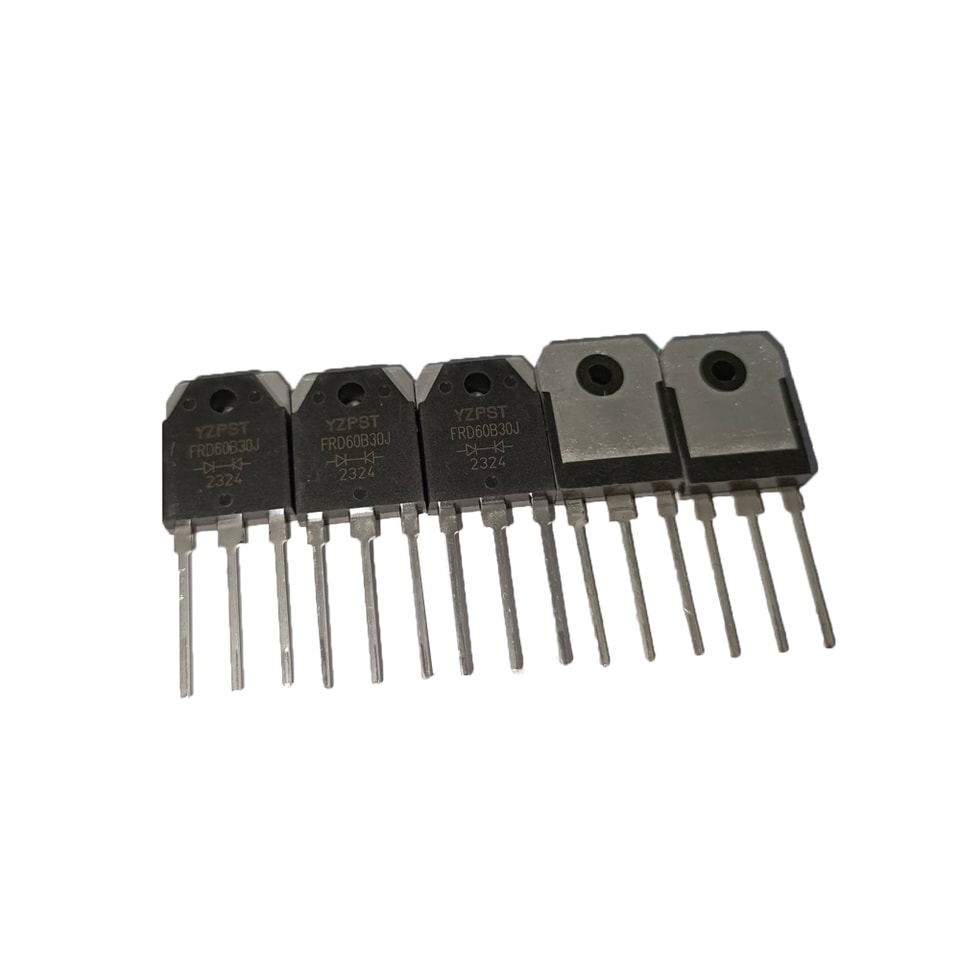

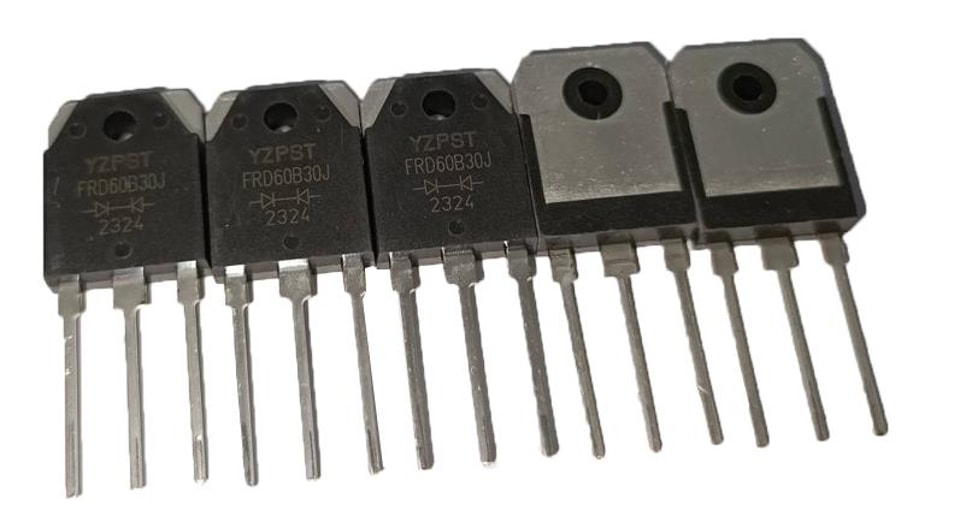

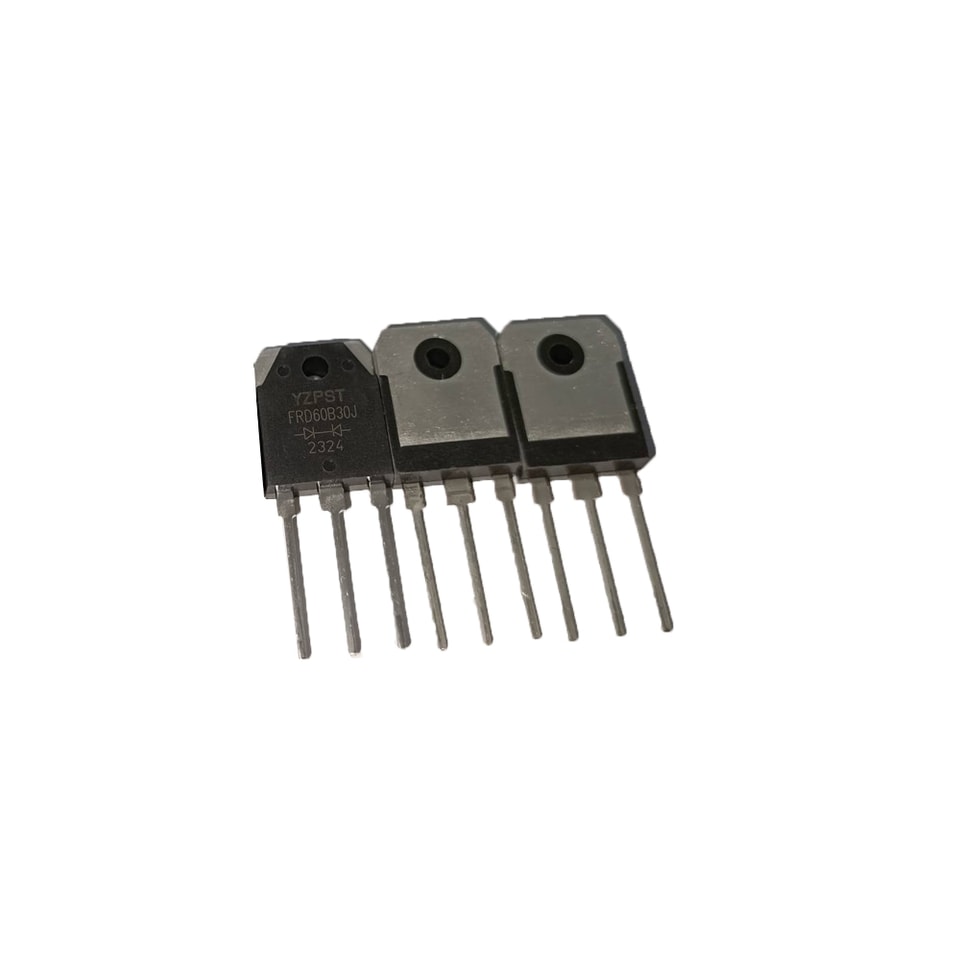

YZPST-FRD60B30J
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
DIODO RETIFICADOR DE RECUPERAÇÃO SUAVE ULTRARRÁPIDA FRD60B30
P/N:YZPST-FRD60B30
DESCRIÇÃO:
O FRD60B30 é um diodo retificador de recuperação suave ultrarrápida.
Apresenta as características de baixa tensão direta, baixa corrente de fuga,
baixa perda de potência, maior confiabilidade dos sistemas e conformidade com a norma RoHS.
CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS (à temperatura ambiente de 25℃, salvo indicação em contrário.)
| Símbolo | Parâmetro | Valor | Unidade |
| VR | Tensão reversa máxima em corrente contínua | ||
| VRRM | Tensão reversa repetitiva de pico máxima | ||
| VRWM | Tensão reversa de pico de trabalho | 300 | V |
| IF(AV) | Corrente direta contínua, TC = 110℃ | 60 | |
| IFSM | Corrente direta de pulso único, TC = 25℃ | 600 | A |
| TJ,TSTG | Faixa de temperatura de operação e armazenamento | -55 a +175 | °C |
CARACTERÍSTICAS ELÉTRICAS(a 25℃ de temperatura ambiente, salvo indicação em contrário)
| Símbolo | Parâmetro | Condição de teste | Valor | Unidade | ||
| MÍN | TIPO | MAX | ||||
| VBR | Tensão de ruptura reversa | IR= 100µA | 300 | |||
| I F =30A | 0.97 | 1.2 | ||||
| VF | Tensão direta | I F =30A, Tj = 125℃ | 0.87 | 1.1 | V | |
| VR =300V | 20 | |||||
| IR | Corrente de fuga reversa | Tj = 150℃, VR =300V | 200 | uA | ||
| I F =0.5A, I R = 1A, | 40 | |||||
| trr | Tempo de recuperação reversa | I RR =0.25A | ns | |||
| I F = 1A,VR =30V, di/dt =200A/us | 25 | 35 | ||||

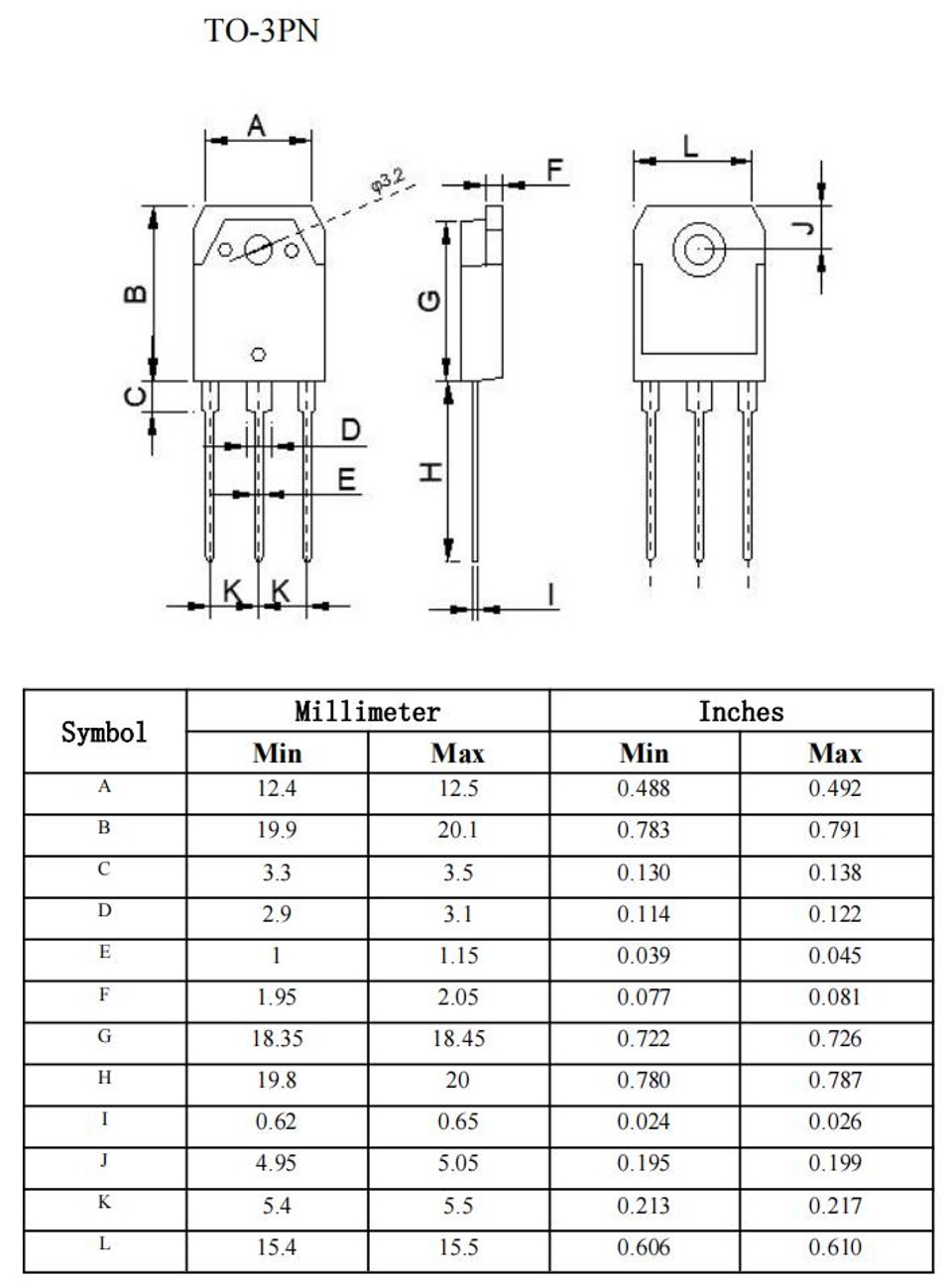

DADOS MECÂNICOS DO INVÓLUCRO
Nenhum conteúdo adicional do produto está disponível.
