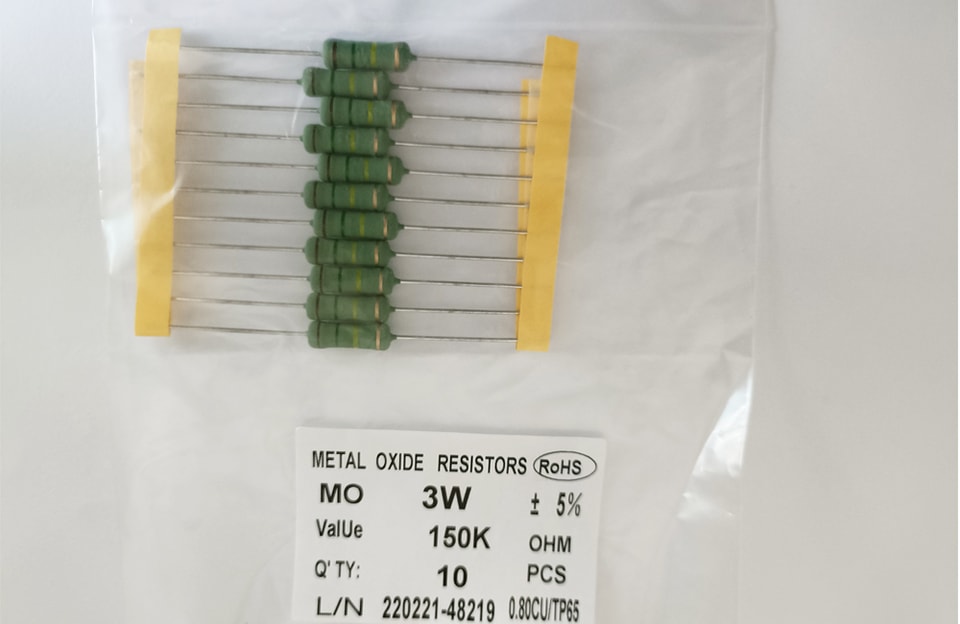

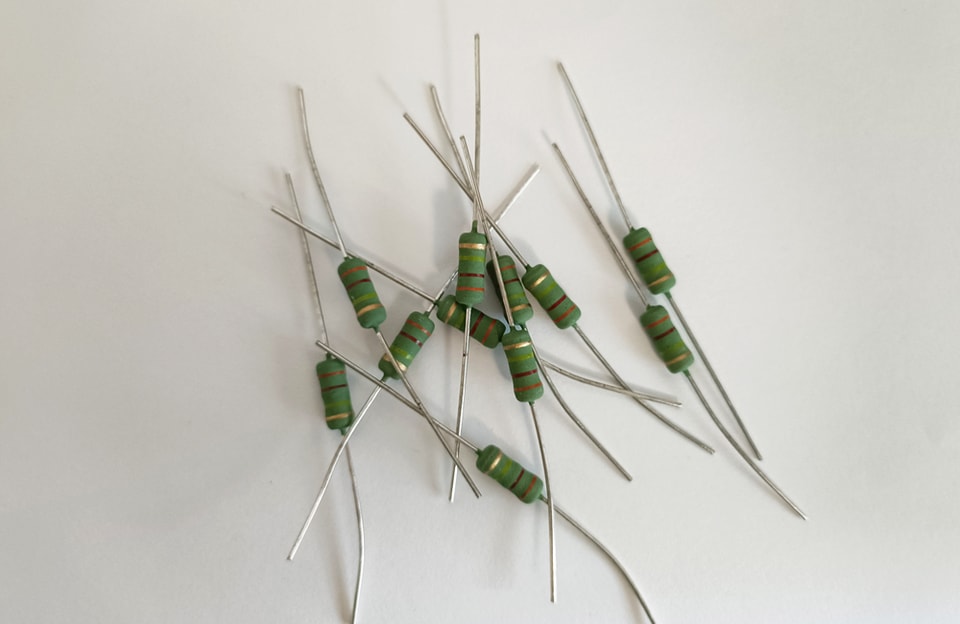

YZPST-MO 3W 150K TP65

Dimensão（ｍｍ）

L

ФD

ｌ

Φd

Valor

15.5±0.5

5±0.5

≥26

0.8±0.05

(Estilo)

MO

(Potência nominal)

3W

(Curva de derating)

Tensão nominal

Tensão máxima

500V

Tensão máxima de sobrecarga

700V

Tolerância

±5%

Faixa de resistência

150K

Faixa de temperatura de operação

-55℃ ～ +155℃

Descrição

Requisitos de desempenho

Método de ensaio

(RCoeficiente de temperatura da resistência

)

T.C.R. ±350ppm/℃

Temperatura de teste

+20℃／-55℃／+20℃／+125℃／+20℃

(Sobrecarga de curta duração)

△ Ｒ≤±1％Ｒ

Sem danos visíveis, marcações legíveis

2,5 vezes a tensão nominal ou a tensão máxima de sobrecarga, o que for menor, durante 5 segundos

(Tensão suportada)

(Sem centelhamento nem ruptura)

CA 500V1 minuto

Resistência dos terminais

Puxado

△R≤±1％R+0,05R

Sem danos visíveis

Φd  0,8 mm；Carga10N 10s

Torcido

Φd 0,8 mm；Carga10N 90⁰

Torcido

360⁰  na direção oposta

Resistência à vibração

△R≤±1％+0,05R

Sem danos visíveis

10～500Hz

3 direções, 2 horas cada

Resistência ao calor da solda

△R≤±1％R

Marcações legíveis, sem danos visíveis

350℃

A 2 mm do corpo, 3 segundos

(Soldabilidade)

Pelo menos 95% da superfície imersa deve estar coberta por solda nova, sem acúmulos de defeitos.

235℃

A 2 mm do corpo, 2 segundos

Ciclo térmico

△R≤±1％R+0,05R

Sem danos visíveis

-55/+155℃

durante 5 ciclos

(Humidade)

△R≤±5％R+0,05R

Sem danos visíveis

40℃ 95％RH

1344 horas

70℃

(Vida útil sob carga)

△R≤±5％R+0,05R

Sem danos visíveis, marcações legíveis

tensão nominal ou tensão máxima, 1,5 horas ligado, 0,5 horas desligado, temperatura de 70 °C, 1000 horas
