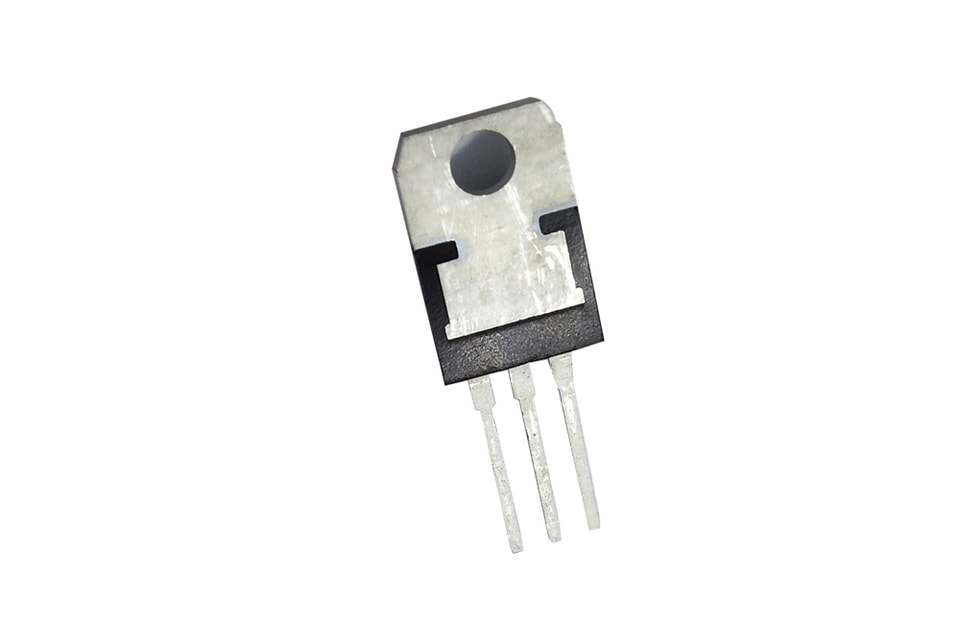

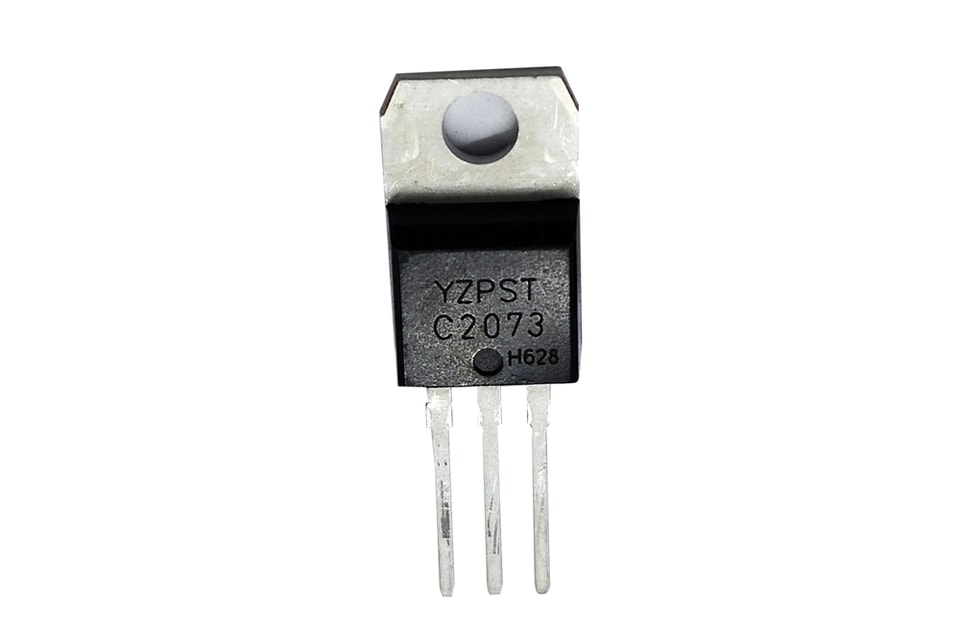

Transistor tipo NPN 2SC2073

DESCRIÇÃO:
O 2SC2073 é um transistor do tipo NPN, usado como transistor de chaveamento de potência para reatores eletrônicos e lâmpadas eletrônicas de economia de energia. Apresenta as características de baixa perda de comutação, alta confiabilidade, boas características em alta temperatura, velocidade de comutação adequada, baixa corrente de fuga reversa etc.
YZPST-2SC2073-1

CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS

Símbolo	Parâmetro	Valor	Unidade
VCBO	Tensão coletor-base	150	V
VCEO	Tensão coletor-emissor	150	V
VEBO	Tensão emissor-base	5	V
IC	Corrente contínua do coletor	1.5	A
PTOT	Dissipação total em Tcase=25 ℃	75	W
T_j	Temperatura da junção	150	℃
T_stg	Faixa de temperatura de armazenamento	-55-150	℃

CARACTERÍSTICAS ELÉTRICAS (TC = 25°C, salvo indicação em contrário)

Símbolo	Parâmetro	Condição de teste	Valor			Unidade
Símbolo	Parâmetro	Condição de teste	Mín.	Tipo	Máx.	Unidade
V(BR)CBO	Tensão de ruptura coletor-base	I_C=1mA	150			V
V(BR)CEO	Tensão de ruptura coletor-emissor	I_C=0,1mA	150			V
V(BR)EBO	Tensão de ruptura emissor-base	I_E=1mA	-5			V
ICBO	Corrente de corte do coletor	V_CB=150V, I_E=0			5	μA
ICEO	Corrente de corte do coletor	V_CE=150V, I_C=0			5	μA
IEBO	Corrente de corte do emissor	V_EB=5V, I_C=0			5	μA
hFE	Ganho de corrente CC	V_CE=10V, I_C=0.5A	40		140
VCE(sat)	Tensão de ruptura coletor-base	I_C=0,5A, I_B=50 mA			0.85	V
VBE(sat)	Tensão de saturação base-emissor	I_C=0,5A, I_B=50 mA			1.5	V
a: tp≤300μs,δ≤2%
