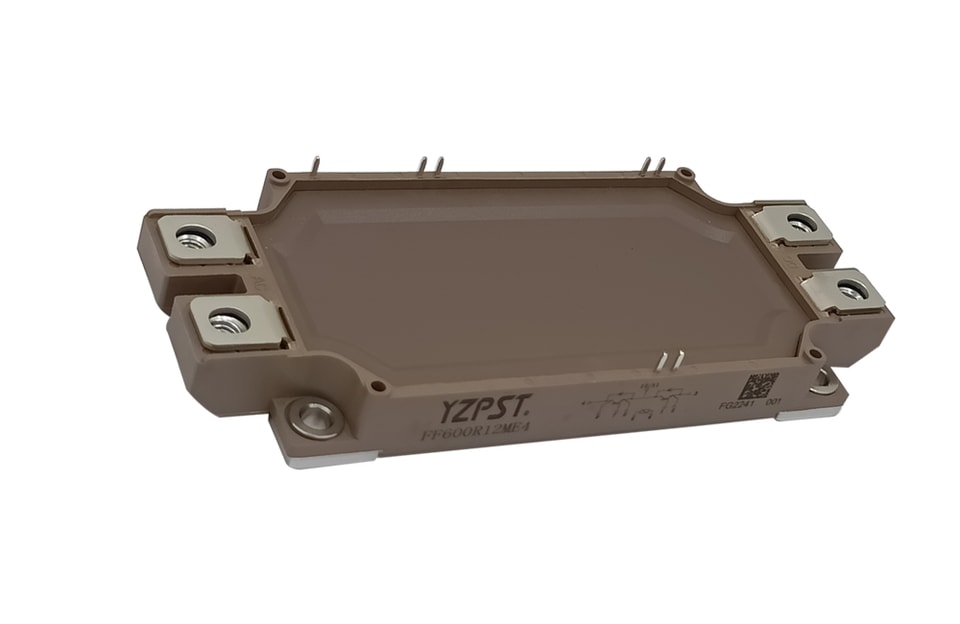

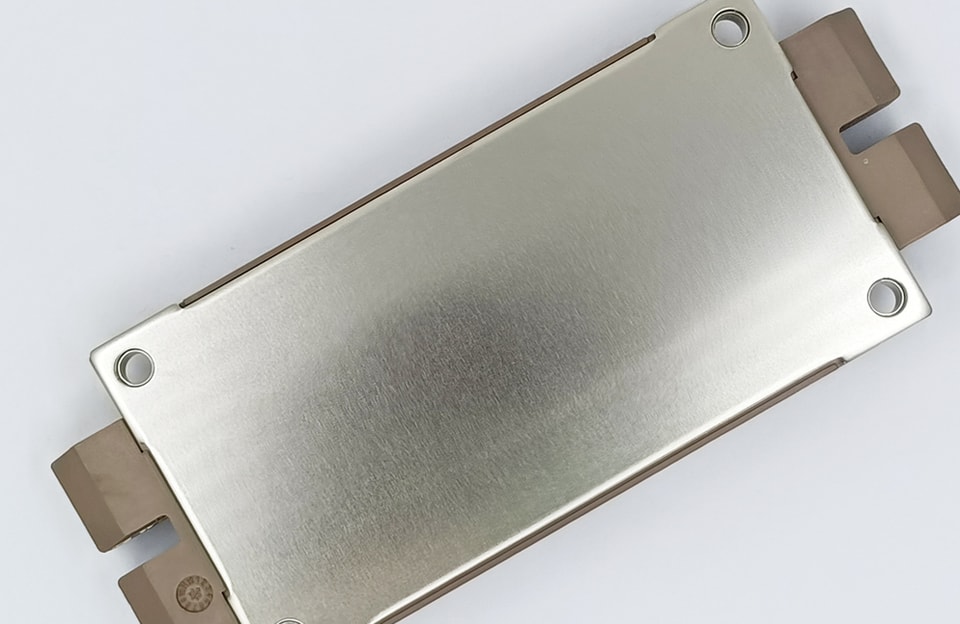

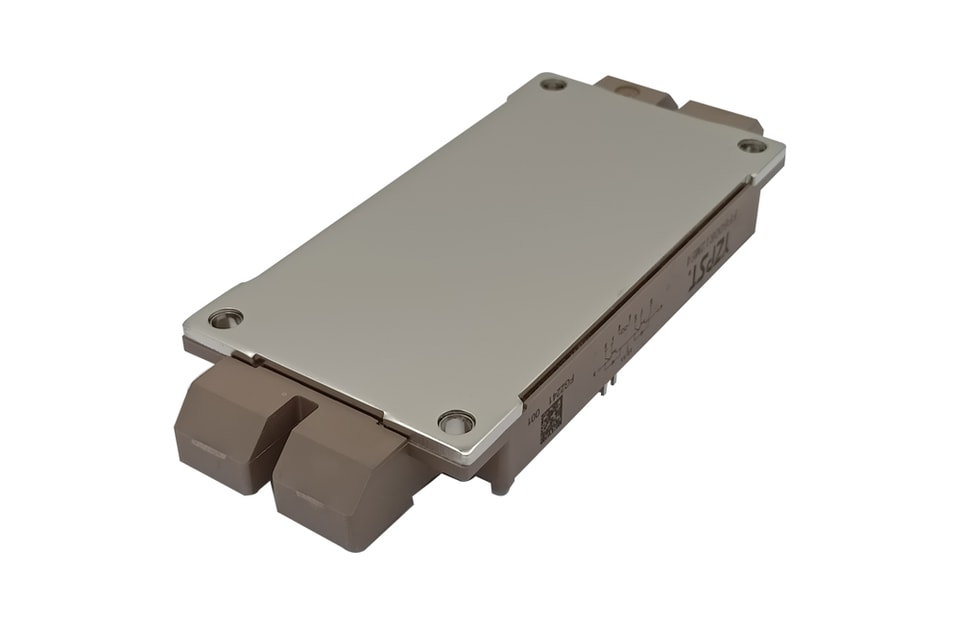

YZPST-600B120E53
Módulo de potência IGBT
AplicaçõesInversor para acionamento de motor
Amplificador de acionamento servo CA e CC
UPS (fontes de alimentação ininterruptas)
Características
Baixa Vce(sat) com tecnologia SPT+
Vce(sat) com coeficiente de temperatura positivo
Inclui FWD antiparalelo de recuperação rápida e suave
Alta capacidade de curto-circuito (10 us)
Estrutura de módulo com baixa indutância
Valores máximos absolutos
Parâmetro | Símbolo | Condições | Valor | Unidade |
Tensão coletor-emissor | VCES | VGE=0V, IC=1mA, Tvj=25℃ | 1200 | V |
Corrente contínua do coletor | IC | Tc100℃ | 600 | A |
Corrente de pico do coletor | ICRM | ICRM=2IC | 1200 | A |
Tensão gate-emissor | VGES | Tvj=25℃ | ±20 | V |
Dissipação total de potência (inversor IGBT) | Ptot | Tc=25℃ Tvjmax=175℃ | 3750 | W |
Características do IGBT
Parâmetro |
Símbolo |
Condições |
Valor |
Unidade | ||
Mín. | Típ. | Máx. |
| |||
Tensão de limiar gate-emissor | VGE(th) | VGE=VCE,IC=3mA,Tvj=25℃ | 5.0 | 5.8 | 6.5 | V |
Corrente de corte coletor-emissor |
ICES | VCE=1200 V, VGE=0V, Tvj=25℃ |
|
| 1.0 | mA |
VCE=1200 V, VGE=0V, Tvj=125℃ |
|
| 5.0 | mA | ||
Coletor-EmissorTensão de saturação |
VCE(sat) | Ic=600A,VGE=15V, Tvj=25℃ |
| 1.70 |
| V |
Ic=600A,VGE=15V, Tvj=125℃ |
| 2.00 |
| V | ||
Capacitância de entrada | Cies |
VCE=25V,VGE =0V, f=1MHz, Tvj=25℃ |
| 43.1 |
| nF |
Capacitância de saída | Coes |
| 2.25 |
| nF | |
Capacitância de transferência reversa | Cres |
| 1.95 |
| nF | |
Resistência interna de gate | Rgint |
|
| 1.25 |
| Ω |
Tempo de atraso de ligar | td(on) |
IC=600 A VCE= 600VVGE= ±15V RG= 1.2Ω Tvj=25℃ |
| 250 |
| ns |
Tempo de subida | tr |
| 88 |
| ns | |
Tempo de atraso no desligamento | td(off) |
| 560 |
| ns | |
Tempo de descida | tf |
| 131 |
| ns | |
Dissipação de energia durante a ativação Tempo | Eon |
| 33.1 |
| mJ | |
Dissipação de energia durante o desligamento Tempo | Edesligado |
| 57.8 |
| mJ | |
Tempo de atraso de ligar | td(on) |
IC=600 A VCE = 600 VVGE = ±15V RG = 1,2 Ω Tvj=125℃ |
| 300 |
| ns |
Tempo de subida | tr |
| 102 |
| ns | |
Tempo de atraso no desligamento | td(off) |
| 650 |
| ns | |
Tempo de descida | tf |
| 180 |
| ns | |
Dissipação de energia durante a ativação Tempo | Eon |
| 50.2 |
| mJ | |
Dissipação de energia durante o desligamento Tempo | Edesligado |
| 87.8 |
| mJ | |
Dados de SC |
Isc | Tp≤10 us, VGE=15V,Tvj=150℃,Vcc=600 V, VCEM≤1200 V |
|
2400 |
|
A |
Características do diodo
Parâmetro |
Símbolo |
Condições |
Valor |
Unidade | ||
Mín. | Típ. | Máx. |
| |||
Corrente direta contínua do diodo | IF | Tc100℃ |
| 600 |
| A |
Corrente direta de pico do diodo | IFRM | IFRM=2IF |
| 1200 |
| A |
Tensão direta |
VF | IF=600A,Tvj=25℃ |
| 1.65 |
| V |
IF=600A,Tvj=125℃ |
| 1.75 |
| V | ||
Carga recuperada | Qrr |
IF =600 AVR=600V -diF/dt =6000A/usTvj=25℃ |
| 60.3 |
| uC |
Corrente de recuperação reversa de pico | Irr |
| 415 |
| A | |
Tempo de recuperação reversa | trr |
| 260 |
| ns | |
Energia de recuperação reversa | Erec |
| 28.1 |
| mJ | |
Carga recuperada | Qrr |
IF=600 AVR=600V -diF/dt =6000A/usTvj=125℃ |
| 114 |
| uC |
Corrente de recuperação reversa de pico | Irr |
| 543 |
| A | |
Tempo de recuperação reversa | trr |
| 380 |
| ns | |
Energia de recuperação reversa | Erec |
| 51.8 |
| mJ | |
Diagrama do circuito
Dimensões do encapsulamento
