YZPST-TIP122
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
P/N:YZPST-TIP122 Transistores Darlingtonrs
DESCRIÇÃO:

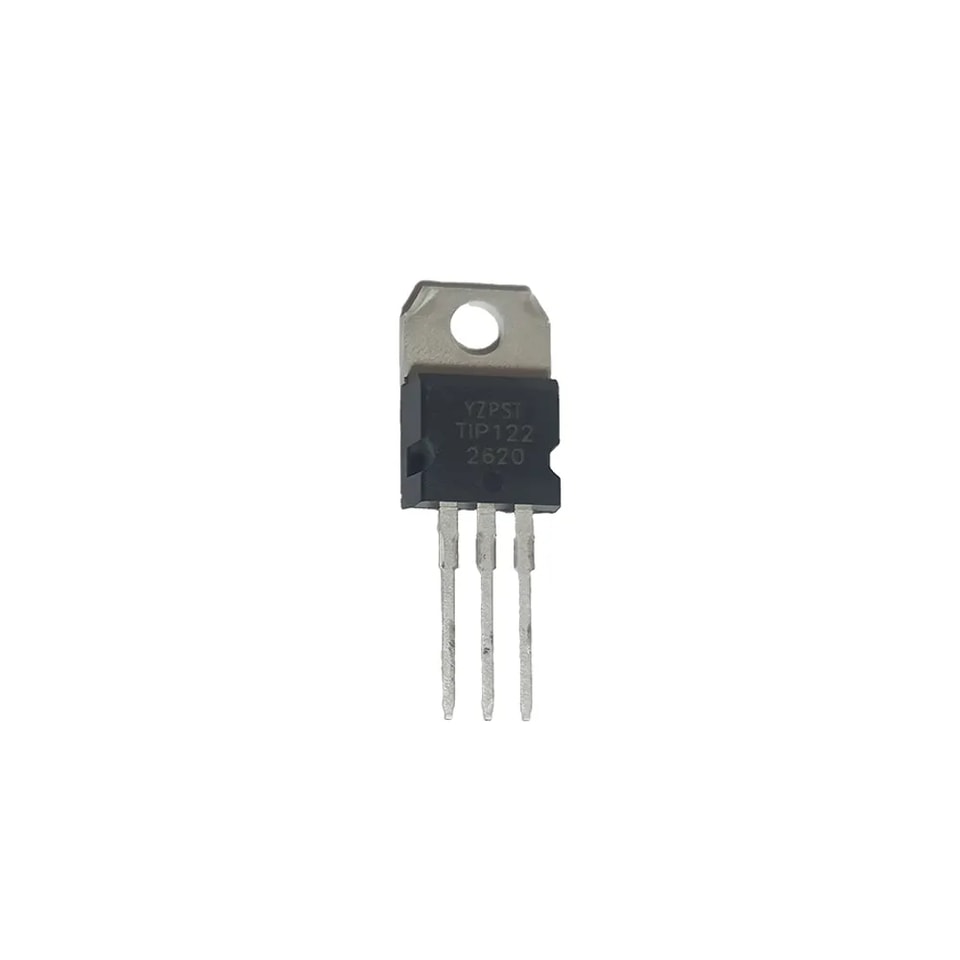

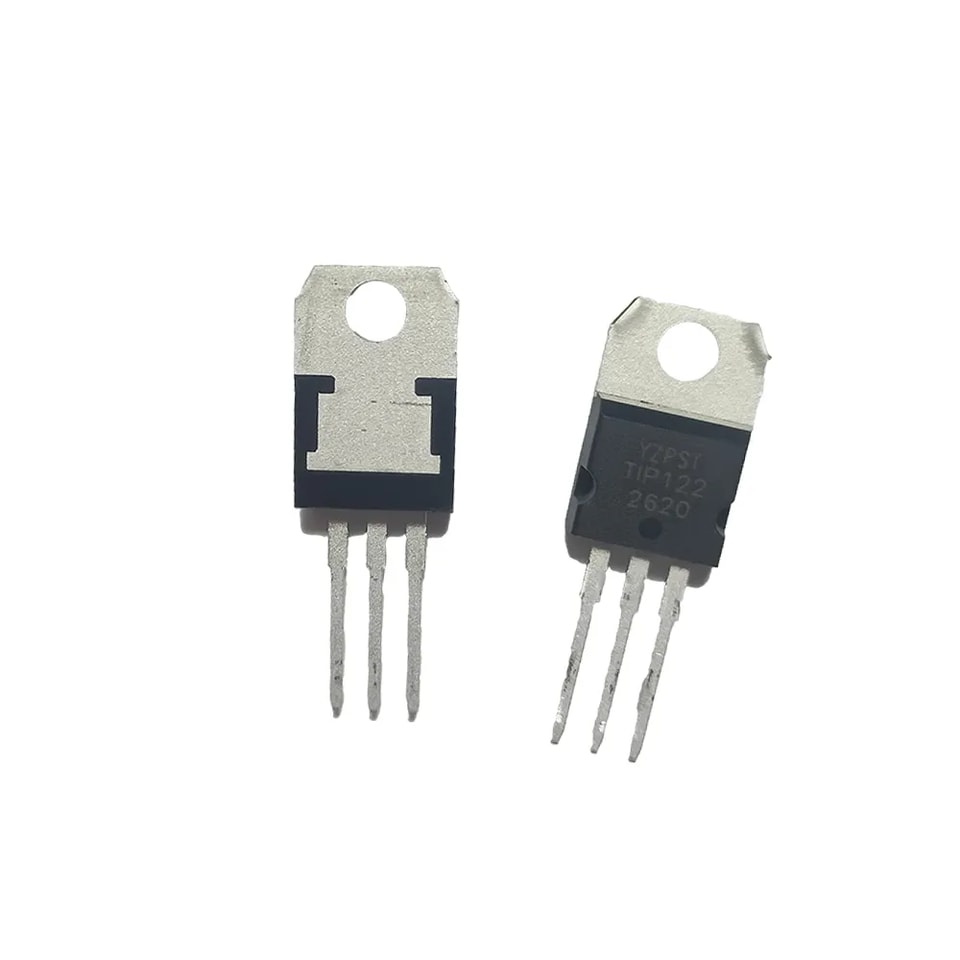

O TIP122 é um NPN transistor de potência em configuração Darlington monolítica, montado em encapsulamento TO-220B e TO-220C plástico encapsulamento. Ele é destinado ao uso em aplicações lineares de potência e linear e comutação aplicações.
PRINCIPAL CARACTERÍSTICAS
Símbolo | Valor | Unidade |
IC | 5 | A |
VCEO | 100 | V |
ABSOLUTOS MÁXIMOS VALORES
Parâmetro | Símbolo | Valor | Unidade |
Faixa de temperatura de armazenamento | Tstg | -55 a 150 | ℃ |
Temperatura máxima de operação da junção | Tj | 150 | ℃ |
Tensão coletor-emissor (IB=0) | VCEO | 100 | V |
Tensão coletor-base (IE=0) | VCBO | 100 | V |
Tensão emissor-base (IC=0) | VEBO | 5 | V |
Corrente de coletor | IC | 5 | A |
Pico de corrente do coletor | ICM | 8 | A |
Corrente de base | IB | 120 | mA |
Dissipação de potência do coletor | PC | 2 | W |
Dissipação de potência do coletor a Tcase = 25℃ | PC | 65 | W |

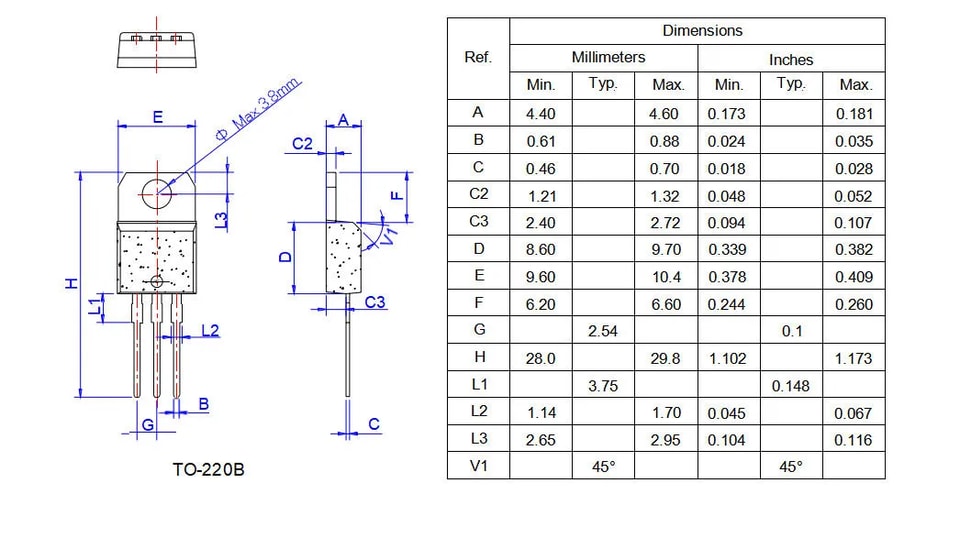

EMBALAGEM DADOS MECÂNICOS
