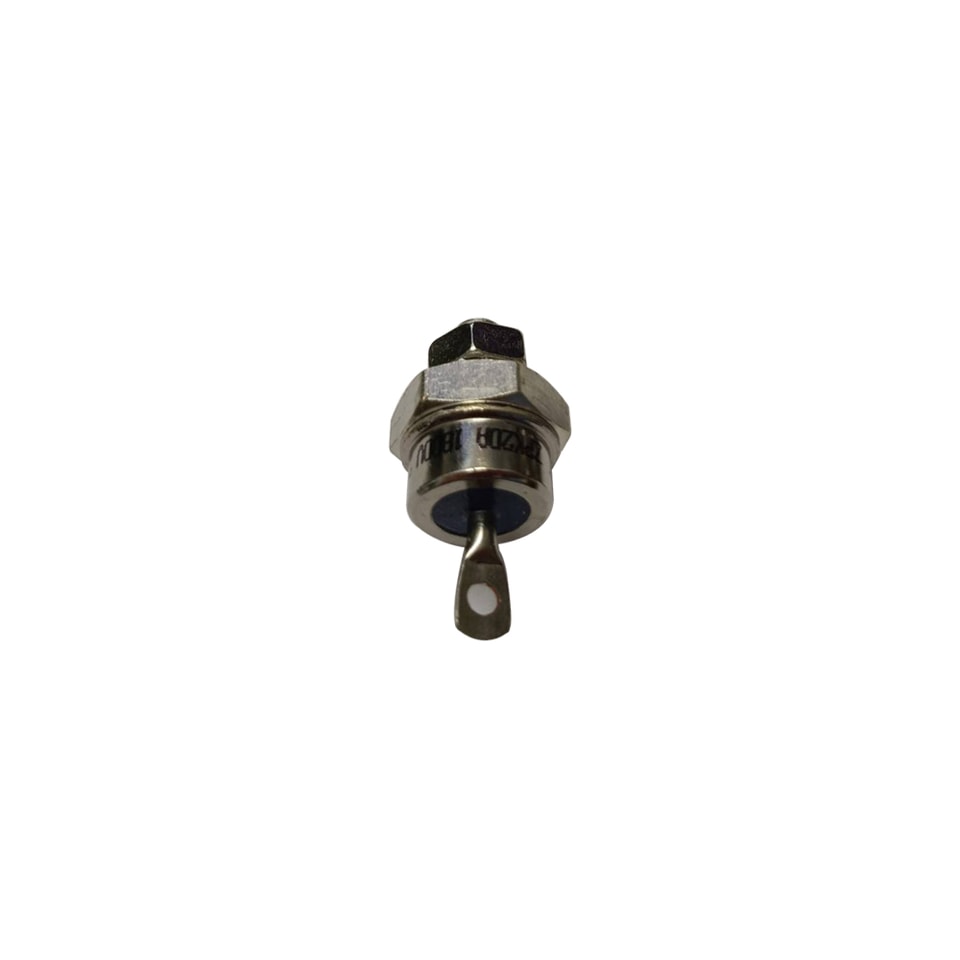

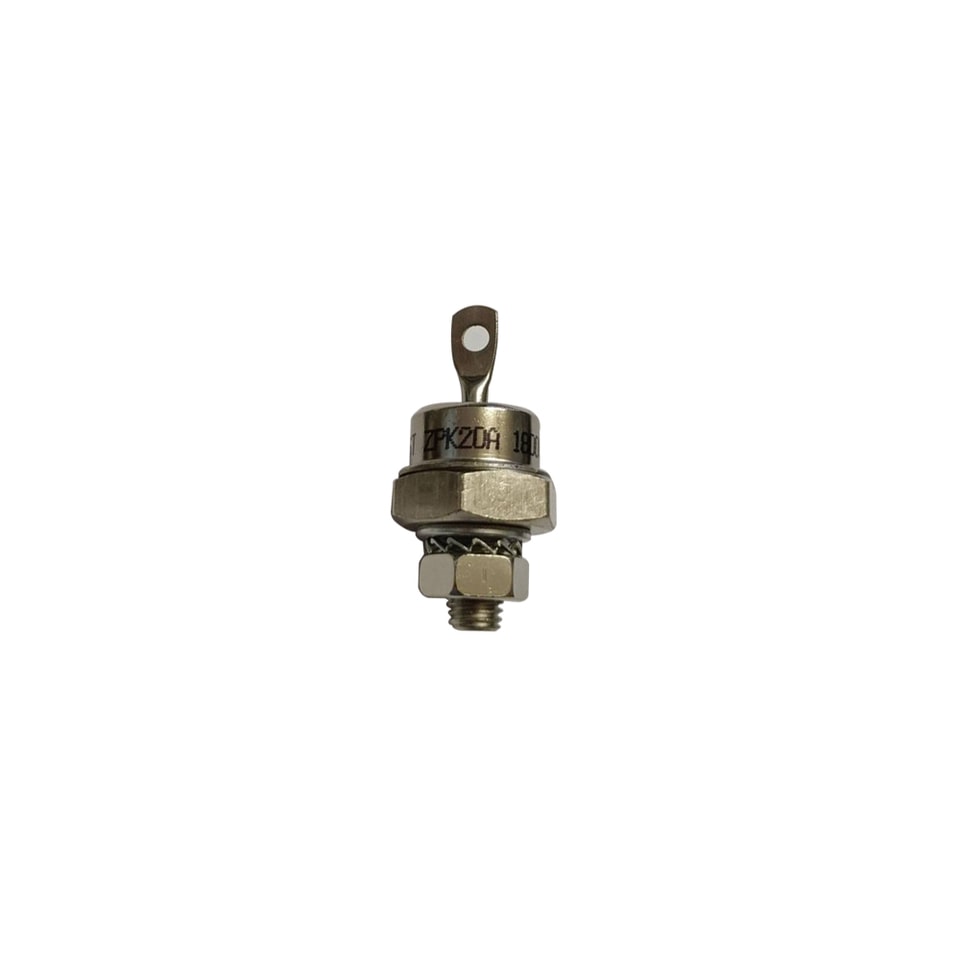

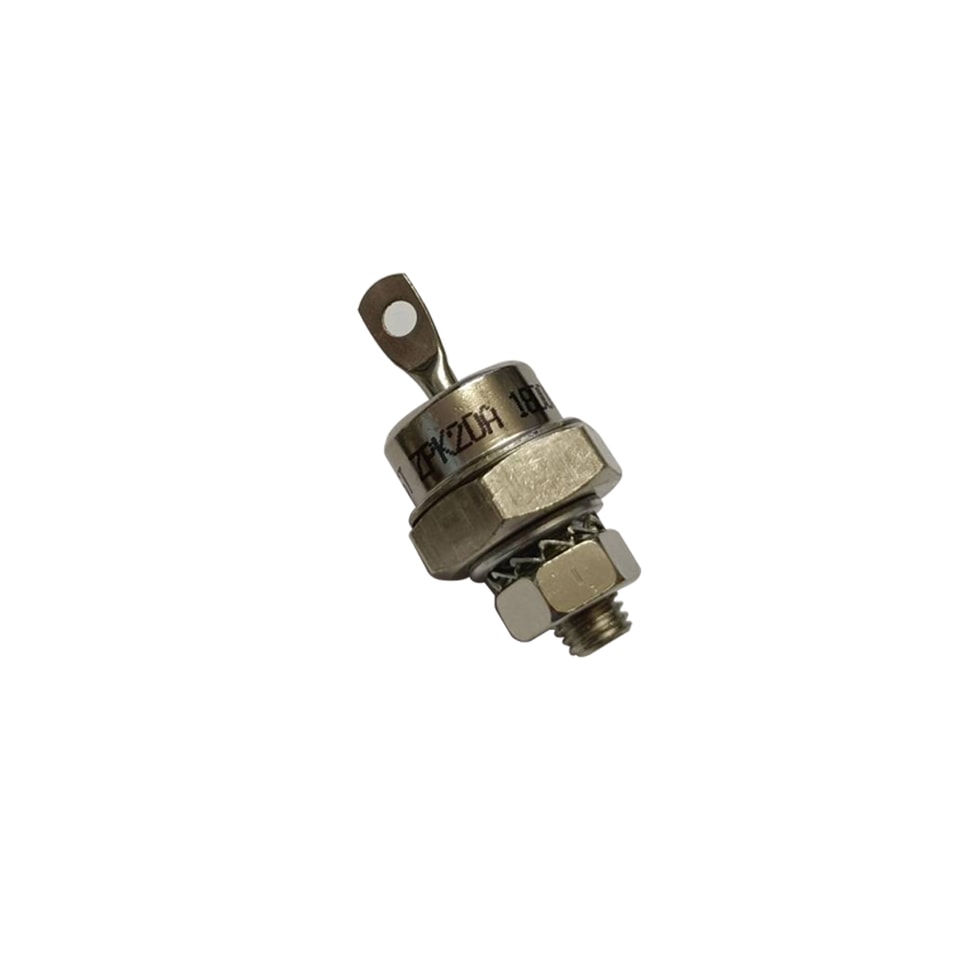

Diodo de recuperação rápida STUD
Tipo: YZPST-ZPK20A/1800V
Condução direta
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
| Pico repetitivo tensão reversa | VRRM | 1800 | V | Tc=125oC | ||
| Não repetitivo pico reverso tensão | VRSM | 1900 | V | Tc=125oC | ||
| Corrente média direta máxima | IF(AV) | 20 | A | Senoidal,180o | ||
| condução,Tc=120oC | ||||||
| Máx. Corrente direta RMS | IF(RMS) | 38 | A | Valor nominal | ||
| Máx. de pico, de um ciclo, direta, corrente de surto não repetitiva | IFSM | 240 | A | 10,0 ms (50Hz), meia onda senoidal, Tj = Tj MAX | ||
| Máximo I2tfor fusão | I2t | 400 | A2s | |||
| Máx. queda de tensão direta | VF | 1.95 | V | IF = 60A; Tj = 25oC | ||
| Tensão de limiar | VF0 | 1.08 | V | Tj = Tj MAX | ||
| Inclinação resistência | rt | 6.33 | mΩ | Tj = Tj MAX |
Especificações térmicas e mecânicasEspecificações
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
| Pico reverso repetitivo corrente de fuga and estado de bloqueio | IRRM | 10 | mA | |||
| Temperatura de operação | Tj | -40 | 125 | oC | ||
| Temperatura de armazenamento | Tstg | -40 | 150 | oC | ||
| Máximo Reverso Tempo de recuperação | Trr | 1500 | ns | IF=70A,tp=170us | ||
| Carga de recuperação reversa carga | Qrr | - | μc | |||
| Resistência térmica - junção para case | RΘ (j-c) | 0.6 | - | K/W | ||
| Térmica resistência - caixa para o dissipador de calor | RΘ (c-s) | 0.25 | - | oC/W | ||
| força de montagem | P | 2.2 | Nm | ± 20% | ||
| Peso | W | - | - | - | g | Sobre |
| Estilo da caixa | - | Ver tabela de contorno Tabela |

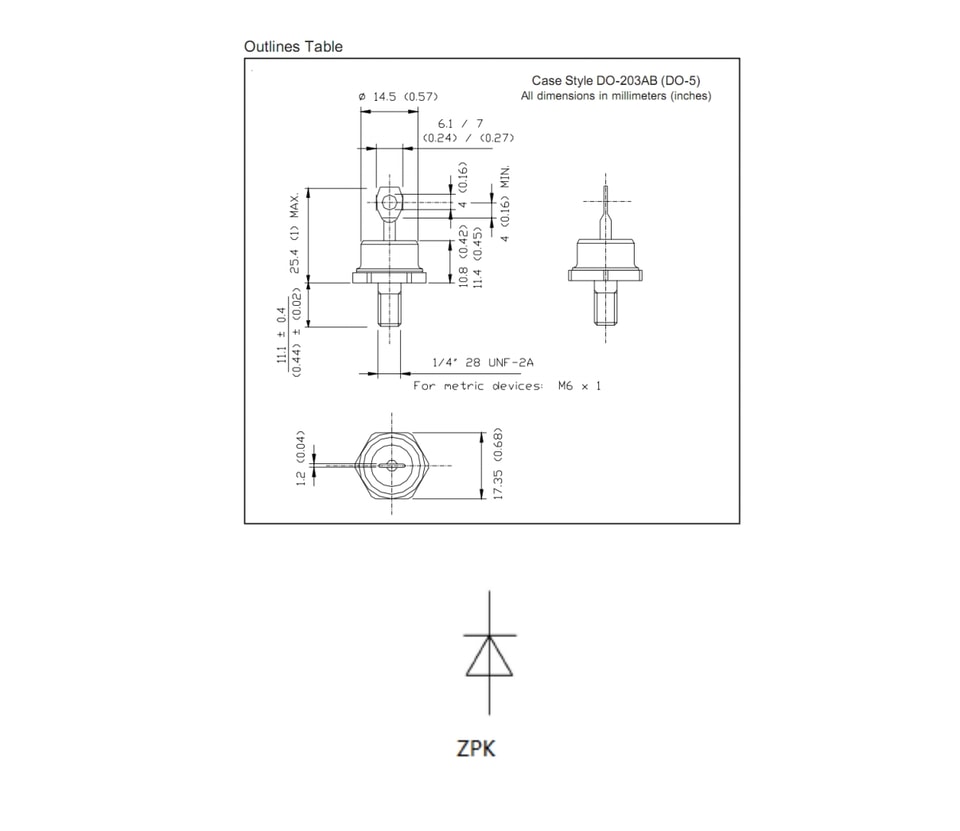

CONTORNO DA CAIXA E DIMENSÕES：
