YZPST-BTA30-600V
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.

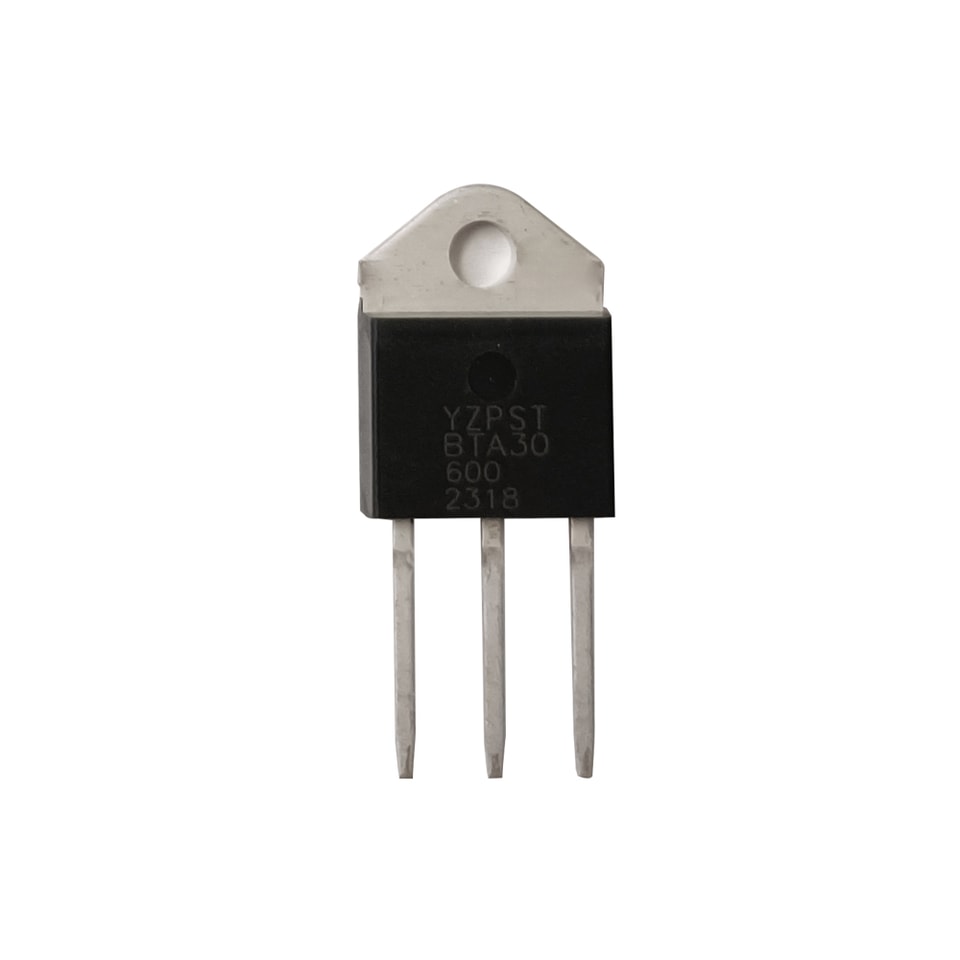

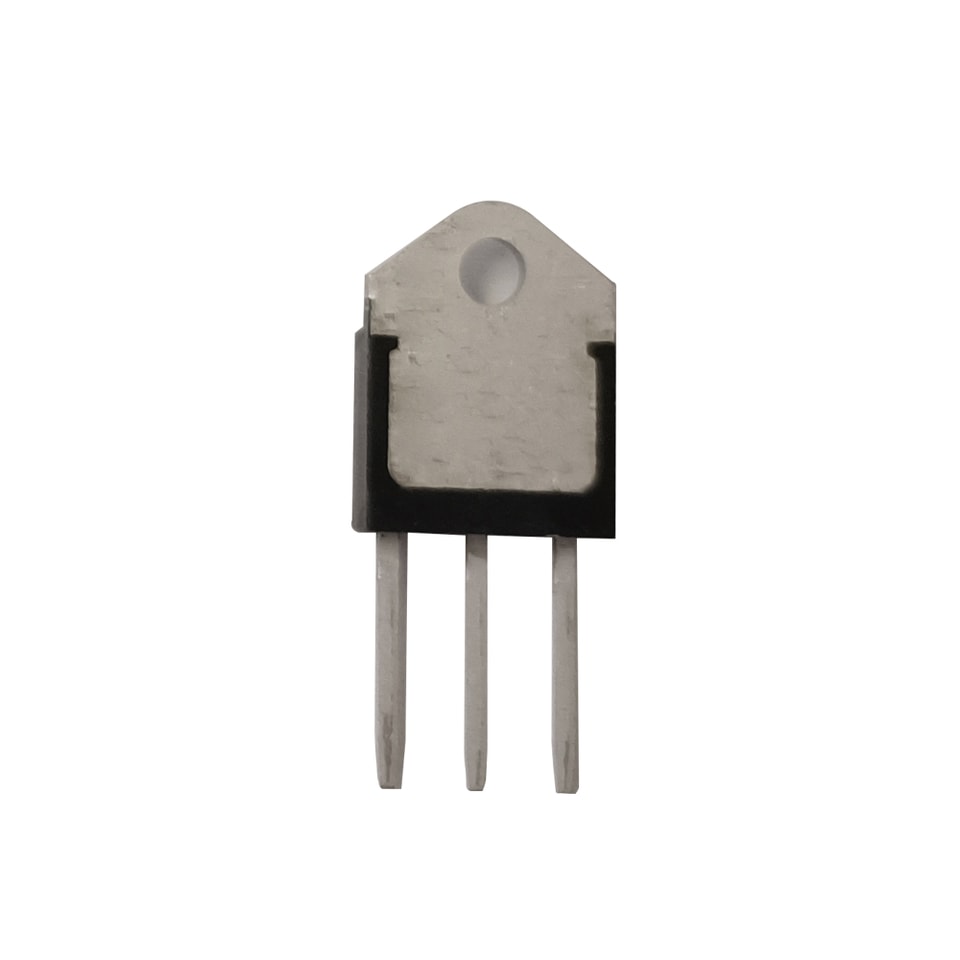

TRIAC 30A 600V YZPST-BTA30-600V

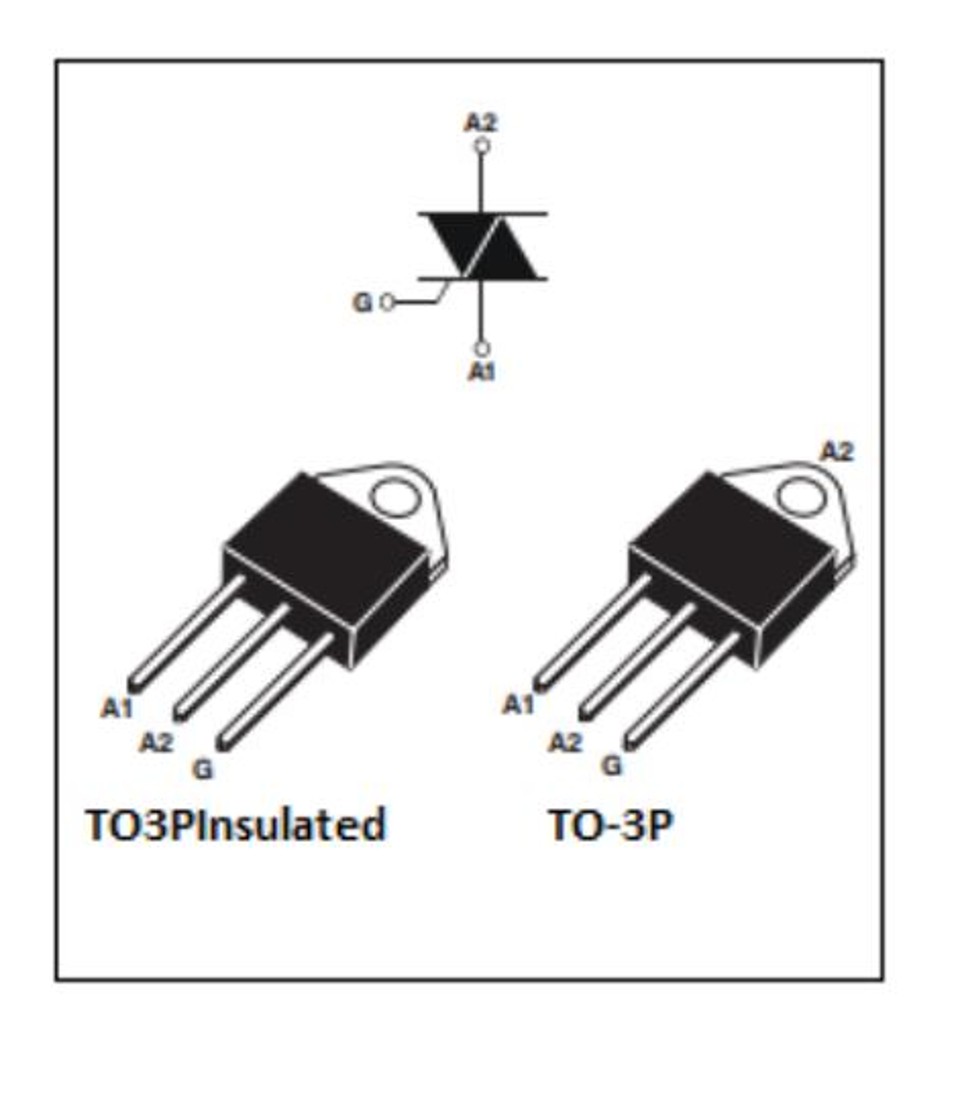

DESCRIÇÃO:
A série de triacs BTA30 é adequada para diversos modelos de
controle encontrados em aplicações como controle de motor
de motores, iluminação industrial e doméstica, aquecimento e
comutação estática, controladores de velocidade de motor… Graças a
sua técnica de montagem por presilha, oferecem desempenho superior
na capacidade de suportar correntes de surto
Ao utilizar uma pastilha cerâmica interna, a série BTA
fornece aba isolada em relação à tensão (classificada em 2500VRMS)
em conformidade com as normas UL.
VALORES NOMINAIS MÁXIMOS ABSOLUTOS
Parâmetro | Símbolo | Valor | Unidade |
faixa de temperatura de junção de armazenamento | Tstg | -40 ~175 | ℃ |
Faixa de temperatura de junção de operação | Tj | -40~150 | ℃ |
Tensão repetitiva de pico em estado de bloqueio (T=25℃) | VDRM | 600 | V |
Tensão reversa repetitiva de pico (T=25℃) | VRRM | 600 | V |
Tensão de pico de bloqueio em estado desligado não repetitiva | VDSM | VDRM +100 | V |
Tensão de pico reversa não repetitiva | VRSM | VRRM +100 | V |
Corrente RMS em condução | IT(RMS) | 30 | A |
Corrente de pico de surto não repetitiva em condução (ciclo completo, F=50Hz) | ITSM | 300 | A |
Valor de I²t para fusão (tp=10ms) | I²t | 378 | A²s |
Taxa crítica de variação de subida da corrente em estado ligado (I =2×IGT) | dI/dt | 50 | A/μS |
Corrente de pico do gate | IGM | 4 | A |
Dissipação média de potência da gate | PG(AV) | 1 | W |
4 quadrantes
| Símbolo | Condição de teste | Quadrante | Valor | Unidade | |
| IGT | Ⅰ Ⅱ Ⅲ | MÁX. | 20 | mA | |
| VGT | V =12V R =33Ω | Ⅰ Ⅱ Ⅲ | MÁX. | 1.3 | V |
| VGD | VD=VDRM Tj=125℃ R=3.3KΩ | Ⅰ Ⅱ Ⅲ | MÍN. | 0.2 | V |
| IL | IG=1.2IGT | Ⅰ Ⅲ | MÁX. | 50 | mA |
| Ⅱ | |||||
| IH | IT=100mA | MÁX. | 40 | mA | |
| dV/dt | VD=2/3VDRM Gate Open Tj=125℃ | MÍN. | 400 | V/μs | |
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Parâmetro | Valor (MÁX.) | Unidade | |
| VTM | ITM =4.5Atp=380μs | Tj =25℃ | 1.5 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | μA |
| IRRM | Tj =125℃ | 1 | mA | |

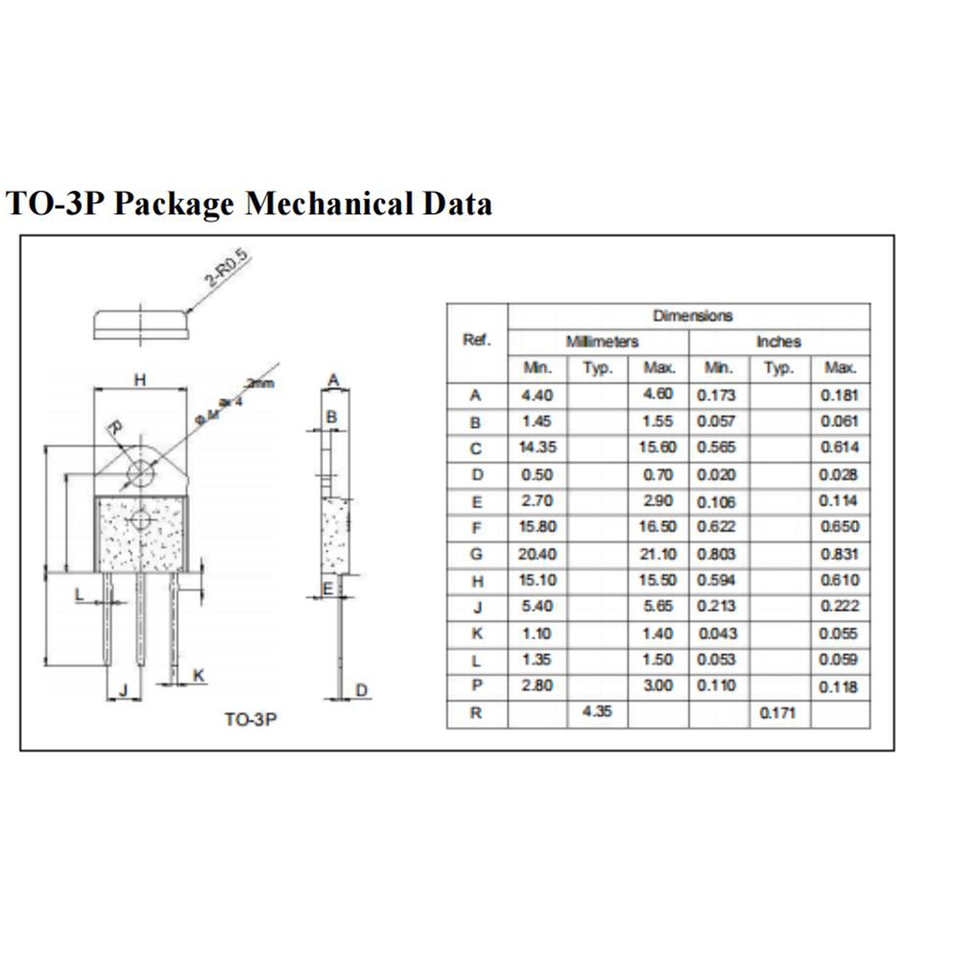

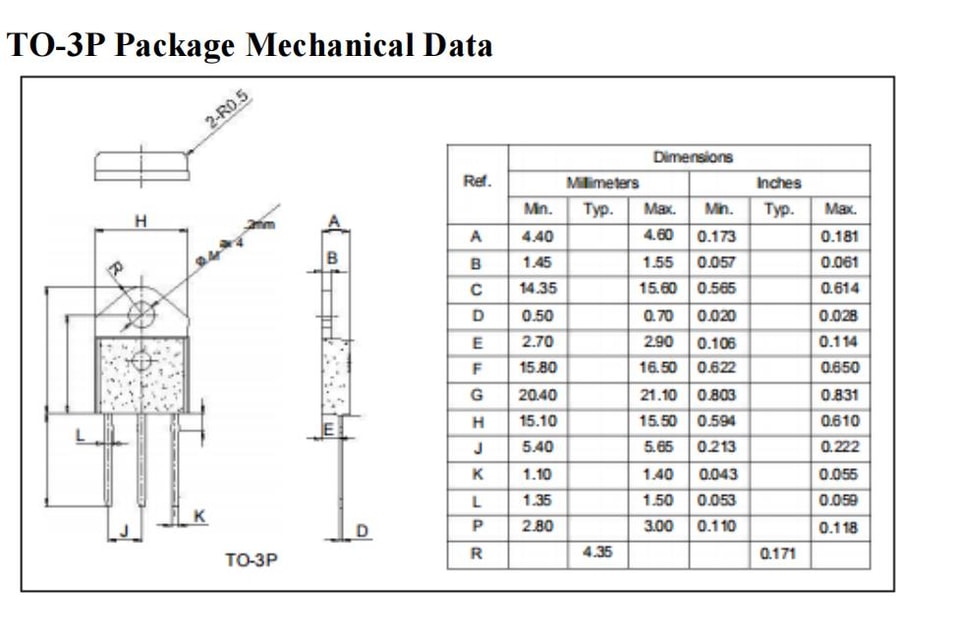

Dados Mecânicos da Embalagem TO-3P
