Características
- Elevada capacidade de surto
- Tipos de 50 V a 400 V VRRM
- Não sensível a ESD

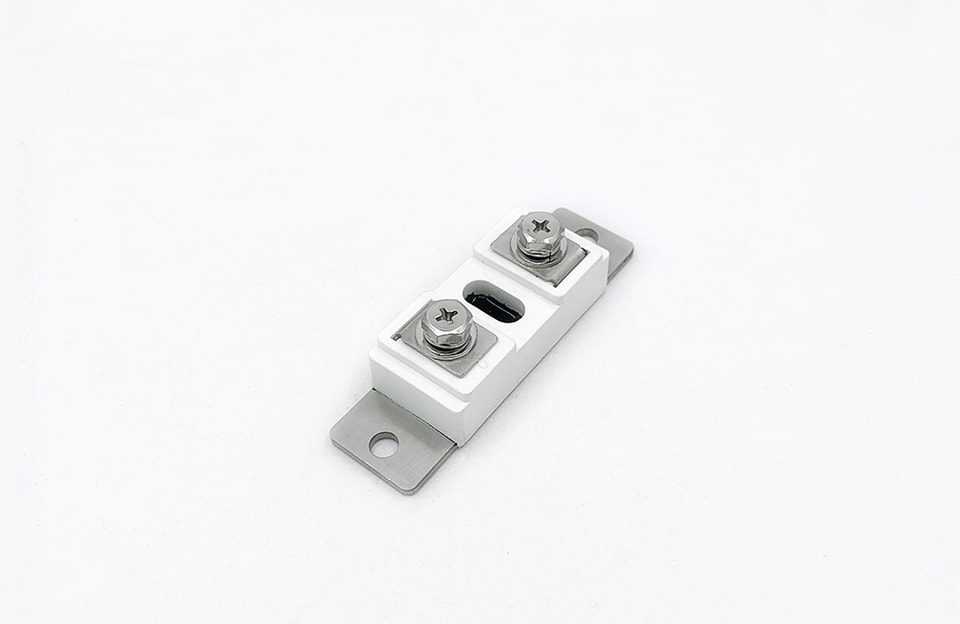

IMAGEM DO PRODUTO01 / GALERIA
COMPONENTE DE POTÊNCIA
YZPST-MUR30040
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

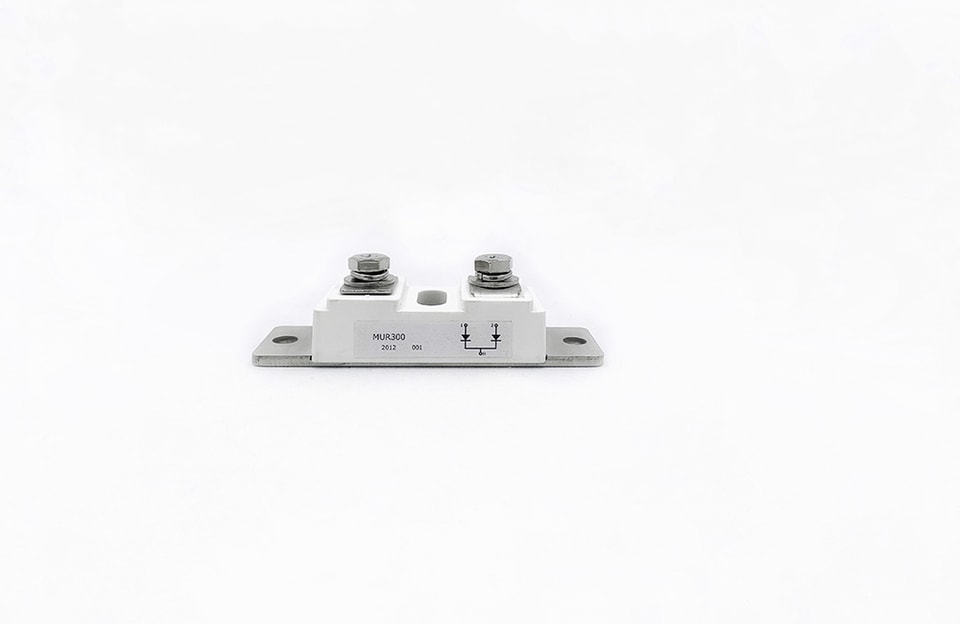

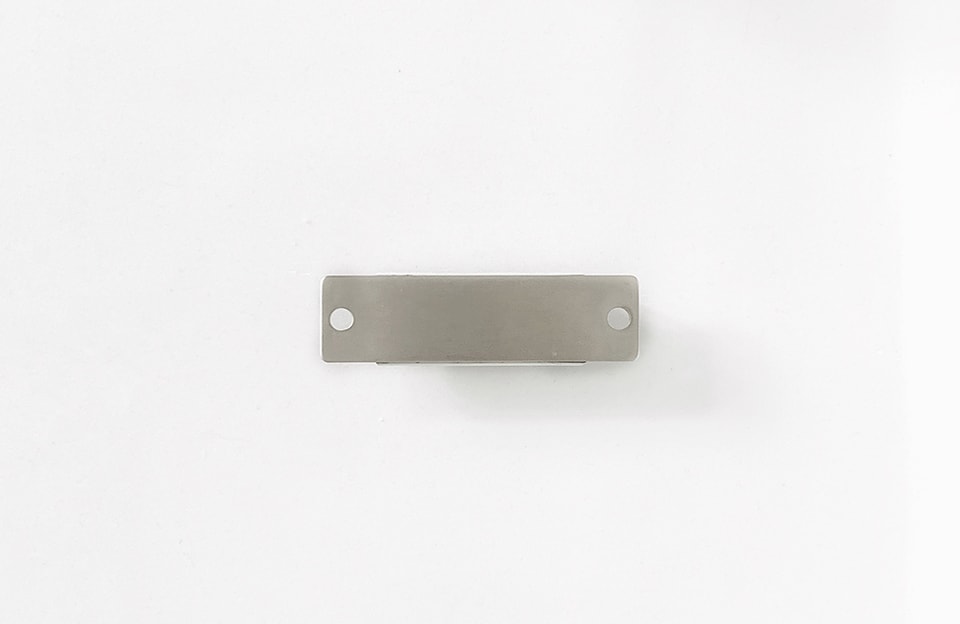

Diodo de recuperação ultrarrápida de silício TIPO:YZPST-MUR30040
Símbolo | Condição | Valores nominais | Unidade |
IF(AV)M | TC=140°C; seno de 180° | 300 | A |
IFRMS | valor máximo para operação contínua | 425 | A |
IFSM | Tj=25°C; t = 8,3 ms (50 Hz); seno | 1500 | A |
I2t | Tj=25°C; t = 8,3 ms (50 Hz); seno | - | kA²s |
Viso | CA 1 minuto/1 segundo | - | V |
Tj | -55 ~ + 150 | °C | |
Tstg | -55 ~ + 150 | °C | |
M | torque de montagem; ±15% | - | Nm |
torque do terminal; ±15% | - | Nm | |
W | aprox. | - | g |
IRRM | Em VRRM, monofásico, meia onda, Tj=125°C | 3 | mA |
VFM | Corrente em condução 300A, Tj=25°C | 1.70 | V |
VF0 | Tj=150°C | - | V |
rF | Tj=150°C | - | mΩ |
trr | Tj=25°C; IF = 0,5A; -diF/dt = 15A/μs; VR = 30V; IRR = 0,25A | 90 | ns |
Qrr | Tj=150°C; IF = 50A; -diF/dt = 100A/μs; VR = 100V | - | us |
IRM | - | A | |
Rth(j-c) | Por módulo | 0.45 | °C/W |
Rth(c-h) | Por módulo | - | °C/W |
Desenho dimensional
Para mais informações sobre o módulo de diodo de recuperação rápida, faça o download do arquivo PDF acima chamado" YANGZHOU POSITIONING TECH CO peças de tiristor e diodo de potência "
Nenhum conteúdo adicional do produto está disponível.
