COMPONENTE DE POTÊNCIA
YZPST-MDC100A1200V
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
Módulos de diodos retificadores
TIPO:MDC100A/1200V
Características
Transferência de calor através de base metálica isolada em cerâmica de óxido de alumínio
Juntas soldadas rígidas para alta confiabilidade
Reconhecido pela UL
Aplicações típicas
Retificador para aplicações em acionamentos
Retificadores para UBS
Carregadores de bateria
BLOQUEANDO
| Símbolo | Condição | Máximos | Unidade |
| VRRM VRSM | 1200 | V | |
| 1300 | |||
| IRRM | 15 | mA | |
| VINS | 50Hz, circuito para base, todos os terminais em curto-circuito | 3600 | V |
CONDUZINDO
| Símbolo | Condição | Máximos | Unidade |
| IF(AV) | TC=85°C; senoide de 180° | 100 | A |
| IF(RMS) | TC=85°C; senoide de 180° | 175 | A |
| IFSM | Tj= Tj Máx.;t = 10 ms (50 Hz); senoide | 2000 | A |
| I2t | Tj= Tj Máx.;t = 10 ms (50 Hz); senoide | 20 | kA2S |
| VF(TO) | (I > π x IF(AV)),Tj= Tj Máx. | 0.85 | V |
| rF | (I > π x IF(AV)),Tj= Tj Máx. | 1.3 | mΩ |
| VFM | Corrente em condução 300 A，Tj=25°C | 1.35 | V |
Características elétricas
| Símbolo | Condição | Máximos | Unidade |
| Rth(j-c) | Por Módulo | 0.175 | K/W |
| Rth(c-h) | Por Módulo | 0.1 | K/W |
| Tj | -40 ~ + 125 | °C | |
| Tstg | -40 ~ + 125 | °C | |
| M | torque de montagem | 5 | Nm |
| torque do terminal | 3 | Nm | |
| W | - | g |

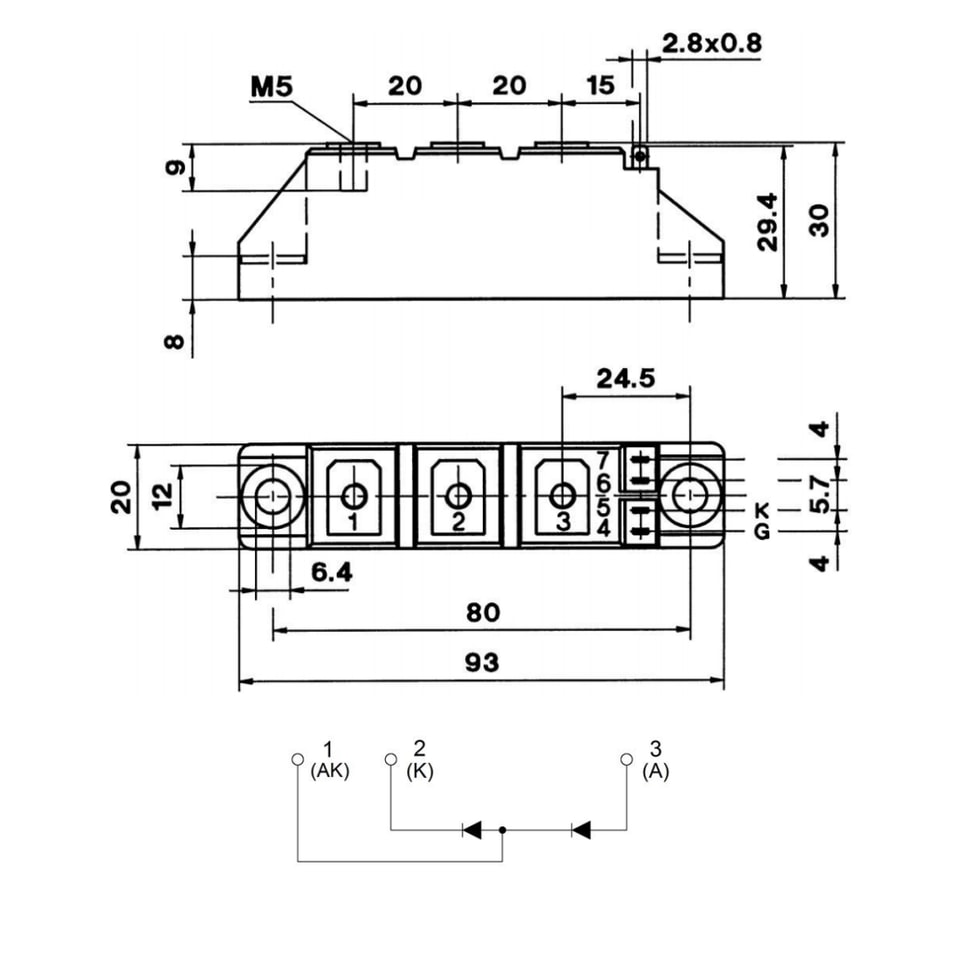

Desenho dimensional Desenho
Nenhum conteúdo adicional do produto está disponível.
